نمایشگر فشار مذاب صفر تا ده ولت ( ورودی ولتاژ و خروجی 4 تا 20 میلی آمپر )
جهت اطلاع از قیمت با 02166393900 تماس بگیرید
سری : EPA100
ورودی صفر تا ده ولت
ولتاژ کاری نمایشگر 85 تا 265 ولت AC
ولتاژ خروجی جهت اتصال سنسور 24 ولت
دو رله خروجی
خروجی 4 تا 20 میلی آمپر
دمای کاری از 0 تا مثبت 50 درجه سانتیگراد
مبدل ترانسمیتر مذاب Melt به 4 تا بیست میلی آمپر
بخشی از ترانسمیترهای فشار مذاب و یا سنسور فشار Melt دارای خروجی ۰ تا ۱۰ ولت هستند در حقیقت این سنسورها فشار و دمای مذاب را به سیگنال ۰ تا ۱۰ ولت تبدیل می کنند این نمایشگر میتواند این سیگنال را دریافت کرده و ضمن اینکه مقدار را در عددی ضرب کرده و نمایش میدهد میتواند رله های خروجی را تحریک کرده و به مدارات جانبی فرمان دهد همچنین این نمایشگر می تواند مقدار نمایش داده شده را به صورت خروجی ۴ تا ۲۰ میلی آمپر در خروجی ظاهر نماید در حقیقت شما میتوانید از این نمایشگر به عنوان مبدل ترانسمیتر فشار به ۴ تا ۲۰ میلی آمپر استفاده نمایید همانطور که میدانید بسیاری از کنترل کننده ها مثل پی ال سی ها دارای ورودی ۴ تا ۲۰ میلی آمپر هستند و خروجی ۰ تا ۱۰ ولت برای آنها مناسب نیست .

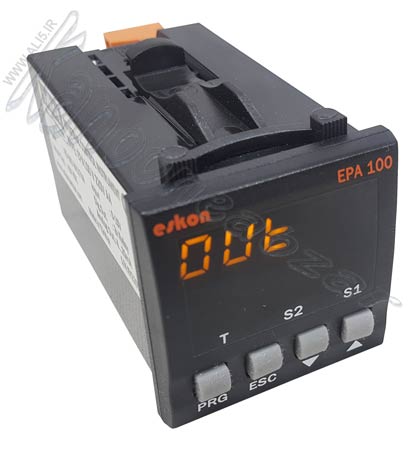

نمایشگر EPA100 V یک نمایشگر با ورودی آنالوگ از نوع ولتاژ 0 تا 10 ولت است. این نمایشگر ساخت شرکت آتک سنسور ATEKSENSOR ترکیه است . نمایشگرهای سری EPA نسل جدیدی از سری ALP است و برای اندازه گیری و کنترل کمیت ولتاژ به کار گرفته میشود. این نمایشگر مناسب سنسور هایی است که خروجی آن ها ولتاژ صفر تا ده ولت است. همچنین این نمایشگر به عنوان اپشن دارای خروجی جریانی است. یعنی در خروجی میتوانید جریان 4 تا 20 میلی آمپر را داشته باشید.
همچنین این نمایشگر در مدل های گوناگون با خروجی و ورودی های متفاوتی تولید شده است که میتوانید آن ها را در صفحه ( نمایشگر خط کش آنالوگ ) مشاهده کنید.
نمایشگر خط کش ولتاژی

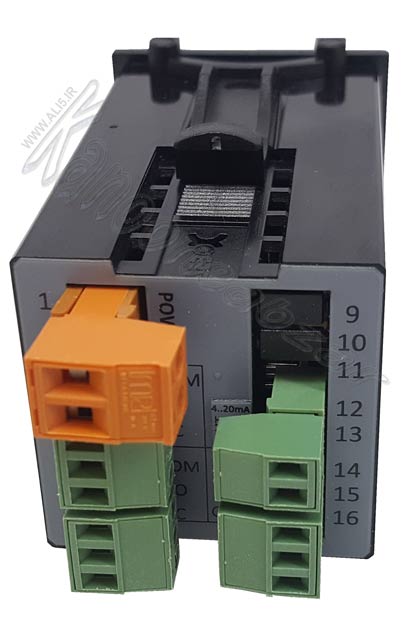

ورودی نمایشگر EPA100 از نوع ولتاژی صفر تا ده ولت است و مناسب سنسور هایی است که خروجی آن ها ولتاژ است. همچنین این نمایشگر دارای خروجی جریانی نیز است به این معنی که در خروجی جریان 4 تا 20 میلی آمپر دارید.
ولتاژ کاری این نمایشگر نیز 220 ولت ACاست. این نمایشگر در مدل های گوناگوی تولید شده است و در فروشگاه کانون ابزار موجود است.
این نمایشگر دارای دو رله خروجی است. اگر نیاز به رله های بیشتری دارید میتوانید از نمایشگر های سری EPA200 و یا سری EPA300 استفاده کنید که به ترتیب سه و چهار رله است. تمامی نمایشگر های موجود را در صفحه (نمایشگر خط کش آنالوگ) مشاهده کنید.
ترانسدیوسر سنسور فشار مذاب
ترانسدیوسر فشار مذاب یا Melt Temperature سنسور هایی هستند که می توانند به طور همزمان فشار و دمای مذاب را اندازه گیری نموده و در خروجی به صورت سیگنال الکتریکی ظاهر نمایند برخی از این سنسور ها فقط سنسور فشار هستند و دارای خروجی ۰ تا ۱۰ ولت هستند البته این سنسور ها دارای خروجی های متنوع بوده و نوع جریانی ۴ تا ۲۰ میلی آمپر و یا ۳.۳۳ آن نیز مرسوم است. اگر سنسور شما دارای خروجی ۰ تا ۱۰ ولت است می توانید آن را به این نمایشگر متصل نموده و میزان فشار را ببینید هچنین این نمایشگر میتواند ضمن فعال کردن رله های خروجی خود و کنترل دستگاه یک خروجی ۴ تا ۲۰ میلی آمپر در اختیار شما قرار دهد تا در مدارات دیگر مورد استفاده قرار دهید بسیاری از مدارات کنترلی با جریان ۴ تا ۲۰ میلی آمپر کار می کنند و لازم است سیگنال صفر تا ۱۰ ولت توسط این نمایشگر به سیگنال ۴ تا ۲۰ میلی آمپر تبدیل گردد.

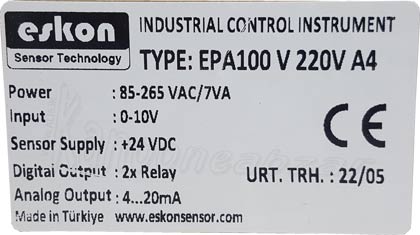

مشخصات نمایشگر EPA100 V 220 A4
- ورودی : ولتاژ 0 تا 10 ولت
- خروجی : جریان 4 تا 20 آمپر
- ولتاژ خروجی جهت اتصال به سنسور : 24 ولت
- دو رله خروجی
- ولتاژ تغذیه : 85 تا 265 ولت AC
- رزولیشن 16 بیت
- وزن : 190 گرم
- دمای کاری 0 تا مثبت 50 درجه سانتی گراد
- درجه محافظت پنل جلو : IP60
- درجه محافظت پنل پشت : IP20
EPA100 V 220V A4
ابعاد فیزیکی نمایشگر ولتاژی با خروجی جریانی
تفاوت نمایشگر های سری EPA در ابعاد و تعداد رله های آن ها است. در عکس زیر ابعاد فیزیکی EPA100 رو مشاهده میکنید. نمایشگر EPA100 از نظر ابعادی از همه کوچک تر و دارای دو رله خروجی است و نمایشگر EPA200 دارای سه رله خروجی و ابعاد بزرگ تر و نمایشگر EPA300 دارای 4 رله خروجی و ابعاد بزرگ تر نسبت به دیگر نمایشگر های سری EPA دارد.
دیتاشیت نمایشگر دیجیتال
