خط کش اهمی صنعتی
استوری این محصول در پیج ما
| نام خط کش || ویژگی ها | نوع خروجی | طول های قابل ارائه |
| خط کش آنالوگ LTP A | جریانی ( 4 تا 20 میلی آمپر ) | 5 سانت تا 100 سانتیمتر |
| خط کش آنالوگ LTP P | اهمی ( پتانسیومتر ) | 5 سانت تا 100 سانتیمتر |
| خط کش آنالوگ LFM P | اهمی ( پتانسیومتر ) | 1 سانت تا 30 سانتیمتر |
| خط کش آنالوگ LFM A | جریانی ( 4 تا 20 میلی آمپر ) | 1 سانت تا 30 سانتیمتر |
| خط کش آنالوگ LF P | اهمی ( پتانسیومتر ) | 1 سانت تا 30 سانتیمتر |
| خط کش آنالوگ LF A | جریانی ( 4 تا 20 میلی آمپر ) | 1 سانت تا 30 سانتیمتر |
| خط کش آنالوگ LTC P | اهمی ( پتانسیومتر ) | 5 سانت تا 100 سانت |
| خط کش آنالوگ LTC A | جریانی ( 4 تا 20 میلی آمپر ) | 5 سانت تا 100 سانت |
| خط کش آنالوگ LTR P | اهمی ( پتانسیومتر ) | 1 سانت تا 30 سانتیمتر |
| خط کش آنالوگ LTR A | جریانی ( 4 تا 20 میلی آمپر ) | 1 سانت تا 30 سانتیمتر |
| خط کش آنالوگ LTM P | اهمی ( پتانسیومتر ) | 5 سانت تا 100 سانت |
| خط کش آنالوگ LTM A | جریانی ( 4 تا 20 میلی آمپر ) | 5 سانت تا 100 سانت |
| خط کش آنالوگ LTM V | ولتاژی 0 تا 10 ولت | 5 سانت تا 100 سانت |
| خط کش آنالوگ LT P | اهمی ( پتانسیومتر ) | 1 سانت تا 30 سانتیمتر |
| خط کش آنالوگ LT A | جریانی ( 4 تا 20 میلی آمپر ) | 1 سانت تا 30 سانتیمتر |
| خط کش آنالوگ LTK P | اهمی ( پتانسیومتر ) | 5 سانت تا 100 سانت |
| خط کش آنالوگ LTK A | جریانی ( 4 تا 20 میلی آمپر ) | 5 سانت تا 100 سانت |
| خط کش آنالوگ LFR P | اهمی ( پتانسیومتر ) | 1 سانت تا 15 سانت |
| خط کش آنالوگ LFR A | جریانی ( 4 تا 20 میلی آمپر ) | 1 سانت تا 15 سانت |
راهنمای خرید خط کش اهمی
خط کش آنالوگ یا خط کش اهمی یک سنسور اندازه گیری است که میتواند میزان جا به جایی را با خروجی آنالوگ به ما بدهد.
09129473023 و 09351473023جهت خرید و اطلاع از قیمت خط کش اهمی با شماره تلفن فروشگاه تماس بگیرید.
خط کش اهمی در مدل ها و سایز های گوناگونی تولید شده که خیلی از آن ها در فروشگاه کانون ابزار موجود است. خط کش های اهمی برای کاربرد های گوناگونی تولید شده است و به همین دلیل تنوع زیادی هم دارند.
سیگنال خروجی از خط کش های آنالوگ یا به صورت اهمی ( پتانسیومتر ) و یا جریانی ( 4 تا 20 میلی آمپر ) و یا ولتاژی ( 0 تا 10 ولت ) است. خط کش هایی که حرف P در نام آن ها آمده است به معنی خط کش با خروجی اهم یا همان پتانسیومتر است و آن هایی که حرف A آمده به معنی خط کش با خروجی جریانی ( 4 تا 20 میلی آمپر ) و آن هایی که در نامشان حرف V آمده به معنی خط کش با خروجی ولتاژی ( 0 تا 10 ولت ) است.
میتوانید این خط کش ها را به نمایشگر های آنالوگ نیز متصل کنید. التبه باید توجه داشته باشید که ورودی نمایشگر با خروجی خط کش شما یکی باشد. برای مثال اگر خروجی خط کشی که خریداری کرده اید جریانی است ، ورودی نمایشگر نیز باید جریانی باشد.
شرکت آتک سنسور ترکیه ، خط کش های متنوعی را برای کاربرد های مختلف تولید کرده است.
خط کش آنالوگ LTM
سری LTM طبق کاتالوگ شرکت آتک سنسور، پرکاربردترین مدل خط کش اهمی در صنعت است. این سنسور میله‌دار (Rod Style) به دلیل طراحی استاندارد بدنه (پروفیل آلومینیومی ۳۳ میلی‌متری) و نصب بسیار آسان توسط بست‌های قابل تنظیم، گزینه‌ی اول برای دستگاه‌های تزریق پلاستیک، پرس‌های هیدرولیک و ماشین‌آلات بسته‌بندی محسوب می‌شود.
از ویژگی‌های فنی برجسته سری LTM می‌توان به عمر مفید بسیار بالا (تا ۱۰۰ میلیون بار حرکت مکانیکی)، میله فولاد ضد زنگ و عملکرد به صورت Absolute (حفظ موقعیت در صورت قطع برق) اشاره کرد. این مدل در کورس‌های ۵۰ تا ۱۰۰۰ میلیمتر تولید می‌شود و قابلیت ارائه خروجی‌های اهمی، ولتاژی (0-10V) و جریانی (4 تا 20mA) را دارد که اتصال آن به انواع PLC و نمایشگرها را ممکن می‌سازد.
خط کش آنالوگ LTP
سری LTP یک خط کش اهمی آنالوگ با ساختار دو مفصله (Double Articulated) است که برای کاربردهایی طراحی شده که در آن‌ها هم‌راستایی کامل بین سنسور و قطعه متحرک وجود ندارد. وجود مفصل یا همان قرقری در هر دو سمت سنسور، امکان حرکت زاویه‌ای تا ±۳۰ درجه را در هنگام نصب و حین کار فراهم می‌کند و از وارد شدن تنش مکانیکی به بدنه و میله جلوگیری می‌نماید. این ویژگی، سری LTP را به گزینه‌ای ایده‌آل برای ماشین‌آلات صنعتی، تجهیزات اتوماسیون، پرس‌ها و سیستم‌های اندازه‌گیری با حرکت غیرخطی یا لرزش‌دار تبدیل کرده است.
بدنه آلومینیومی آنودایز شده، میله فولاد ضدزنگ و طراحی کامپکت، علاوه بر افزایش دوام مکانیکی، نصب این خط کش را در فضاهای محدود بسیار ساده می‌کند. سری LTP به‌صورت Absolute و بر پایه اندازه‌گیری اهمی کار می‌کند و در صورت قطع برق، موقعیت را حفظ می‌نماید. این مدل در کورس‌های ۵۰ تا ۱۰۰۰ میلیمتر عرضه شده و با خروجی‌های اهمی، ولتاژی (0‑10V) یا جریانی (4‑20mA)، قابلیت اتصال مستقیم به PLC و کنترلرهای صنعتی را دارد.
خط کش آنالوگ LFM P
سری LFM یک خطکش اهمی آنالوگ با جثه کوچک (Small Body) و ساختار دو مفصله (Double-side Articulated) است که برای کاربردهایی طراحی شده که در آن‌ها هم‌راستایی کامل بین سنسور و قطعه متحرک وجود ندارد. وجود مفصل یا همان قرقری در هر دو سمت سنسور، امکان حرکت زاویه‌ای و جبران انحرافات محور را در هنگام نصب و حین کار فراهم کرده و از وارد شدن تنش مکانیکی به بدنه و شفت جلوگیری می‌نماید. این ویژگی در کنار طراحی بسیار کامپکت، سری LFM را به گزینه‌ای ایده‌آل برای نصب در فضاهای محدودِ ماشین‌آلات صنعتی، تجهیزات اتوماسیون، دستگاه‌های پرس کوچک و سیستم‌های اندازه‌گیری با حرکت غیرخطی تبدیل کرده است. بدنه آلومینیومی مقاوم و میله فولاد ضدزنگ، دوام مکانیکی فوق‌العاده‌ای را با طول عمر تا 100 میلیون حرکت پیشبینی می‌کنند. سری LFM به‌صورت Absolute و بر پایه اندازه‌گیری اهمی (پتانسیومتری) کار می‌کند و در صورت قطع برق، موقعیت فیزیکی را حفظ می‌نماید. این مدل برای اندازه‌گیری‌های ظریف‌تر در کورس‌های 10 میلیمتر تا 300 میلیمتر عرضه شده و با خروجی‌های متنوع اهمی، ولتاژی (0 تا 10 ولت) و یا جریانی (4 تا 20 میلی آمپر)، قابلیت اتصال مستقیم به انواع PLC و کنترلرهای صنعتی را دارد.
خط کش آنالوگ LF
سری LF یک خطکش اهمی آنالوگ با جثه کوچک (Small Body) و ساختار شفت یک‌طرفه است. ویژگی بارز طراحی مکانیکی در این سری آن است که شفت متحرک از قسمت انتهاییِ سنسور خارج نمی‌شود؛ این طراحی هوشمندانه در کنار ابعاد بسیار کامپکت، سری LF را به گزینه‌ای ایده‌آل برای نصب در فضاهای محدودِ ماشین‌آلات صنعتی و سیستم‌های اتوماسیون تبدیل کرده است.
بدنه آلومینیومی مقاوم و شفت فولاد ضدزنگ، در کنار عنصر مقاومتی از نوع پلاستیک هادی (Conductive Plastic)، دوام مکانیکی فوق‌العاده‌ای را با سرعت عملکرد تا5 متر بر ثانیه و طول عمر تا 100 میلیون حرکت پیش بینی می‌کنند. سری LF به‌صورت Absolute و بر پایه اندازه گیری اهمی (پتانسیومتری یا جریانی) کار می‌کند؛ به این معنی که در صورت قطع برق، موقعیت فیزیکی خود را کاملاً حفظ می‌نماید.
این مدل برای اندازه‌گیری‌های دقیق در کورس‌های کوتاه تا متوسط از 10 میلیمتر تا 300 میلیمتر عرضه شده است. همچنین با پشتیبانی از خروجی‌های متنوع آنالوگ، قابلیت اتصال مستقیم به انواع PLC و کنترلرهای صنعتی را از طریق سوکت یا کابل شیلد دار داراست. کلاس حفاظتی استاندارد این محصول IP40 است که مدل های سفارشی با استاندارد IP65 نیز تولید شده است.
خط کش آنالوگ LTC
خط کش آنالوگ LTR
خطکش اهمی سری LTR برند آتک سنسور ترکیه، مجهز به سیستم فنر برگردان (Push-Back Spring) است و برای اندازه‌گیری مسافت‌های کوتاه طراحی شده است. مهم‌ترین ویژگی این سری، همین فنر داخلی است که شفت را به‌صورت خودکار به موقعیت اولیه بازمی‌گرداند، بنابراین نیازی به اتصال مکانیکی شفت به قطعه متحرک نیست و کافی است نوک شفت روی سطح قطعه تکیه کند. این ویژگی، LTR را برای کاربردهای اندازه‌گیری ضخامت، کنترل کیفیت ابعادی، قالب‌گیری، دستگاه‌های تست و هر کاربردی که به اندازه‌گیری دقیق در کورس کوتاه نیاز دارد ایده‌آل می‌سازد. کورس اندازه‌گیری این سری بین 10 تا 300 میلیمتر قابل انتخاب است.
المان مقاومتی این سنسور از نوع آلیاژ پلاستیک رسانای خطی‌شده (Linearized Conductive Plastic) است که مقاومت بالایی در برابر سایش ایجاد کرده و طول عمری تا 100 میلیون حرکت را تضمین می‌کند. حداکثر سرعت کاری آن 5 متر بر ثانیه بوده و از دقت بالا و خطی‌بودن پایدار در تمام طول کورس برخوردار است. این سنسور به صورت مطلق (ABSOLUTE) کار می‌کند؛ یعنی با قطع برق، موقعیت خود را از دست نمی‌دهد. خروجی این خط کش به صورت پتانسیومتری یا 4 تا 20 میلی آمپر یا 0 تا 10 ولت ارائه می‌شود و مستقیما به ورودی‌های آنالوگ PLC، نمایشگر و درایو قابل اتصال است. اتصال الکتریکی نیز به‌صورت اختیاری از طریق کابل یا سوکت استاندارد DIN 43650-C انجام می‌گیرد.
خط کش آنالوگ LT
خط کش آنالوگ LTK

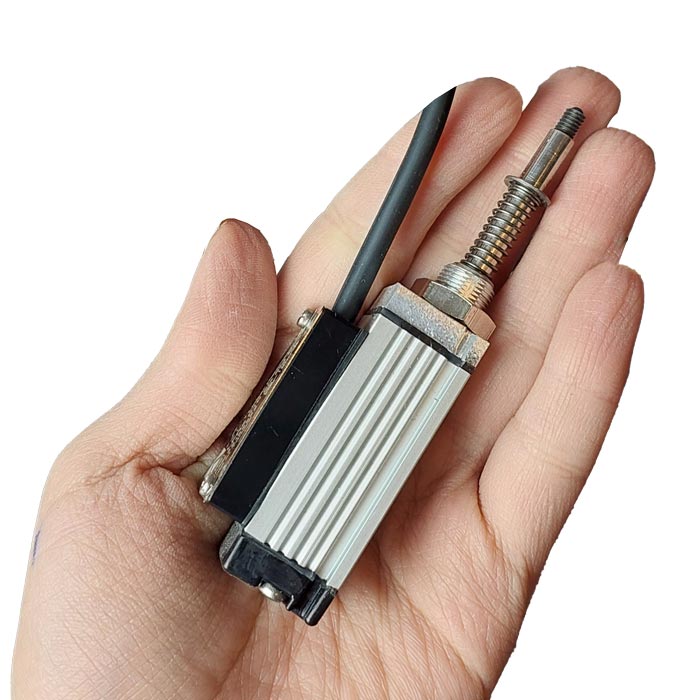

خط کش آنالوگ LFR
