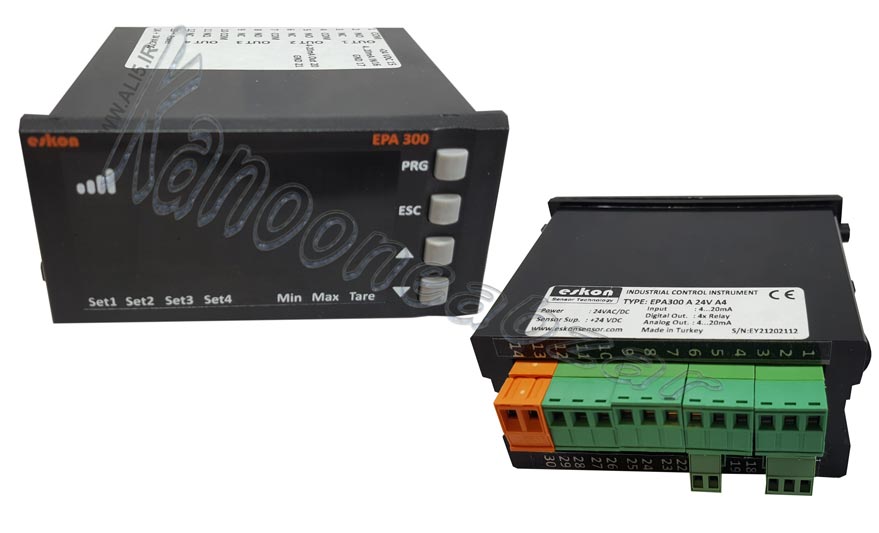

نمایشگر EPA300 A ( تغذیه 24 ولت و خروجی 4 تا 20 میلی آمپر )
این کالا موجود است. جهت خرید تماس بگیرید
سری : EPA300
ورودی جریانی 4 تا 20 میلی آمپر
ولتاژ کاری 24 ولت AC/DC
ولتاژ خروجی جهت اتصال سنسور 24 ولت DC
چهار رله خروجی
خروجی 4 تا 20 میلی آمپر
دمای کاری از 0 تا مثبت 50 درجه سانتیگراد
نمایشگر آنالوگ با ورودی و خروجی جریانی
نمایشگر EPA300 A یک نمایشگر دیجیتال با ورودی آنالوگ از نوع 4 تا 20 میلی آمپر است. این نمایشگر شرکت آتک سنسور ATEKSENSOR ترکیه است . نمایشگرهای سری EPA نسل جدیدی از سری ALP است و برای اندازه گیری و کنترل کمیت جریان 4 تا 20 میلی آمپر به کار گرفته میشود. تغذیه این نمایشگر 24 ولت AC/DC میباشد. این نمایشگر به عنوان آپشن ، خروجی نیز دارد که خروجی آن 4 تا 20 میلی آمپر است. بعبارت دیگر جریان چهار تا بیست میلی آمپر از ترنسدیوسر خارج شده و وارد این نمایشگر می گردد و ضمن اینکه روی نمایشگر با اعمال ضرایبی نمایش داده می شود و رله ها را کنترل میکند یک جریان 4 تا بیست میلی آمپری مشابه جریان ورودی در خروجی تولید می کند تا به دیگر کنترل کننده ها ارسال گردد. این نمایشگر در مدل های مختلف دیگر مانند خروجی RS232 و RS485 نیز تولید شده است که تمامی آن ها را میتوانید در صفحه ( نمایشگر برای خط کش آنالوگ ) مشاهده کنید.
همچنین این نمایشگر علاوه بر ورودی جریانی با ورودی هایی نظیر پتانسیومتری ( اهمی ) و ولتاژی نیز موجود است.
نمایشگر ورودی 4 تا 20 میلی آمپر و خروجی جریانی 4 تا 20ma
ورودی نمایشگر EPA300 از نوع 4 تا 20 میلی آمپر میباشد و مناسب سنسور هایی است که خروجی آن ها جریانی میباشد. همچنین تغذیه این نمایشگر 24 ولت است که نوع 12 ولت DC و 220 ولت AC آن نیز موجود میباشد.
این نمایشگر یک خروجی چهار تا بیست میلی آمپر معادل جریان ورودی در خروجی تولید می کند که برای ارسال به دیگر کنترل کننده ها مناسب است .البته این آپشن کارایی های دیگری نیز دارد مثلا می تواند سیگنال را معکوس کند و یا تغییراتی را در مقدار سیگنال اعمال نماید . تمامی نمایشگر ها را میتوانید در صفحه ( نمایشگر برای خط کش آنالوگ ) مشاهده کنید.
نمایشگر خط کش آنالوگ (4 تا 20mA)
همانطور که گفته شد این نمایشگر مناسب سنسور هایی است که خروجی آن ها جریانی ( چهار تا بیست میلی آمپر) است. در انتهای صفحه سنسور هایی را مشاهده میکنید که خروجی آن ها جریانی بوده و مناسب اتصال به این نمایشگر است.
البته نمایشگر برای سنسور های با خروجی ولتاژی ، اهمی ، و انواع دیگر نیز موجود است که در صفحه ( نمایشگر دیجیتال ) میتوانید آن هارا مشاهد کنید.
مشخصات نمایشگر EPA300 A 24V A4
- ورودی جریانی 4 تا 20 میلی آمپر
- خروجی جریانی 4 تا 20 میلی آمپر
- ولتاژ خروجی جهت اتصال به سنسور : 24 ولت DC
- چهار رله خروجی
- ولتاژ تغذیه : 24 ولت AC/DC ( با تغذیه 85 تا 265 ولت نیز موجود است )
- رزولیشن 16 بیت
- وزن : 190 گرم
- دمای کاری 0 تا مثبت 50 درجه سانتی گراد
- درجه محافظت پنل جلو : IP60
- درجه محافظت پنل پشت : IP20
نمایشگر LVDT
نمایشگرهای سری EPA از شرکت Ateksensor می توانند به LVDT هایی که دارای خروجی چهار تا بیست میلی آمپر باشند متصل گردند نمایشگرهای سری EPA در مدلهای متنوع با ورودی های متنوع و خروجی های متنوع ( خروجی رله ؛ جریان 4 تا بیست ؛ ولتاژ؛ RS485 ؛ RS232 ؛ کن اوپن CANopen و…. ) تولید شده است و حتی قابلیت اتصال همزمان به ترمومتر و خطکش 4 تا بیست میلی آمپر را دارد . این نمایشگر ها در سه دسته بندی بزرگ EPA100 , EPA200 , EPA300 ارائه شده است نمایشگر های فوق را در صفحه ( نمایشگر دیجیتال) ببینید

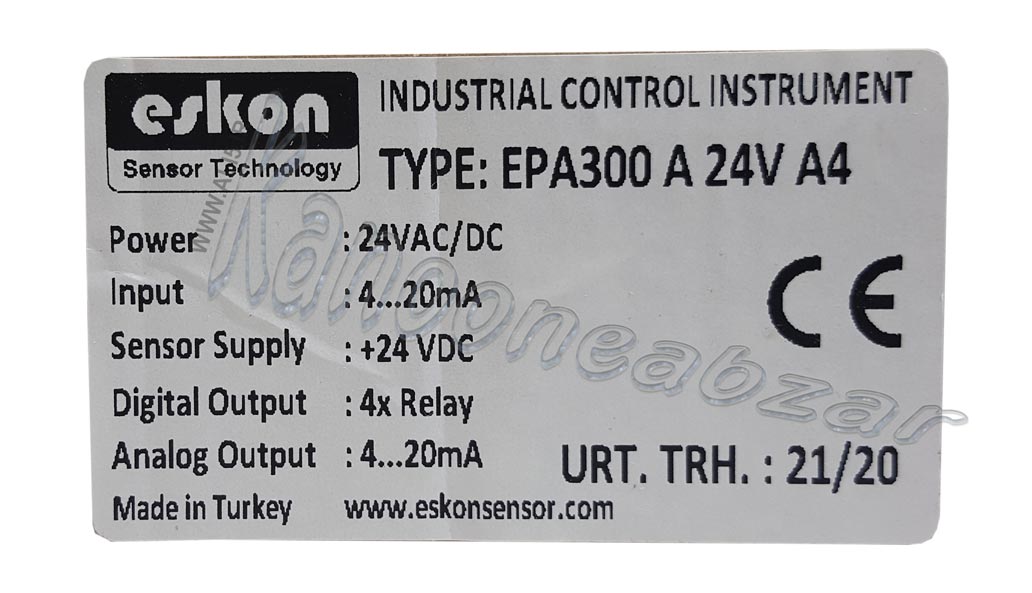

EPA300 A 24V A4

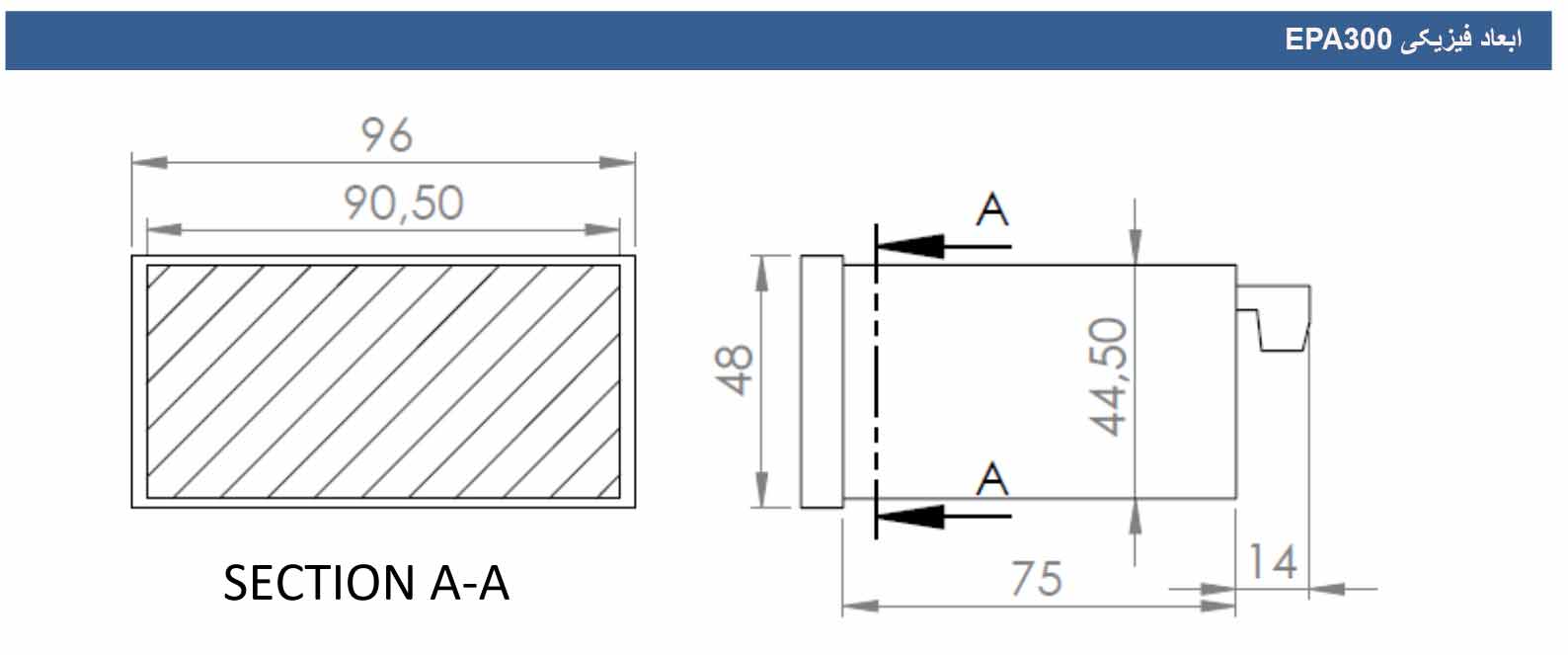

ابعاد فیزیکی
تفاوت نمایشگر های سری EPA در ابعاد و تعداد رله های آن ها است. در عکس زیر ابعاد فیزیکی EPA300 رو مشاهده میکنید. نمایشگر EPA100 از نظر ابعادی از همه کوچک تر و دارای دو رله خروجی است و نمایشگر EPA200 دارای سه رله خروجی و ابعاد بزرگ تر و نمایشگر EPA300 دارای 4 رله خروجی و ابعاد بزرگ تر نسبت به دیگر نمایشگر های سری EPA دارد.
دیتاشیت نمایشگر EPA300
 |
 |
