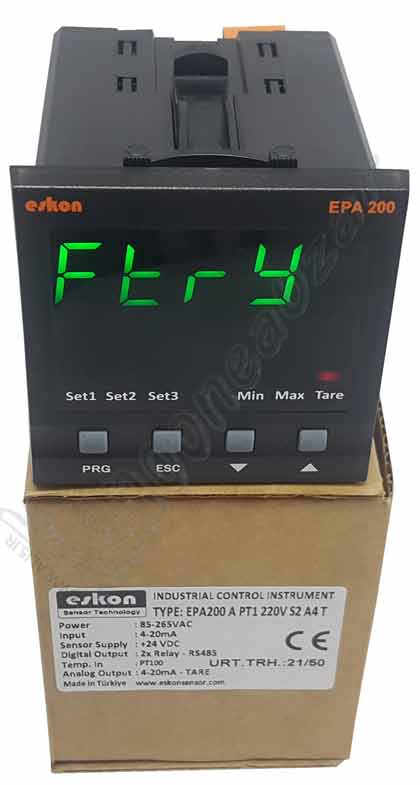

نمایشگر دیجیتال EPA200 A ( با خروجی RS485 و 4 تا 20 میلی آمپر و Tare و ورودی PT100 )

نمایشگر آنالوگ با ورودی PT100 و خروجی RS485 و 4 تا 20 میلی آمپر

نمایشگر EPA200 A یک نمایشگر آنالوگ با ورودی از نوع 4 تا 20 میلی آمپر است. همچنین این نمایشگر دارای ورودی PT100 است. این نمایشگر دارای خروجی های RS485 و جریان4 تا 20 میلی آمپر و ورودی Tare جهت صفر کردن اعداد روی نمایشگر میباشد.

برای مثال شما میتوانید یک سنسور با خروجی جریان یا یک سنسور PT100 را به این نمایشگر متصل کرده و در خروجی متناسب با تنظیمات انجام شده در نمایشگر توسط شما، مجدد یک خروجی ۴ تا ۲۰ میلی آمپر دیگر داشته باشید و آن را به دیگر دستگاه های خود وصل کنید. همچنین میتوانید مقادیر را از طریق RS485 نیز به دستگاه ها و یا کامپیوتر ارسال کنید. این نمایشگر دارای خروجی Tare است که با استفاده از آن میتوانید مقادیر روی صفحه نمایشگر را ریست کنید.
این نمایشگر ساخت شرکت آتک سنسور ATEKSENSOR ترکیه است . نمایشگرهای سری EPA نسل جدیدی از سری ALP است و برای اندازه گیری و کنترل کمیت جریان 4 تا 20 میلی آمپر به کار گرفته میشود.
این نمایشگر در مدل های گوناگون با خروجی و ورودی های متفاوتی تولید شده است که میتوانید آن ها را در صفحه ( نمایشگر آنالوگ ) مشاهده کنید.

نمایشگر با ورودی PT100 و خروجی RS485 و 4 تا 20 میلی آمپر

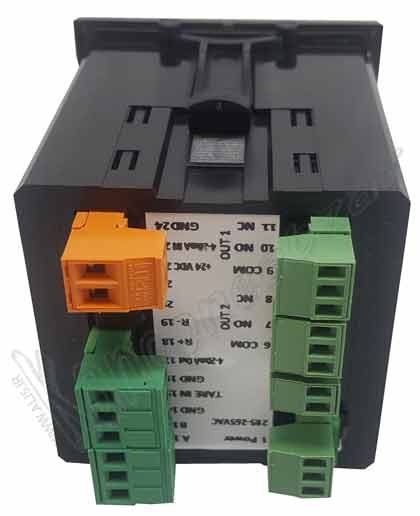

همانطور که گفته شد این نمایشگر دارای ورودی PT100 و ورودی 4 تا 20 میلی آمپر است و دارای خروجی RS485 و 4 تا 20 میلی آمپر و Tare است.

فیلم معرفی انواع ورودی و خروجی نمایشگر سری EPA

این نمایشگر در مدل ساده تر هم موجود میباشد برای مثال نمایشگر EPA200 A که فقط ورودی آن جریانی بوده و خروجی ندارد. نمایشگر EPA200 A S1 که ورودی آن جریانی و خروجی آن RS232 میباشد و نمایشگر EPA200 A S2 که ورودی آن جریان و خروجی آن RS485 میباشد. این نمایشگر ها در مدل های بسیار متنوعی تولید شده است که میتوانید تمامی نمایشگر های موجود را در صفحه ( نمایشگر آنالوگ ) مشاهده کنید.

مشخصات نمایشگر EPA200 A PT1 220V S2 A4 T

•  ورودی جریانی 4 تا 20 میلی آمپر
•  ورودی PT100
•  خروجی جریانی 4 تا 20 میلی آمپر
•  خروجی RS485
•  خروجی Tare
•  ولتاژ خروجی جهت اتصال به سنسور : 24 ولت
•  دو رله خروجی
•  ولتاژ تغذیه : 85 تا 265 ولت AC
•  رزولیشن 16 بیت
•  وزن : 190 گرم
•  دمای کاری 0 تا مثبت 50 درجه سانتی گراد
•  درجه محافظت پنل جلو : IP60
•  درجه محافظت پنل پشت : IP20

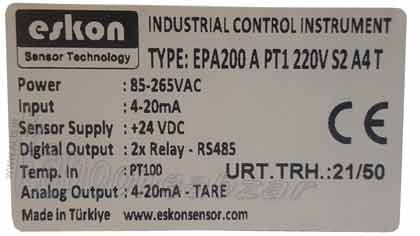

EPA200 A PT1 220V S2 A4 T

ابعاد فیزیکی نمایشگر EPA200 A PT1 220V S2 A4 T

تفاوت نمایشگر های سری EPA در ابعاد و تعداد رله های آن ها است. در عکس زیر ابعاد فیزیکی EPA200 رو مشاهده میکنید. نمایشگر EPA100 از نظر ابعادی از همه کوچک تر و دارای دو رله خروجی است و نمایشگر EPA200 دارای سه رله خروجی و ابعاد بزرگ تر و نمایشگر EPA300 دارای 4 رله خروجی و ابعاد بزرگ تر نسبت به دیگر نمایشگر های سری EPA دارد. البته این نمایشگر به دلیل داشتن خروجی 4 تا 20 میلی آمپر فقط دارای 2 رله میباشد.
