نمایشگر EPA100 V ( مبدل ولتاژ به ولتاژ)

مبدل ولتاژ به ولتاژ

نمایشگر EPA100 V یک نمایشگر با ورودی آنالوگ از نوع ولتاژ 0 تا 10 ولت است. این نمایشگر ساخت شرکت آتک سنسور ATEKSENSOR ترکیه است . نمایشگرهای سری EPA نسل جدیدی از سری ALP است و برای اندازه گیری و کنترل کمیت ولتاژ به کار گرفته میشود. این نمایشگر مناسب سنسور هایی است که خروجی آن ها ولتاژ صفر تا ده ولت است. همچنین این نمایشگر به عنوان اپشن دارای خروجی ولتاژ است. یعنی در خروجی میتوانید ولتاژ 0 تا 10 ولت را داشته باشید.

از این دستگاه به عنوان مبدل ولتاژ نیز میتوانید استفاده نمایید اگر سنسور شما خروجی ۰ تا ۱۰ ولت داشته باشد میتوانید این سنسور را به این نمایشگر متصل نموده و در خروجی یک ولتاژ دی سی مطابق نیاز خود دریافت نمایید. شما با انجام تنظیمات در پارامتر های دستگاه میتوانید یک خروجی بین ۰ تا ۱۰ ولت را مطابق نیاز خود دریافت دارید.

مثال ۱: یک سنسور ۰ تا ۱۰ ولت را به آن متصل نمایید و خروجی را به صورت ده  تا صفر  بود بگیرید یعنی وقتی خروجی سنسور شما از صفر به سمت ۱۰ حرکت می کند  خروجی  نمایشگر  شما   از ۱۰ به سمت صفر حرکت می کند در حقیقت این نمایشگر می تواند سیگنال را معکوس نماید

مثال ۲:  یک سنسور ۰ تا ۱۰ ولت به آن متصل کنید و خروجی نیم ولت تا چهار و نیم ولت از آن بگیرید  وقتی خروجی سنسور شما از صفر تا ده ولت  تغییر میکند اما خروجی این نمایشگر از نیم ولت تا چهار و نیم ولت تغییر میکند.

مثال ۳  یک سنسور ۰ تا ۱۰ ولت به آن متصل کنید و بخواهید که خروجی شما به عدد 4 تقسیم شود .  در این حالت وقتی خروجی سنسور شما از صفر به سمت ۱۰ میرود خروجی نمایشگر از صفر به سمت دو و نیم می رود.

مثال ۴:  یک سنسور ۰ تا ۵ ولتی را به آن متصل کرده  و انتظار داریم در خروجی یک ولتاژ ۰ تا ۱۰ ولت بگیریم این نمایشگر ضمن نمایش مقدار ورودی( ۰ تا ۵ ولت)  به شکل دلخواه شما مثلاً ۰تا ۱۵۰۰  میتواند ولتاژی متناسب با این ورودی و یا این عدد نمایش داده شده در خروجی با دامنه ۰ تا ۱۰ ولت ایجاد نماید

مثال ۵:  به طور کلی می‌توان گفت با داشتن این نمایشگر هر ولتاژی در محدوده ۰ تا ۱۰ ولت میتواند به ولتاژ دلخواه در خروجی و در محدوده ۰ تا ۱۰ تبدیل گردد با این نمایشگر شما میتوانید  مثلاً ولتاژ  دوتا ۷ ولت  و یا مثلاً نیم تا چهار و نیم ولت و یا یک دامنه دیگر را به یک خروجی دلخواه که دامنه آن بین عدد ۰ تا ۱۰ باشد تبدیل نمایید مثلاً اگر سنسور ما نیم ولت تا  چهار و نیم ولت است میتوانیم به این نمایشگر متصل نموده و مثلاً خروجی ۱ ولت تا ۵ ولت را بگیریم.

همچنین این نمایشگر در مدل های گوناگون با خروجی و ورودی های متفاوتی تولید شده است که میتوانید آن ها را در صفحه (نمایشگر خط کش اهمی ) مشاهده کنید.

فیلم معرفی انواع ورودی و خروجی نمایشگر سری EPA

مبدل  ولتاژ سنسور

ورودی نمایشگر EPA100 از نوع ولتاژی صفر تا ده ولت است و مناسب سنسور هایی است که خروجی آن ها ولتاژ است. همچنین این نمایشگر دارای خروجی ولتاژی نیز میباشد به این معنی که در خروجی میتوانید ولتاژ صفر تا ده ولت و یا هر ولتاژ دیگری داشته باشید.همانطور که در فیلم بالا اشاره شد با داشتن این نمایشگر میتوانید خروجی سنسور با هر ولتاژی را در محدوده ۰ تا ۱۰ ولت به ولتاژ مورد نیاز خود تبدیل نمایید. این نمایشگر می‌تواند یک محدوده ولتاژ ای که بین ۰ تا ۱۰ ولت قرار داشته باشد را دریافت کرده و یک محدوده ولتاژ در اختیار شما قرار دهد. البته ماه مبدل ها یا نمایشگر های دیگری داریم که می‌توانند تبدیل ولتاژ به جریان و یا اهم به جریان و یا بالعکس را انجام دهند.

ولتاژ کاری این نمایشگر نیز 220 ولت AC است. این نمایشگر در مدل های گوناگوی تولید شده است و در فروشگاه کانون ابزار موجود است.

این نمایشگر دارای دو رله خروجی است. اگر نیاز به رله های بیشتری دارید میتوانید از نمایشگر های سری EPA200 و یا سری EPA300 استفاده کنید که به ترتیب سه و چهار رله است. تمامی نمایشگر های موجود را در صفحه ( نمایشگر آنالوگ ) مشاهده کنید.

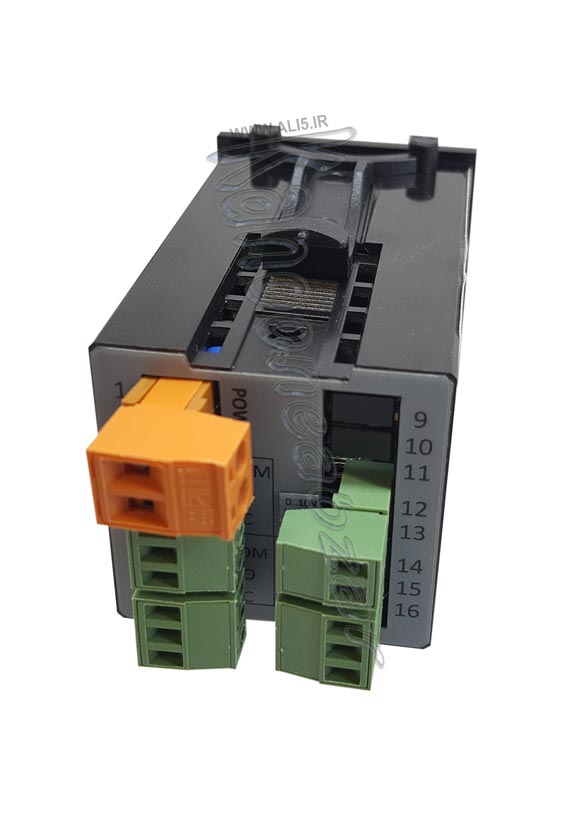

نمایشگر با ورودی و خروجی 0 تا 10 ولت

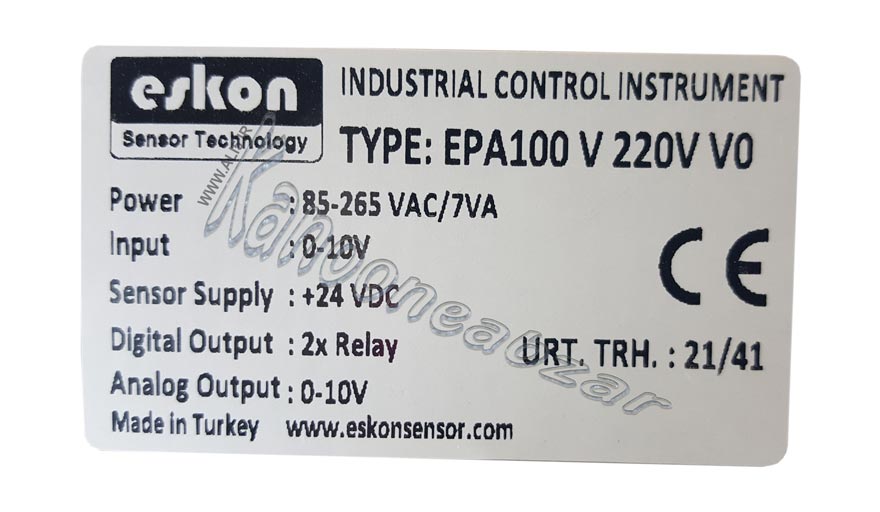

مشخصات نمایشگر EPA100 V 220 V0

• ورودی : ولتاژ 0 تا 10 ولت
• خروجی : ولتاژ 0 تا 10 ولت
• ولتاژ خروجی جهت اتصال به سنسور : 24 ولت
• دو رله خروجی
• ولتاژ تغذیه : 85 تا 265 ولت AC
• رزولیشن 16 بیت
• وزن : 190 گرم
• دمای کاری 0 تا مثبت 50 درجه سانتی گراد
• درجه محافظت پنل جلو : IP60
• درجه محافظت پنل پشت : IP20

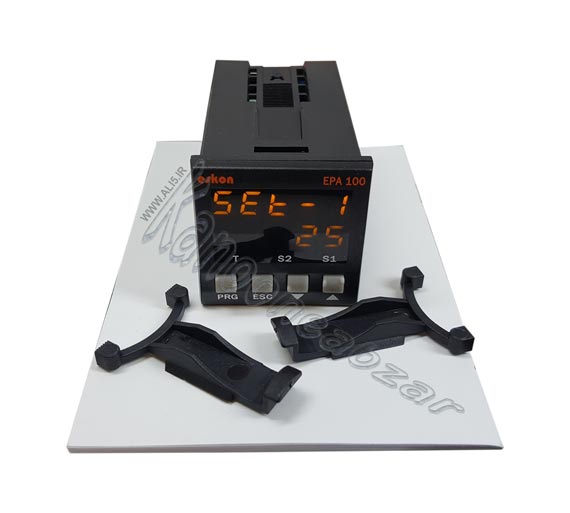

 EPA100 V 220V V0

ابعاد فیزیکی

تفاوت نمایشگر های سری EPA در ابعاد و تعداد رله های آن ها است. در عکس زیر ابعاد فیزیکی EPA100 رو مشاهده میکنید.  نمایشگر EPA100 از نظر ابعادی از همه کوچک تر و دارای دو رله خروجی است و نمایشگر EPA200 دارای سه رله خروجی و ابعاد بزرگ تر و نمایشگر EPA300 دارای 4 رله خروجی و ابعاد بزرگ تر نسبت به دیگر نمایشگر های سری EPA دارد.
