نمایشگر دیجیتال EPA300 A ( با خروجی RS485 و 4-20 mA )

نمایشگر با خروجی RS485 و 4-20mA

نمایشگر EPA300 A یک نمایشگر دیجیتال با ورودی آنالوگ از نوع 4 تا 20 میلی آمپر است. این نمایشگر ساخت شرکت آتک سنسور ATEKSENSOR ترکیه است . نمایشگرهای سری EPA نسل جدیدی از سری ALP است و برای اندازه گیری و کنترل کمیت جریان 4 تا 20 میلی آمپر به کار گرفته میشود. همچنین این نمایشگر دارای خروجی RS485 و خروجی جریانی 4 تا 20 میلی آمپر است. این نمایشگر در مدل های گوناگون با خروجی و ورودی های متفاوتی تولید شده است که میتوانید آن ها را در صفحه ( نمایشگر دیجیتال ) مشاهده کنید.

برای مثال مدل ساده این نمایشگر یعنی EPA300 A 220V که فقط ورودی آن جریان است و خروجی ندارد. نمایشگر EPA300 A 220V S1 که ورودی آن جریان و دارای خروجی RS232 است. نمایشگر EPA300 A 220V S2 که ورودی آن جریان و دارای خروجی RS485 است. جهت دیدن مدل های دیگر به صفحه مراجعه ( نمایشگر دیجیتال ) کنید. این نمایشگر ها در مدل های با ورودی پتانسیومتر ( اهم ) و ولتاژی نیز موجود است.

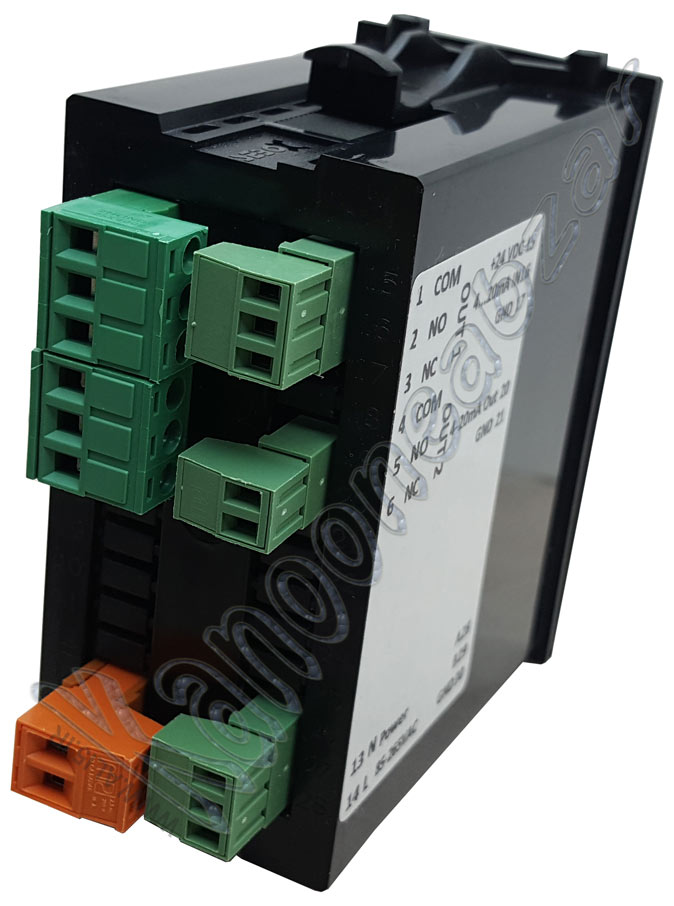

نمایشگر با ورودی جریان و خروجی RS485

ورودی این نمایشگر از نوع 4 تا 20 میلی آمپر میباشد و مناسب سنسور هایی است که خروجی آن ها جریانی ( 4 تا 20 میلی آمپر ) میباشد. همچنین این نمایشگر دارای خروجی RS485 و خروجی جریانی چهار تا بیست میلی آمپر است تمامی نمایشگر های دیجیتال موجود را در صفحه ( نمایشگر دیجیتال ) مشاهده کنید.

فیلم معرفی انواع ورودی و خروجی نمایشگر سری EPA

صفحه نمایش   LVDT

نمایشگرهای آنالوگ (ورودی آنالوگ با نمایش دیجیتال) سری EPA از شرکت آتک سنسور ATEKSENSOR ترکیه می توانند به همه LVDT  هایی که دارای خروجی 4 تا بیست میلی آمپر باشند متصل گردند نمایشگرهای سری EPA در مدلهای متنوع با ورودی های متنوع ( جریانی ؛ ولتاژی؛ اهمی ؛ ترموکوپل ؛ لودسل و…) و خروجی های متنوع ( خروجی رله ؛  جریان چهار تا بیست  ؛ ولتاژ؛ RS485  ؛ RS232 ؛ کن اوپن CANopen و  …. ) تولید شده است و حتی قابلیت اتصال همزمان به ترمومتر و خطکش 4 تا 20 میلی آمپر را دارد . این نمایشگر ها در سه دسته بندی بزرگ EPA100 , EPA200 , EPA300 ارائه شده است نمایشگر های فوق را در صفحه ( نمایشگر دیجیتال) ببینید .

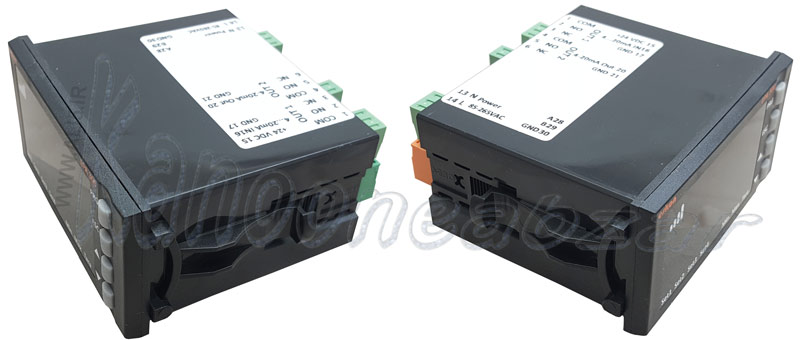

نمایشگر با خروجی 4-20mA و RS485

مشخصات نمایشگر EPA300 A 220V S2 A4

• ورودی جریانی 4 تا 20 میلی آمپر
• خروجی جریانی 4 تا 20 میلی آمپر و RS485
• ولتاژ خروجی جهت اتصال به سنسور : 24 ولت
• دو رله خروجی
• ولتاژ تغذیه : 85 تا 265 ولت AC
• رزولیشن 16 بیت
• وزن : 190 گرم
• دمای کاری 0 تا مثبت 50 درجه سانتی گراد
• درجه محافظت پنل جلو : IP60
• درجه محافظت پنل پشت : IP20

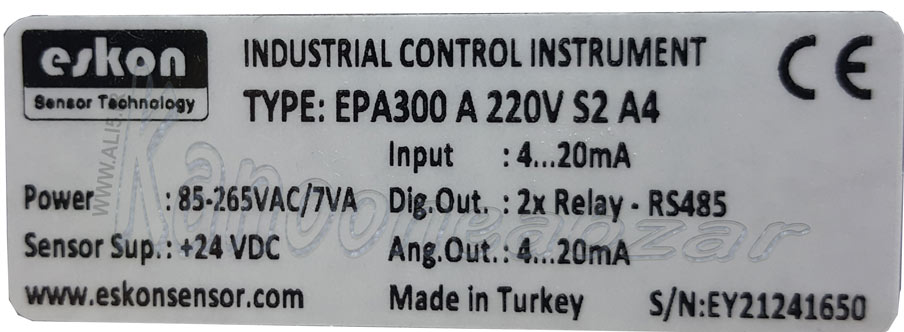

EPA300 A 220V S2 A4

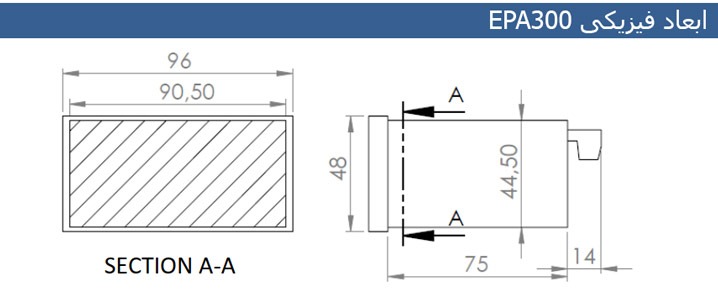

ابعاد فیزیکی نمایشگر با خروجی RS485

تفاوت نمایشگر های سری EPA در ابعاد و تعداد رله های آن ها است. در عکس زیر ابعاد فیزیکی EPA300 رو مشاهده میکنید. نمایشگر EPA100 از نظر ابعادی از همه کوچک تر و دارای دو رله خروجی است و نمایشگر EPA200 دارای سه رله خروجی و ابعاد بزرگ تر نسبت به EPA100 و نمایشگر EPA300 دارای 4 رله خروجی و ابعاد بزرگ تر نسبت به دیگر نمایشگر های سری EPA دارد. البته این نمایشگر به دلیل داشتن خروجی 4 تا 20 میلی آمپر فقط دارای دو رله خروجی میباشد.

دیتاشیت نمایشگر دیجیتال
