نمایشگر دیجیتال EPA300 A ( با خروجی RS232 و 4 تا 20 میلی آمپر )

نمایشگر EPA300 با خروجی RS232 و 4-20mA

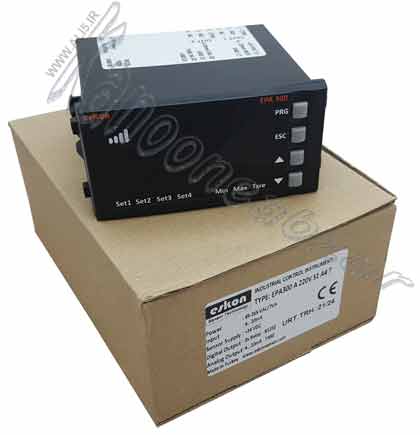

نمایشگر EPA300 A یک نمایشگر دیجیتال با ورودی آنالوگ از نوع 4 تا 20 میلی آمپر است. این نمایشگر ساخت شرکت آتک سنسور ATEKSENSOR ترکیه است . نمایشگرهای سری EPA نسل جدیدی از سری ALP است و برای اندازه گیری و کنترل کمیت جریان 4 تا 20 میلی آمپر به کار گرفته میشود. همچنین این نمایشگر دارای خروجی RS232 و خروجی جریانی 4 تا 20 میلی آمپر میباشد. این نمایشگر در مدل های گوناگون با خروجی و ورودی های متفاوتی تولید شده است که میتوانید آن ها را در صفحه ( نمایشگر دیجیتال ) مشاهده کنید. برای مثال مدل ساده این نمایشگر یعنی نمایشگر EPA300 A 220V که فقط ورودی آن جریان است و فقط رله خروجی دارد . نمایشگر EPA300 A 220V S1 که ورودی آن جریان و خروجی آن RS232 است. نمایشگر EPA300 A 220V S2 که ورودی آن جریان و خروجی آن RS485 است. همانطور که گفته شد این نمایشگر در مدل های متنوعی تولید شده است که میتوانید آن ها را در صفحه ( نمایشگر خط کش اهمی ) مشاهده کنید.

فیلم معرفی انواع ورودی و خروجی نمایشگر سری EPA

نمایشگر با ورودی و خروجی جریانی

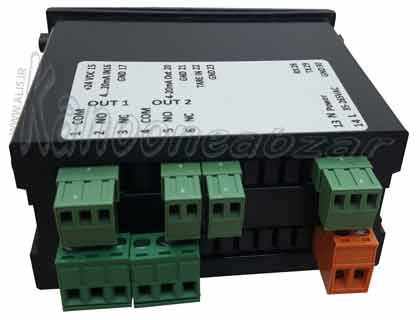

ورودی نمایشگر EPA300 از نوع 4 تا 20 میلی آمپر میباشد و مناسب سنسور هایی است که خروجی آن ها جریانی میباشد. همچنین این نمایشگر دارای خروجی RS232 و خروجی جریانی چهار تا بیست میلی آمپر میباشد تمامی نمایشگر های دیجیتال موجود را در صفحه ( نمایشگر خط کش دیجیتال ) مشاهده کنید.

این نمایشگر دارای ورودی Tare میباشد که کاربرد آن صفر کردن اعداد روی نمایشگر میباشد.

نمایشگر خط کش جریانی

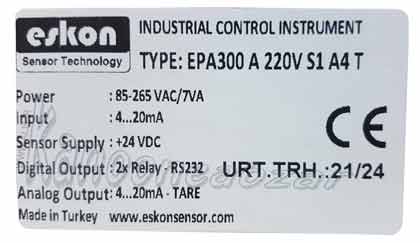

مشخصات نمایشگر EPA300 A 220V S1 A4 T

• ورودی جریانی 4 تا 20 میلی آمپر
• خروجی جریانی 4 تا 20 میلی آمپر و RS232
• ولتاژ خروجی جهت اتصال به سنسور : 24 ولت
• دو رله خروجی
• ولتاژ تغذیه : 85 تا 265 ولت AC
• رزولیشن 16 بیت
• وزن : 190 گرم
• دمای کاری 0 تا مثبت 50 درجه سانتی گراد
• درجه محافظت پنل جلو : IP60
• درجه محافظت پنل پشت : IP20
• قابلیت صفر کردن اعداد روی صفحه توسط سیگنال ورودی ( خروجی Tare )

ابعاد فیزیکی

تفاوت نمایشگر های سری EPA در ابعاد و تعداد رله های آن ها است. در عکس زیر ابعاد فیزیکی EPA300 رو مشاهده میکنید. نمایشگر EPA100 از نظر ابعادی از همه کوچک تر و دارای دو رله خروجی است و نمایشگر EPA200 دارای سه رله خروجی و ابعاد بزرگ تر و نمایشگر EPA300 دارای 4 رله خروجی و ابعاد بزرگ تر نسبت به دیگر نمایشگر های سری EPA دارد. البته این نمایشگر به دلیل داشتن خروجی 4 تا 20 میلی آمپر فقط دارای دو رله خروجی میباشد.

نمایشگر دیجیتال  LVDT

نمایشگرهای سری EPA از شرکت آتک سنسور ATEKSENSOR ترکیه می توانند به LVDT  هایی که دارای خروجی 4 تا 20 میلی آمپر باشند متصل گردند نمایشگرهای سری EPA در مدلهای متنوع با ورودی های متنوع و خروجی های متنوع ( خروجی رله ؛  جریان 4 تا بیست  ؛ ولتاژ؛ RS485  ؛ RS232 ؛ کن اوپن CANopen و  …. ) تولید شده است و حتی قابلیت اتصال همزمان به ترمومتر و خطکش 4 تا 20 میلی آمپر را دارد . این نمایشگر ها در سه دسته بندی بزرگ EPA100 , EPA200 , EPA300 ارائه شده است نمایشگر های فوق را در صفحه ( نمایشگر دیجیتال) ببینید
