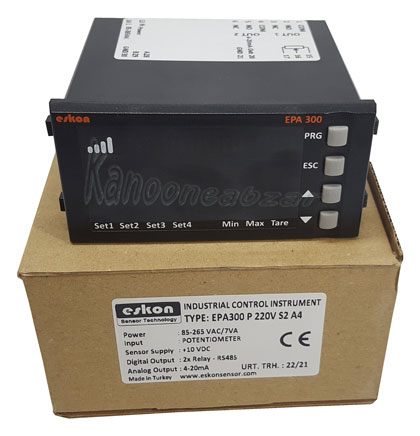

نمایشگر پتانسیومتریEPA300 (خروجی RS485 و 4 تا 20 mA)

Name: نمایشگر پتانسیومتریEPA300 (خروجی RS485 و 4 تا 20 mA) - کانون ابزار
SKU: epa300-p-220v-s2-a

این کالا موجود است. جهت خرید تماس بگیرید

سری EPA-300

ولتاژ خروجی جهت اتصال سنسور 10 ولت DC

دو رله خروجی (مدل 3 و 4 رله نیز موجود است)

خروجی RS485

خروجی 4 تا 20 میلی آمپر

ولتاژکاری 85 تا 265 ولت AC

دمای کاری از منفی 0 تا مثبت 50 درجه سانتی گراد

12ماه گارانتی کانون ابزار (Atek)

شناسه محصول: epa300-p-220v-s2-a دسته: نمایشگر خط کش آنالوگ برچسب: نمایشگر با ورودی اهمی EPA300

توضیحات
نظرات (0)

نمایشگر اهمی با خروجی جریانی و RS485

نمایشگر EPA300 P یک نمایشگر دیجیتال با ورودی آنالوگ از نوع اهمی است. بعبارت دیگر می توانید یک ولوم یا پتانسیومتر و یا یک سنسور ( مثل خط کش اهمی که یک سنسور اندازه گیری میزان جابجایی است) و بصورت اهمی کار میکند را به آن متصل کنید . این نمایشگر ساخت شرکت آتک سنسور ATEKSENSOR ترکیه است . نمایشگرهای سری EPA نسل جدیدی از سری ALP است و برای اندازه گیری و کنترل کمیت اهم یا همان پتانسیومتر به کار گرفته میشود. تغذیه این نمایشگر 220 ولت AC است. این نمایشگر به عنوان آپشن ، دو خروجی نیز دارد که یکی از خروجی های آن 4 تا 20 میلی آمپر و دیگری RS485 است. این نمایشگر در مدل های ساده تر نیز تولید شده است که تمامی آن ها را میتوانید در صفحه ( نمایشگر خط کش آنالوگ ) مشاهده کنید. بعبارت دیگر این نمایشگر یک ورودی آنالوگ را دریافت کرده با ضرایت و تنظیمات مورد دلخواه کاربر نشان می دهد . همچنین رله های خروجی را در موقعیت مورد نظر شما فعال کرده و میزان تغییرات اهمی ورودی را بصورت یک جریان 4 تا بیست میلی آمپر در خروجی ظاهر می کند . ضمنا این نمایشگر می تواند تغییرات دریافتی را که از نوع آنالوگ است بصورت سریال با پروتکل RS485 در خروجی ارسال نماید . این خروجی می تواند با رایانه ها ، پی ال سی و کنترولرها ارتباط برقرار نماید . همچنین این نمایشگر علاوه بر ورودی اهم با ورودی هایی نظیر جریانی و ولتاژی نیز موجود است. که تمامی آن هارا میتوانید در صفحه نمایشگر خط کش آنالوگ مشاهده کنید. التبه شاید تمامی نمایشگر های موجود، در سایت درج نشده باشد. درصورتی که نمایشگر دلخواه خود را پیدا نکردید با شماره تلفن زیر تماس بگیرید.

09129473023 و 09351473023

همانطور که گفته شد این نمایشگر دارای خروجی جریانی و RS485 است که دقیقا همین نمایشگر در مدل با خروجی RS232 نیز موجود است. نمایشگر پتانسیومتری EPA300 خروجی RS232 و 4-20mA )

فیلم معرفی انواع ورودی و خروجی نمایشگر سری EPA

مبدل پتانسیومتر به RS485

ورودی نمایشگر EPA300 از نوع پتانسیومتر ( اهم ) است و مناسب سنسور هایی است که خروجی آن ها پتانسیومتری میباشد. همچنین تغذیه این نمایشگر 220 ولت AC است که نوع 24 ولت و نوع 12 ولت DC آن نیز موجود است.

نمایشگر خط کش اهمی

همانطور که گفته شد این نمایشگر مناسب سنسور هایی است که خروجی آن ها اهمی یا همان پتانسیومتری است. در انتهای صفحه سنسور هایی را مشاهده میکنید که خروجی آن ها اهمی بوده و مناسب اتصال به این نمایشگر است. البته نمایشگر برای سنسور های با خروجی ولتاژی و جریانی ، و انواع دیگر نیز موجود است که در صفحه (نمایشگر خط کش آنالوگ) میتوانید آن ها را مشاهد کنید.

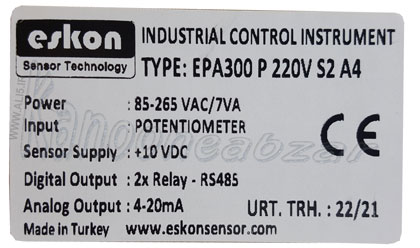

مشخصات نمایشگر EPA300 P 220V S2 A4

ورودی پتانسیومتر ( اهم )
خروجی جریانی 4 تا 20 میلی آمپر و RS485
ولتاژ خروجی جهت اتصال به سنسور : 10 ولت DC
دو رله خروجی (مدل 4 رله نیز موجود است)
ولتاژ تغذیه : 220 ولت ( 85 تا 265 ولت AC )
رزولیشن 16 بیت
وزن : 190 گرم
دمای کاری 0 تا مثبت 50 درجه سانتی گراد
درجه محافظت پنل جلو : IP60
درجه محافظت پنل پشت : IP20

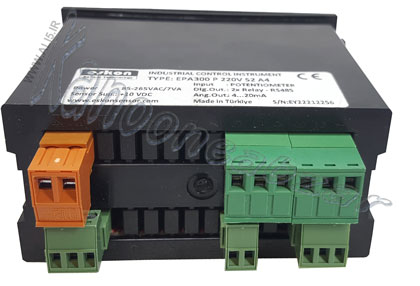

EPA300 P 220V S2 A4

عکس فوق مربوط به مدل 4 رله خروجی است که مدل 3 و 2 رله خروجی آن نیز موجود است.

ابعاد فیزیکی نمایشگر های سری EPA

تفاوت نمایشگر های سری EPA در ابعاد و تعداد رله های آن ها است. در عکس زیر ابعاد فیزیکی EPA300 رو مشاهده میکنید. نمایشگر EPA100 از نظر ابعادی از همه کوچک تر و دارای دو رله خروجی است و نمایشگر EPA200 دارای سه رله خروجی و ابعاد بزرگ تر و نمایشگر EPA300 دارای 4 رله خروجی و ابعاد بزرگ تر نسبت به دیگر نمایشگر های سری EPA دارد.
