خط کش دیجیتال LTS 800mm

خط کش دیجیتال سیلندری

در خط کش های معمولی حرکت دادن هد در امتداد خط کش به عهده ماشین گذاشته شده است و از آنجا که اکثر ماشین آلات روی یک بستر مستقیم و بدون لقی کار میکنند این کار به سادگی قابل انجام است ولی در بعضی از ماشین ها مانند اره نواری یا پرس برک ها ( به علت داشتن حرکت زاویه ای ) امتداد حرکت خط کش تغییر میکند. و این خط کش به دلیل داشتن قرقری مناسب ماشین هایی میباشد که حرکت زاویه ای دارند.
خط کش دیجیتال اره نواری و پرس برک



خط کش دیجیتال 800 میلیمتر سری LTS

خط کش دیجیتال سری LTS یکی از خوش نصب ترین خط کش های دیجیتال است. این خط کش دیجیتال با داشتن دو قرقری در دو سر آن که PIVOT نامیده میشود قادر است به سادگی نصب شده و انحرافات حرکتی را به راحتی تحمل نماید. این خط کش ساخت شرکت آتک سنسور ترکیه است.

 خطکش LTS 800mm

خط کش دیجیتال LTS از نوع کنتاکت لس CONTACT LESS یا بدون اتصال فیزیکی بین سنسور متحرک و بدنه خط کش دیجیتال است. شکل و ترکیب سیلندری آن و داشتن قرقری در دو سر آن باعث به وجود آمدن یک خط کش مقاوم در برابر انحراف و ضربه شده است.
این خط کش به طور معمول در رزولیشن 5 میکرون تولید میگردد و امکان سفارش گذاری با رزولیشن های دیگر مانند ( 10 ، 20 ، 25 ، 62.5 ، 80 ، 100 ) میکرون نیز وجود دارد. معمولا این خط کش با رزولیشن 5 میکرون در فروشگاه کانون ابزار موجودی دارد.


طول خط کش دیجیتال Ateksensor LTS 800 mm

این خط کش دیجیتال مناسب اندازه گیری میزان جابجایی خطی تا طول 800 میلیمتر است و طولهای دیگر از این خط کش (10 , 20 , 30 , 40 , 50 , 60 , 70 , 80 , 90, 100) سانت معمولا در ایران موجود است .



خصوصیات فنی خط کش LTS 800mm

  • رزولیشن 5 میکرون
  • طول مفید اندازه گیری 800 میلیمتر ( طولهای دیگر نیز موجود میباشد)
  • ولتاژ تغذیه مولتی ولت ( 5 تا 30 ولت )
  • 6 سیگنال A , B , Z , Ā , B̄ , Z̄
  • دارای سه متر کابل
  • دارای بلبرینگ یا قرقری قابل انعطاف در دو سر خط کش
  • دارای درجه محافظت IP65 ( مقاوم در برابر آب و گرد و غبار )
  • حداکثر سرعت حرکت 3 متر بر ثانیه
  • طول عمر بالا
  • دمای کاری : منفی 20 تا مثبت 85 درجه سانتی گراد

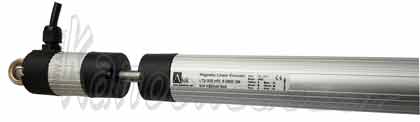

شکل ظاهری خط کش 800 LTS

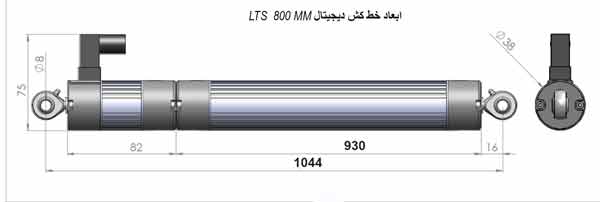

ابعاد فیزیکی LTS

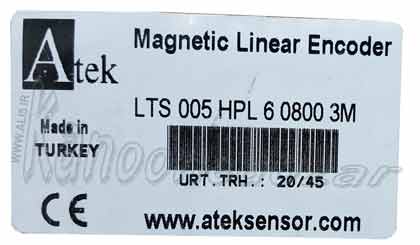

 LTS 05 HPL 6 800 3M

 LTS 05 HPL 6 800 3M



نمایشگر خط کش دیجیتال LTS800

شرکت آتک سنسور نمایشگر های متنوعی تولید کرده است که میتوانید این خط کش را به آن متصل کنید. نمایشگر دیجیتال ADR10 که در مدل های دو محور ، سه محور و چهار محور تولید شده است. نمایشگر دیجیتال ALC94 تک محور که دارای چهار رله خروجی میباشد. نمایشگر دیجیتال ALC77 تک محور که دارای دو رله خروجی میباشد.



قیمت فروش خط کش دیجیتال سیلندری LTS 800

جهت خرید و مشاوره با شماره تلفن 02166393900 تماس بگیرید.

راهنمای نصب خطکش دیجیتال LTS 800MM



راهنمای ستفاده خط کش  دیجیتال LTS
