مبدل سنسور اهمی به RS232
جهت اطلاع از قیمت با 02166393900 تماس بگیرید
سری : EPA300
ورودی پتانسیومتر ( اهم )
ولتاژ کاری ( 85 تا 265 ولت AC )
ولتاژ خروجی جهت اتصال سنسور 10 ولت DC
دو رله خروجی
خروجی RS232
خروجی 4 تا 20 میلی آمپر
دمای کاری از 0 تا مثبت 50 درجه سانتیگراد
مبدل سنسور اهمی به سریال RS232
با این نمایشگر می توانید خروجی یک سنسور اهمی را به یک خروجی سریال از نوع RS232 تبدیل نمایید همچنین این نمایشگر یک خروجی از نوع جریان ۴ تا ۲۰ میلی آمپر هم دارد. به عبارت دیگر اگر سنسور شما تغییرات کمیت ورودی را به اهم تبدیل می نماید و شما نیاز به جریان ۴ تا ۲۰ میلی آمپر دارید با اتصال سنسور به این مبدل میتوانید کمیت را برحسب ۴ تا ۲۰ میلی آمپر داشته باشید هچنین این نمایشگر میتواند تغییرات کمیت را به صورت سیگنال سریال RS232 در اختیار شما قرار دهد شرکت آتک سنسور ترکیه نمایشگرهای (مبدلهای ) متنوعی تولید کرده است . این سری از نمایشگر ها را که می توانند سنسورهای با خروجی اهم ، ولتاژ ، جریان ، ترموکوبل و… را به خروجی ۴ تا ۲۰ میلی آمپر، ۰ تا ۲۰ میلی آمپر، ۰ تا ۱۰ ولت، ۰ تا ۵ ولت، نیم تا چهار و نیم ولت، RS232 , RS485 , CANopen و….. تبدیل نمایند را در بخش نمایشگر های آنالوگ ببینید.

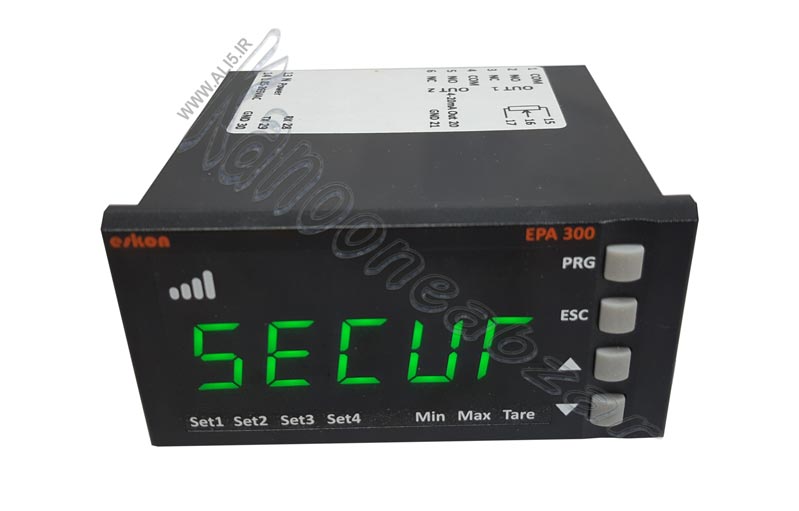

نمایشگر EPA300 P یک نمایشگر دیجیتال با ورودی آنالوگ از نوع اهمی است. این نمایشگر ساخت شرکت آتک سنسور ATEKSENSOR ترکیه است . نمایشگرهای سری EPA نسل جدیدی از سری ALP است و برای اندازه گیری و کنترل کمیت اهم یا
همان پتانسیومتر به کار گرفته میشود. تغذیه این نمایشگر 220 ولت AC است. این نمایشگر به عنوان آپشن ، دو خروجی نیز دارد که یکی از خروجی های آن 4 تا 20 میلی آمپر و دیگری RS232 است. این نمایشگر در مدل های ساده تر نیز تولید شده
است که تمامی آن ها را میتوانید در صفحه ( نمایشگر برای خط کش آنالوگ ) مشاهده کنید.
همچنین این نمایشگر علاوه بر ورودی اهم با ورودی هایی نظیر جریانی و ولتاژی نیز موجود است.
نمایشگر پتانسیومتری با خروجی جریانی 4-20mA
ورودی نمایشگر EPA300 از نوع پتانسیومتر ( اهم ) است و مناسب سنسور هایی است که خروجی آن ها پتانسیومتری میباشد. همچنین تغذیه این نمایشگر 220 ولت AC است که نوع 24 ولت و نوع 12 ولت DC آن نیز موجود است.
تمامی نمایشگر های موجود را در صفحه ( خرید نمایشگر خط کش اهمی ) مشاهده کنید.
نمایشگر خط کش اهمی
همانطور که گفته شد این نمایشگر مناسب سنسور هایی است که خروجی آن ها اهمی یا همان پتانسیومتری است. اگر سنسور شما پتانسیومتری است این نمایشگر می تواند ضمن نمایش کمیت مورد نظر و فعال نمودن رله های خروجی تغییرات کمیت را به تغییرات جریان ۴ تا ۲۰ میلی آمپر تبدیل نماید هچنین این نمایشگر میتواند یک خروجی سریال RS232 در اختیار شما قرار دهد این خروجی سریال متناسب با عدد نمایش داده شده روی نمایشگر خواهد بود همانطور که میدانید عدد نمایش داده شده روی نمایشگر میتواند ضریبی از کمیت ورودی باشد. در انتهای صفحه سنسور هایی را مشاهده میکنید که خروجی آن ها اهمی بوده و مناسب اتصال به این نمایشگر است.
البته نمایشگر برای سنسور های با خروجی ولتاژی و جریانی ، و انواع دیگر نیز موجود است که در صفحه ( نمایشگر خط کش دیجیتال ) میتوانید آن ها را مشاهد کنید.

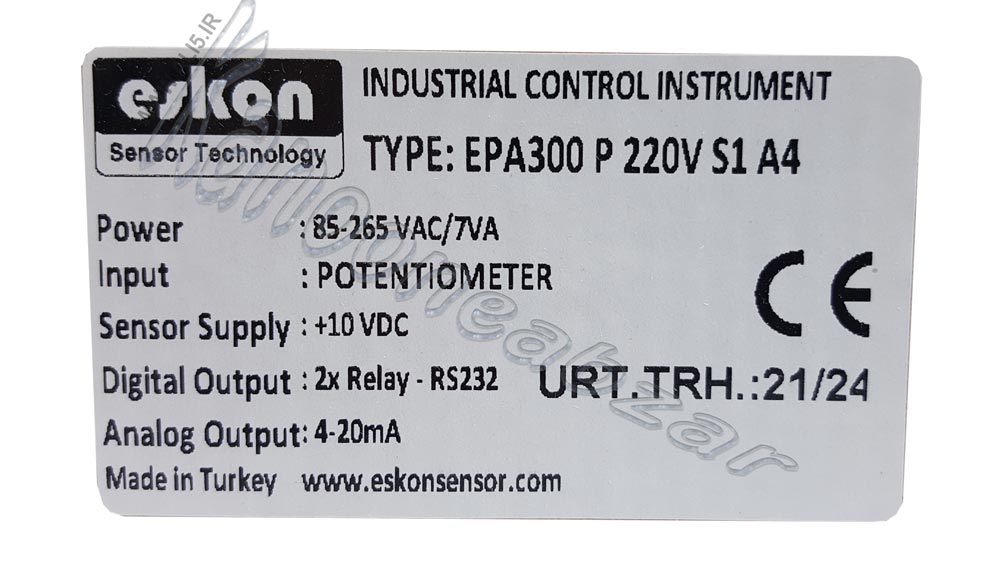

مشخصات نمایشگر EPA300 P 220V S1 A4
- ورودی پتانسیومتر ( اهم )
- خروجی جریانی 4 تا 20 میلی آمپر و RS232
- ولتاژ خروجی جهت اتصال به سنسور : 5 ولت DC
- دو رله خروجی
- ولتاژ تغذیه : 220 ولت ( 85 تا 265 ولت AC )
- رزولیشن 16 بیت
- وزن : 190 گرم
- دمای کاری 0 تا مثبت 50 درجه سانتی گراد
- درجه محافظت پنل جلو : IP60
- درجه محافظت پنل پشت : IP20

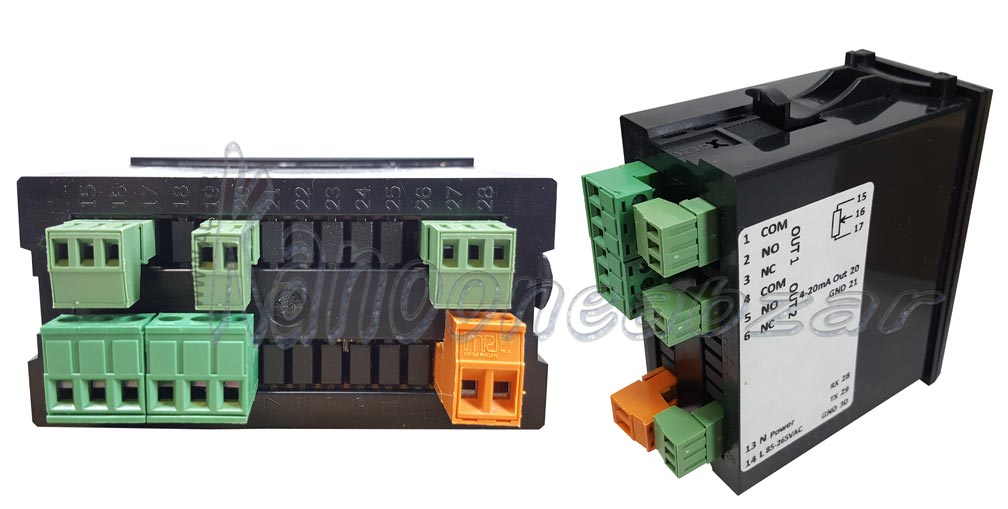

EPA300 P 220V S1 A4
ابعاد فیزیکی
تفاوت نمایشگر های سری EPA در ابعاد و تعداد رله های آن ها است. در عکس زیر ابعاد فیزیکی EPA200 رو مشاهده میکنید. نمایشگر EPA100 از نظر ابعادی از همه کوچک تر و دارای دو رله خروجی است و نمایشگر EPA200 دارای سه رله خروجی و ابعاد بزرگ تر و نمایشگر EPA300 دارای 4 رله خروجی و ابعاد بزرگ تر نسبت به دیگر نمایشگر های سری EPA دارد. البته این نمایشگر به دلیل داشتن خروجی 4 تا 20 میلی آمپر فقط دارای دو رله خروجی میباشد.
دیتاشیت نمایشگر EPA300
 |
 |
