 خط کش آنالوگ 10 میلیمتر

خط کش اهمی سری LTR با طول مفید 10 میلیمتر از نوع اهمی ساخت شرکت آتک سنسور ATEKSENSOR ترکیه و موجود در ایران است این خط کش ها فوق العاده کوچک بوده و دارای کورس ها کوچک می باشد . این خط کش های آنالوگ از طول مفید یک سانت تا حداکثر سی سانت قابل ارائه است .

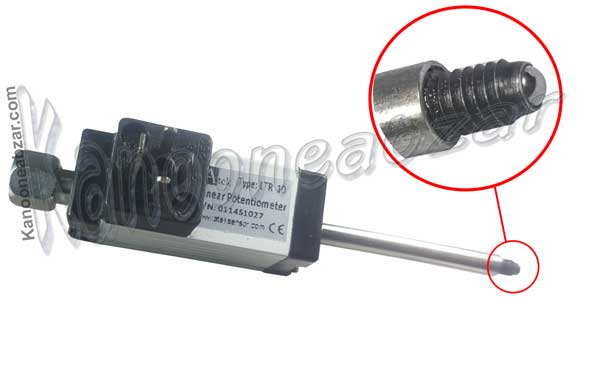

خط کش اهمی کوچک  LTR 10

 خط کش ابسولوت ABSOLUTE کورس 10 میلیمتر
خط کش های اهمی سری LTR شرکت آتک سنسور از نوع مطلق یا ابسولوت هستند به عبارت دیگر با قطع و وصل برق مکان خود را گم نمی کنند . در این خطکش ها سیگنال آنالوگ خروجی خط کش متناسب با میزان جابجایی تغییر می کند.

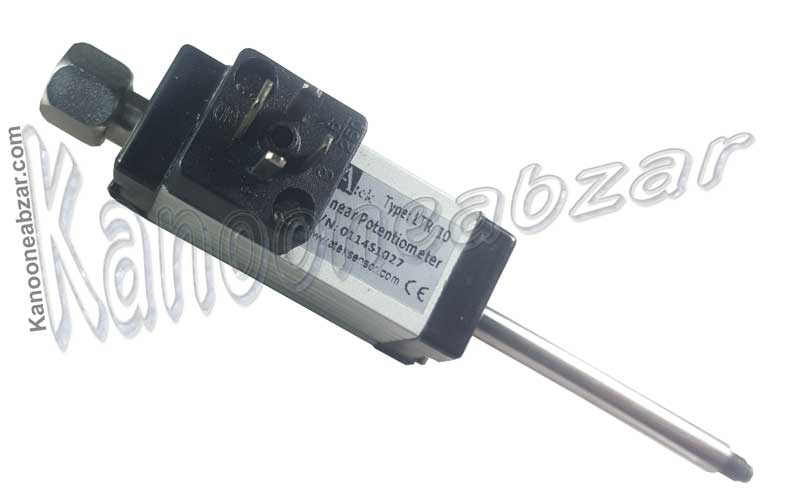

  خط کش مقاومتی  LTR

 مشخصات فنی خط کش پتانسیومتری LTR-10 MM

• طول مفید اندازه گیری 10 میلیمتر
• ولتاژتغذیه مولتی ولت و حداکثر 42 ولت ( خطکش های آنالوگ نوع 4 تا 20 و صفر تا ده ولت فقط 24 ولت )
• دمای محیطی که خط کش می تواند در آن کار نماید منهای 30 تا یکصد درجه سانتیگراد
• عمر معادل یکصد میلیون بار حرکت
• جنس میله از فولاد ضد زنگ
• جنس بدنه از آلومینیم
• نوع خروجی اهمی ( نوع ولتاژی صفر تا ده ولت LTM-V و نوع جریانی LTM-A نیز موجود است )
• جنس جاروبک فلزی و با کمترین مقاومت
• خروجی با سوکت چهار پین و یا کابل
• مقاومت یا  رزیستانس 5K OHM
• طولهای قابل ارائه از یک سانت تا سی سانت
• دارای فنر برگشت دهنده
• دقت بالا
• حداکثر سرعت حرکت 5 متر در ثانیه
• اندازه گیری بروش اهمی

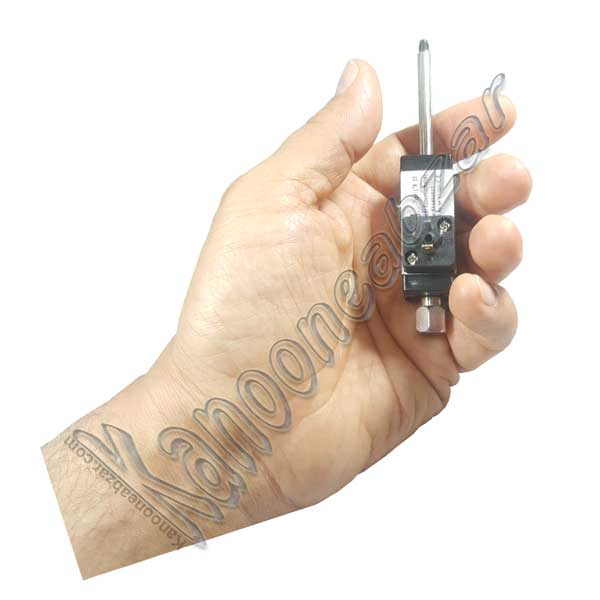

• کوچک و جمع و جور و مناسب فضاهای محدود
• درجه حفاظت فیزیکی IP40
• خطی , تکرار پذیر و قابل اعتماد

 طولهای استاندارد خط کش رزیستانسی ( اهمی )

طولهای استاندارد خط کش اهمی سری LTR بشرح زیر و بر حسب میلیمتر آمده است . طول استاندارد معادل طول مفید اندازه گیری است . طول کلی یا فیزیکی خطکش اهمی LTR بزرگتر از کورس نامی یا طول مفید آن است .


10 mm , 25 mm , 50 mm , 75 mm , 100 mm , 125 mm , 150 mm , 200 mm , 250 mm , 300 mm

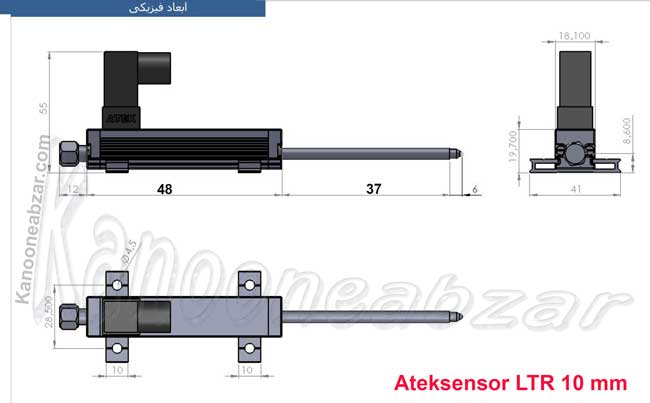

ابعاد فیزیکی خط کش اهمی LTR-10 mm




 ابعاد خطکش اهمی LTR





RESISTIVE LINEAR POTENTIOMETER LTR 10 mm



 متعلقات خط کش اهمی LTR-10 mm

قطعات همراه این خط کش که در کارتن آن قرار دارد در عکس دیده می شود که شامل خود خطکش ، سوکت ، براکت نصب ، یک برگ بروشور است .





خط کش الکترونیکی LTR 10 mm

قیمت خط کش اهمی LTR 10

جهت اطلاع از قیمت خط کش اهمی  LTR 10 لطفا با تلفن 02166395636 تماس حاصل فرمایید .



 نمایشگر خط کش اهمی LTR

نمایشگرهای EPA100 , EPA 200 , EPA300 مناسب اتصال به این خط کش هستند . البته از نمایشگر های نسل قبل شرکت آتکسنسور یعنی ALP44 , ALP77 ,  ALP94  نیز می توانید استفاده کنید . این نمایشگر ها ضمن داشتن رله خروجی می توانند خروجی سریال از نوع RS232 , RS485 ,USB , CANopen نیز داشته باشد . اگرچه این خطکش ها با انواع کنترلرهای PLC و میکرو کنترلر هماهنگ می گردد.





 سنسور خطی ابسولوت  LTR





 اطلاعات فنی  خط کش اهمی LTR-10mm



 نماینده شرکت آتک سنسور



شرکت آتک سنسور خط کش های اهمی متنوعی تولید می نماید .مدلهای زیر را نیز ببینید.
• خط کش های اهمی سری LTP
• خط کش های اهمی سری LTC
• خط کش های اهمی سری LTR
• خط کش های اهمی سری LT

مطالب فارسی زیر در مورد خط کش های اهمی در دسترس است می توانید مطالعه فرمایید .

  • ارتباط بین کورس مفید آندازه گیری با ابعاد ظاهری خط کش اهمی را اینجا ( ابعاد فیزیکی LTM ) ببینید
  • فیلم معرفی خط کش اهمی سری LTP  ساخت شرکت آتکسنسور را اینجا ( معرفی LTP )  ببینید.
  • فیلم معرفی خطکش آنالوگ سری LTM  را اینجا  ( معرفی LTM  ) ببینید.
  • معرفی و مقایسه مختصر خطکش های اهمی آتکشنسور را اینجا ( خط کش های اهمی )  ببینید.
  • موارد کاربرد خطکش های اهمی  اینجا ( موارد کاربرد خطکش اهمی ) کلیک فرمایید .
  • خطکش های آنالوگ شرکت آتک سنسور ترکیه را اینجا (خطکش های اهمی آتک سنسور) ببینید
