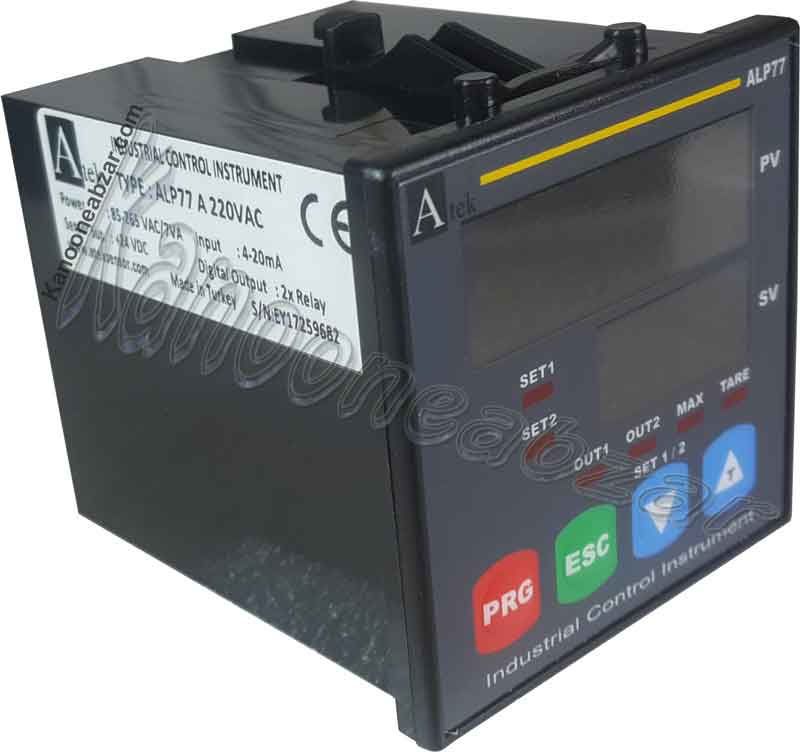

نمایشگر دیجیتال Ateksensor- ALP77-A

جهت اطلاع از قیمت با 02166393900 تماس بگیرید

سری : ALP77
ورودی جریان 4 تا 20 میلی آمپر
ولتاژ خروجی جهت اتصال سنسور 24 ولت
دو رله خروجی
ولتاژ کاری نمایشگر 85 تا 265 ولت AC
دمای کاری از 0 تا مثبت 50 درجه سانتیگرد

شرح
بازنگری ها

نمایشگر آنالوگ ALP77-A 4 to 20 ma

نمایشگر ALP77-A یک نمایشگر دیجیتال با ورودی آنالوگ است این نمایشگر ساخت شرکت آتک سنسور ATEKSENSOR ترکیه است. نمایشگر سری ALP یک نمایشگر قدرتمند برای اندازه گیری و کنترل کمیت آنالوگ 4 تا 20 میلی آمپر و یا 0 تا 20 میلی آمپر است. این نمایشگر در مدلهای دیگر با ورودی ولتاژ 0 تا 10 ولت ( ALP77-V ) و یا نوع پتانسیومتری برای اتصال به یک ولوم تولید می گردد.

نمایشگر 4 تا 20 میلی آمپر

نمایشگر خط کش اهمی 4 تا 20 میلی آمپر

این نمایشگر مناسب اتصال به خط کش های اهمی از نوع جریانی 4 تا 20 میلی آمپر می باشد خط کش هایی نظیر خط کش اهمی سری LTM-A و خط کش های LTP-A و خط کش های LTC-A میباشد. این نمایشگر ها قابل اتصال به هر ترنسدیوسری که خروجی جریان 0 تا 20 میلی آمپر یا 4 تا بیست میلی آمپر داشته باشد هست .

نمایشگر آتک سنسور ALP77-َ

هنگام اتصال خط کش و یا دیگر ترنسدیوسرهای 4 تا 20 میلی آمپر به این نمایشگر جریان خروجی از خط کش توسط این نمایشگر سنجیده شده و نمایش داده می شود .ضمن نمایش مقادیر این نمایشگر دارای دو رله خروجی جهت کنترل ماشین است.

نمایشگر با خروجی رله ALP77-A

این نمایشگر دو رله خروجی جهت کنترل ماشین در اختیار ما می گذارد این دو رله با توجه به موقعیت خط کش و اعداد انتخابی توسط کاربر و در نظر گرفتن دیگر پارامتر های تنظیمی اپراتور فعال می گردد.

رله چیست ؟

نمایشگر خط کش آهمی

ولتاژ تغذیه نمایشگر ALP77-A

اگر در هنگام خرید نمایشگر ALP77-A ولتاژ 220 ولت را انتخاب نمایید ولتاژ تغذیه نمایشگر از 85 تا 265 ولت می باشد . همچنین شما می توانید نمایشگر با تغذیه 24 ولت نیز خرید نمایید که در آن صورت نمایشگر با ولتاژ 24 ولت AC و یا DC کار خواهد کرد .

نمایشگر ترنسدیوسر 4 تا 20 میلی آمپر

ولتاژ تغذیه سنسور

در هنگام اتصال سنسور یا خط کش اهمی از نوع جریانی به نمایشگر ALP77-A نیاز به تغذیه خارجی نیست ولتاژ تغدیه سنسور توسط این نمایشگر تامین می گردد.

ابعاد نمایشگر دیجیتال ALP77-A

رله های خروجی ALP77-A

نمایشگر ALP77-A دارای دو رله خروجی است عملکرد این دو رله بطور مجزا و توسط چندین پارامتر تنظیم می گردد .چگونگی تنظیم و اطلاعات بیشتر را در منوال مطالعه فرمای
