نمایشگر دیجیتال EPA300 A ( با خروجی rs232 و 4-20 mA )

نمایشگر EPA300 با خروجی RS232 و 4-20mA

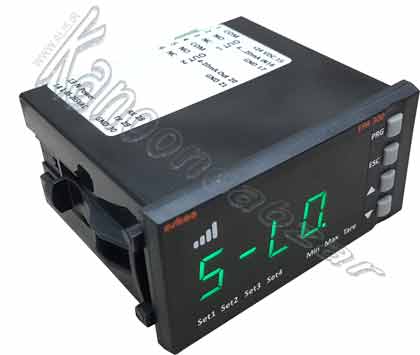

نمایشگر EPA300 A یک نمایشگر دیجیتال با ورودی آنالوگ از نوع 4 تا 20 میلی آمپر است. این نمایشگر ساخت شرکت آتک سنسور ATEKSENSOR ترکیه است . نمایشگرهای سری EPA نسل جدیدی از سری ALP است و برای اندازه گیری و کنترل کمیت جریان 4 تا 20 میلی آمپر به کار گرفته میشود. همچنین این نمایشگر دارای خروجی RS 232 و خروجی جریانی 4 تا 20 میلی آمپر میباشد. این نمایشگر در مدل های گوناگون با خروجی و ورودی های متفاوتی تولید شده است که میتوانید آن ها را در صفحه ( نمایشگر دیجیتال ) مشاهده کنید.

رله چیست ؟

نمایشگر با ورودی و خروجی جریانی

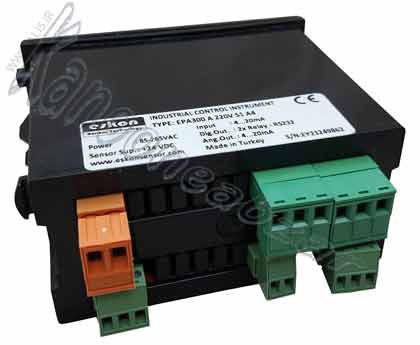

ورودی نمایشگر EPA300 از نوع 4 تا 20 میلی آمپر میباشد و مناسب سنسور هایی است که خروجی آن ها جریانی میباشد. همچنین این نمایشگر دارای خروجی RS 232 و خروجی جریانی چهار تا بیست میلی آمپر میباشد. این نمایشگر در مدل ساده تر هم موجود میباشد برای مثال نمایشگر EPA300 A که فقط ورودی آن جریانی بوده و خروجی ندارد. نمایشگر EPA300 A S1 که ورودی آن جریانی و خروجی آن RS 232 میباشد. تمامی نمایشگر های دیجیتال موجود را در صفحه ( نمایشگر دیجیتال ) مشاهده کنید.

فیلم معرفی انواع ورودی و خروجی نمایشگر سری EPA

 نمایشگر خط کش جریانی

مشخصات نمایشگر EPA300 A 220V S1 A4

•  ورودی جریانی 4 تا 20 میلی آمپر
•  خروجی جریانی 4 تا 20 میلی آمپر جهت اتصال به دیگر نمایشگر ها یا کنترل کننده ها . این نمایشگر سیگنال 4 تا بیست میلی آمپر را دریافت کرده و ضمن نمایش و کنترل ؛ یک سیگنال معادل سیگنال ورودی تولید می کند که می تواند به دیگر کنترل کننده ها برود .
• خروجی RS232
•  ولتاژ خروجی جهت اتصال به سنسور : 24 ولت
•  چهار رله خروجی برای کنترل دستگاه
•  ولتاژ تغذیه : 85 تا 265 ولت AC
•  رزولیشن 16 بیت (دقت دریافت سیگنال )
•  وزن : 190 گرم
•  دمای کاری 0 تا مثبت 50 درجه سانتی گراد
•  درجه محافظت پنل جلو : IP60
• درجه محافظت پنل پشت : IP20

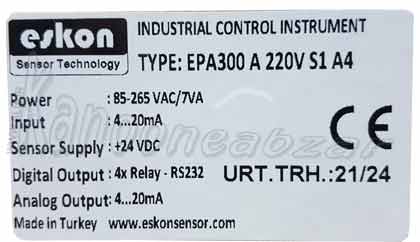

EPA300 A 220V S1 A4

 ابعاد فیزیکی

تفاوت نمایشگر های سری EPA در ابعاد و تعداد رله های آن ها است. در عکس زیر ابعاد فیزیکی EPA300 رو مشاهده میکنید. نمایشگر EPA100 از نظر ابعادی از همه کوچک تر و دارای دو رله خروجی است و نمایشگر EPA200 دارای سه رله خروجی و ابعاد بزرگ تر و نمایشگر EPA300 دارای 4 رله خروجی و ابعاد بزرگ تر نسبت به دیگر نمایشگر های سری EPA دارد.


  دیتاشیت نمایشگر چهار تا بیست میلی آمپر
