روتاری انکدر - مدار خروجی

مدارهای خروجی روتاری انکدر

Rotary Encoder output circuits

یکی از نکات در مورد روتاری انکدر نوع مدار خروجی است چندین نوع مدار خروجی توسط شرکتهای انکدر ساز ارائه شده است که به آن می پردازیم . نوع مدار خروجی معرف



نوع مدارات الکترونیکی است که در طبقات آخر مدارات الکترونیکی روتاری انکدرها بکار رفته است . نوع مدارات بکار رفته در طبقه آخر از این جهت اهمیت دارد که گاها این مدارات با مدارات دیگر تجهیزات مثل PLC ها هماهنگ نمی گردد .لذا توجه به نوع خروجی روتاری انکدر اهمیت دارد .

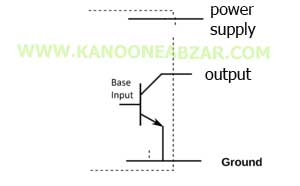

خروجی اوپن کلکتور

Encoder NPN Open collector output

در طبقه آخر مدارات اینگونه انکدرها معادل یک ترانزیستور بشکل زیر است .

Encoder-open-collector-output

همانطور که می دانید خروجی اینگونه مدارات sink است و نمی تواند سورس source باشد .

PNP Open collector output encoder

مدار معادل این روتاری انکودر بشکل زیر است .

 Encoder-open-collector-pnp-output

همانطور که می دانید خروجی اینگونه روتاری انکودرها سورس source می باشد.

خروجی ولتاژ  encoder voltage output

خروجی این انکودر بصورت ولتاژ است .

encoder-voltage-output

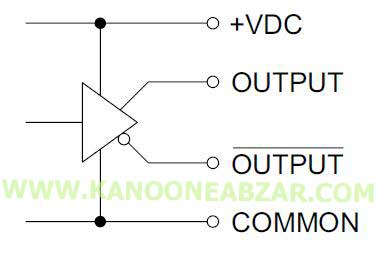

خروجی لاین درایور line driver output encoder

خروجی این انکودر ها در هر فاز شامل دو خروجی است که که یکی معکوس دیگری است مثل سیگنال A و سیگنال Ā .
encoder-line_driver_output
این نوع خروجی لاین درایور و مطابق استاندارد  RS-422A می باشد .این نوع خروجی در مقابل نویز بسیار مقاوم است و برای انتقال در مسافت های طولانی مناسب است .

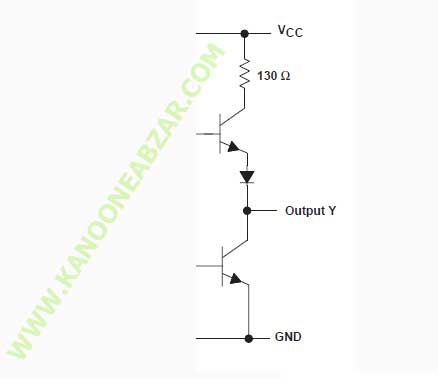

خروجی توتم پل encoder totem pole output

مدار خروجی این انکدرها بشکل زیر است .

encoder-totem-pole-output

توجه فرمایید مدار حاصل دو ترانزیستور NPN  است .

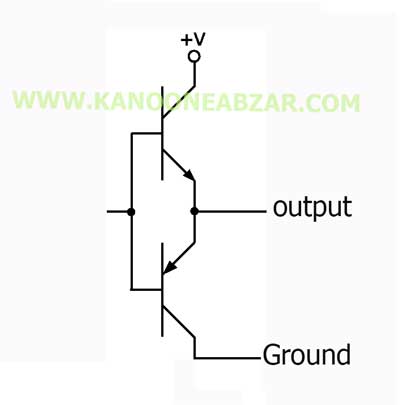

انکودر با خروجی پوش پول   push pull output encoder

مدار خروجی این انکودرها از ترکیب یک ترانزیستور NPN  و PNP   تشکیل شده است .این ترکیب اجازه می دهد که انکدر بصورت source و sink  کار نماید .

encoder-Push-pull-output

انکدرهای skywire  ترکیه را اینجا ( skywire ) ببینید.

مطالعه بیشتر در مورد انکودر (encoder ).

همه انکودرهای آماده فروش را اینجا( encoders) ببینید  .



نام مقاله :مدارهای خروجی

نام و لینک این مطلب  ( encoder-circuit )
