نمایشگر دیجیتال DRO

بازدید: 1477

دیجیتال ریدات

نمایشگر دیجیتال یا DRO وسیله ای است که سیگنال های الکتریکی خارج شده از خط کش دیجیتال Linear encoder و یا روتاری انکودر Rotary encoder را دریافت نموده و با اعمال ضرایبی نمایش می دهد . همچنین نمایشگرهای دومحور و بالاتر می توانند اعداد حاصل از محورها را ترکیب و با انجام محاسباتی اپراتور را یاری نمایند .

همچنین نمایشگرها می توانند خروجی مناسب برای انتقال اطلاعات به کامپیوتر داشته باشند . و در نوعی از آن که به نمایشگر اسپارک موسوم است یک خروجی جهت متوقف کردن ماشین در پایان عملیات براده برداری تعبیه شده .

نمایشگر مقدار زاویه

از آنجا که از نمایشگرهای دیجیتال برای سنجش زاویه نیز بکار گرفته می شوند نمایشگرهای شرکت sino و شرکت Ateksensor امکان نمایش میزان دوران با دقت هزارم درجه (000.000) و یا با فرمت درجه ، دقیقه ، ثانیه

( 000 , 00 , 00 ) را دارند .

نمایشگر دیجیتال - آپشن ها

نمایشگر های شرکت سینو و اتک سنسور علاوه بر نمایش اعداد امکانات زیر را ارائه می کنند .
• نمایش بصورت افزایشی (INCREMENTAL) یا مطلق ( ABSOLUTE)

• نمایش برحسب اینچ و میلیمتر و تبدیل به هم با یک دکمه

• صفر کردن محور ها با زدن یک کلید

• دادن مقدار به محورها

• صفحه تقسیم مجازی یا تقسیم دایره ای ( صفحه تقسیم مجازی برای فرز)

• عملگرد شیرینک (ماشین کاری با یک ضریب)

• نصف کردن مقدار محورها یا بدست آوردن وسط قطعه کار

• ضریب تصحیح ( کالیبراسیون ) بصورت خطی

• ضریب تصحیح چند قطعه ای ( SEGMENTS) امکان کالیبراسیون با ضرایب متغیر در طول خطکش –در این حالت خط کش می تواند حداکثر به صد قسمت تقسیم شده و در هر قسمت ضریب جداگانه ای اعمال گردد.

• ماشین حساب مثلثاتی

• امکان معرفی نوع ماشین ( تراش ، فرز ، سنگ زنی ، بورینگ ، اسپارک)

• امکان نمایش حاصل جمع حرکت دو خط کش ( دو محور )

• امکان انتخاب محور چهارم بصورت چرخشی یا خطی ( بعد رسیدن به 360 درجه دوباره صفر می گردد)

• امکان خاموش کردن صدای بوق کلید ها

• امکان نمایش بصورت قطری و شعاعی ( مناسب ورنیه حرکت عرضی دستگاه تراش)

• امکان پیداکردن وسط یک دایره یا چهار ضلعی

• امکان اعمال عملیات ریاضی (+ ، - ، × ، ÷) روی عدد نمایش داده شده روی محور ها

• و امکان برگشت (UNDO )

• امکان خاموش کردن ظاهری صفحه نمایش ( در این حالت دستگاه روشن و حرکت خط کش ها ثبت میگردد)

• امکان پیدا کردن صفر خط کش یا رفرنس یا HOME

• امکان تعریف لیمیت چپ و راست ( محدود کردن شمارش در سمت چپ و راست )

• سوراخ کاری با فواصل مساوی روی خط مایل

• برنامه تسهیل ماشینکاری روی مسیر دایره ای یا R زدن

• برنامه ماشینکاری جهت ایجاد یک مستطیل عمق دار روی قطعه کار

• اندازه گیری میزان زاویه قطعه کار

• هدایت حرکت ماشین با در نظر گرفتن قطر ابزار

• دارای حافظه جهت افست های ابزار های مختلف

• دارای برنامه فیلتر نمایش جهت کابردهایی که در آن لرزش داریم

• و....

نمایشگر های دیجیتال شرکت آتک سنسور

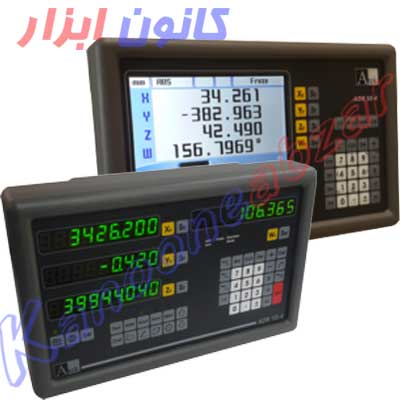

شرکت آتک سنسور نمایشگرهای ADR10-2 , ADR10-3 , ADR10-4 , ADR50-2 ,ADR50-3 , ADR50-4 را بصورت دو ، سه و یا چهار محور ارائه کرده است .تمام نمایشگرهای فوق می توانند آپشن خروجی RS232 جهت ارتباط با PC را داشته باشند . همچنین نمایشگرهای سه محور با خروجی مناسب ماشین اسپارک به عنوان آپشن قابل ارائه است .
نمایشگر آتک سنسور

نمایشگرهای تک محور شرکت آتک سنسور

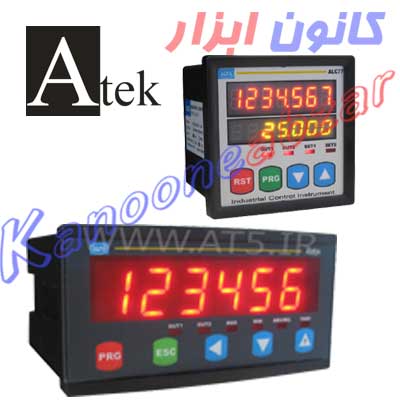

همچنین نمایشگرهای تک محور ALC77 , ALC94 ساخت این شرکت است این نمایشگرها نیز می توانند بصورت آپشن دارای خروجی RS232 جهت ارتباط با کامپیوتر باشند . از دیگر قابلیت های این نمایشگرها داشتن چند رله جهت کنترل ماشین است .
نمایشگر تک محور

نمایشگرهای دیجیتال شرکت سینو SINO

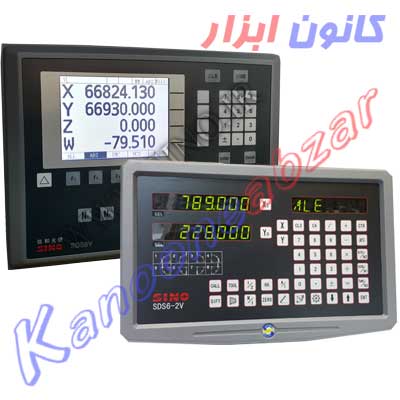

شرکت سینو که پیشروترین شرکت سازنده خط کش و نمایشگر دیجیتال است نمایشگر های SDS6-2v , SDS6-3v , SDS2MS-2 , SDS2-3ms , SDS5 , را تولید کرده است نمایشگرهای سینو چین بهترین نمایشگری است که در حال حاضر در بازار ایران عرضه می گردد .

نمایشگر دیجیتال سینو
