الماس تراشکاری

اینسرت تراشکاری یا الماس تراشکاری یک فولاد آلیازی سخت است که برای تراشیدن با برش دیگر فلزات بکار گرفته می شود . اینسرت ها با توجه به شکل و جنس و نوع کار و روش بستن روی هولدر و.... دسته بندی می شوند .

اینسرت تراشکاری

جهت دیدن الماس های آماده فروش اینجا ( خرید الماس تراشکاری ) کلیک کنید.

الماس تراشکاری – نوع کار

الماس های تراشگاری بسته به نوع کاربرد به دسته های زیر تقسیم می شوند

  • الماس های کف تراشی
  • الماس های گام زنی جهت تولید پیچ یا مهره
  • الماس های برش که اغلب برای برش و یا ایجاد شیار استفاده می گردد .
  • الماسهای تراشکاری که بیشتر روی هلدرهای روتراش بسته شده و در دستگاه تراش کاربرد دارند
  • الماسهای سرامیکی که برای تراش فلزات سخت و یا خاص بکار برده می شود .

الماس تراشکاری – شکل الماس

الماس ها با توجه به شکل ظاهریشان دسته بندی می شوند . مثلا



الماس تراشکاری TPKN16

یک الماس بشکل مثلث است اولین حرف ( T ) از نام الماس نشانگر شکل الماس است . بطور نمونه می توانید مشخصات کامل الماس TPKN1603 و الماس TPKN1603 GOLD و الماس TPKN2204 را ببینید .

حروف دیگر

  • A      الماس چهار گوش با زاویه 85 درجه
  • B      لوزی با زاویه 82 درجه
  • C      لوزی با زاویه 80 درجه
  • D     الماس لوزی شکل با زاویه 55 درجه
  • E      الماس لوزی شکل با زاویه 75 درجه
  • K      متوازی الاضلاع با زاویه 55 درجه
  • L      مستطیل با زاویه 90 درجه
  • M     لوزی شکل 86 درجه
  • S      مربع
  • R      گرد
  • W     هشت پر با زاویه کوچک 80 درجه



الماس تراشکاری TPKN 1603

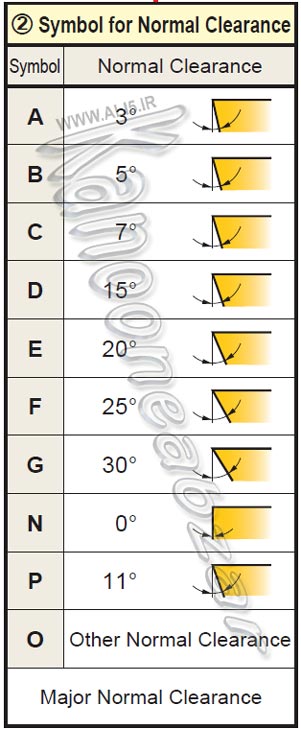

حرف دوم از نام الماس میزان زاویه نقطه تماس الماس با قطعه کار را مشخص می کند در مورد الماس نمونه 11 درجه است در مورد زاویه های دیگر عکس زیر را ببینید

 الماس تراشکاری



الماس تراشکاری TPKN 1603

حرف سوم میزان تلرانس یا درصد خطای ابعاد اینسرت را مشخص می کند . در جدول زیر این مقادیر تعریف شده .

اینسرت تراشکاری



الماس تراشکاری TPKN 1603

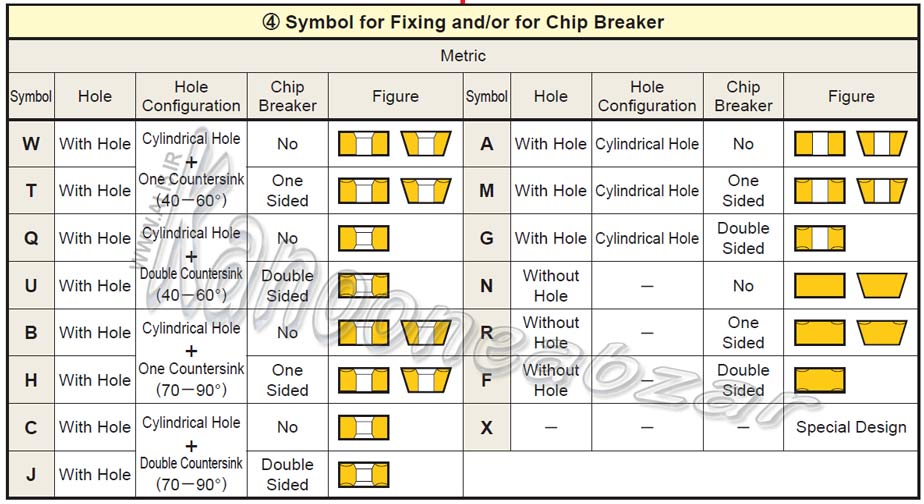

حرف سوم نوع سوراخ وسط الماس تراشکاری ؛ روش بسته ؛ داشتن براده شکن ؛ امکان استفاده از دو روی الماس و ... را مشخص می کند . الماس فوق بدون سوراخ و بدون براده شکن یا گل است . حروف دیگر را در جدول زیر ببینید.

الماس تراشکاری  ZCC



الماس تراشکاری TPKN 1603

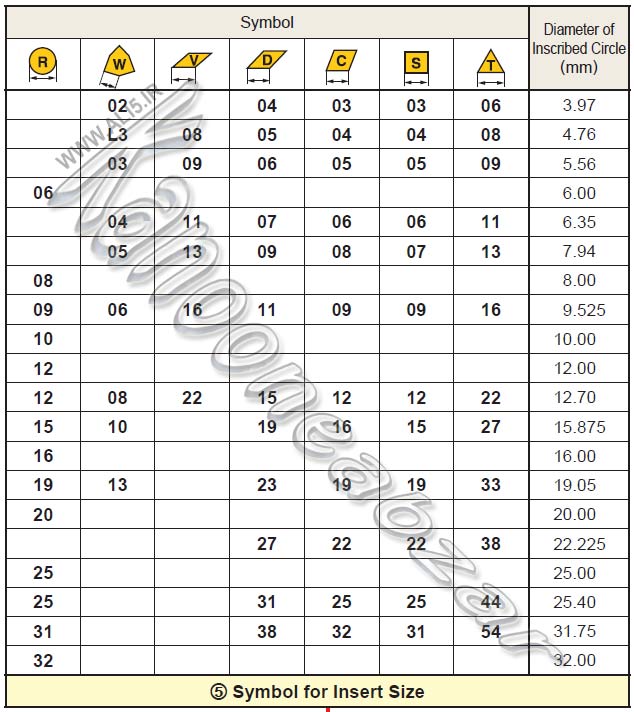

عدد 16 اشاره به اندازه الماس تراشکاری دارد در مورد این الماس طول یک ضلع مثلث 16 میلیمتر است . در مورد دیگر الماسها جدول زیر را ببینید .

الماس تراشکاری  KLP



الماس تراشکاری TPKN 1603

عدد 03 مشخص کننده ضخامت الماس است معمولا با بزرگ شدن اضلاع الماس ضخامت نیز افزایش می یابد مثلا
الماس TPKN 2204 که با افزایش اندازه اضلاع ضخامت نیز افزایش یافته . البته توجه داشته باشید منظور از عدد 03 ضخامت سه میلیمتر نیست ابعاد دقیق را از جدول زیر ببینید .

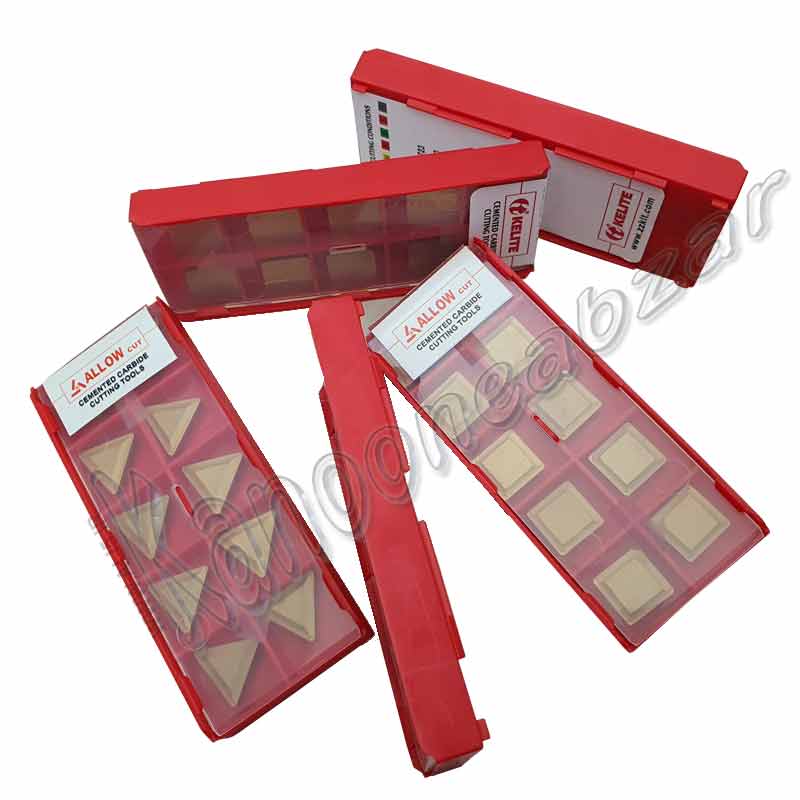

الماس تراشکاری ALLOW CUT
