انکودر تک چرخ رزولوشن 10 میلیمتر (محیط چرخ 250 میلیمتر)

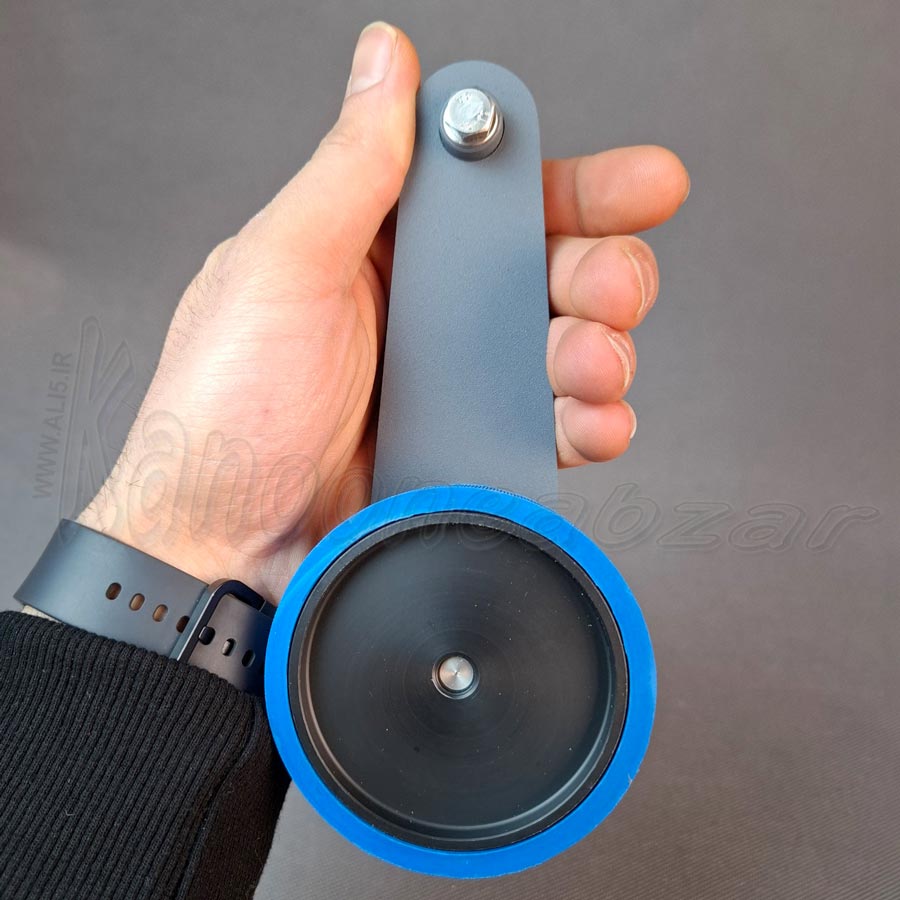

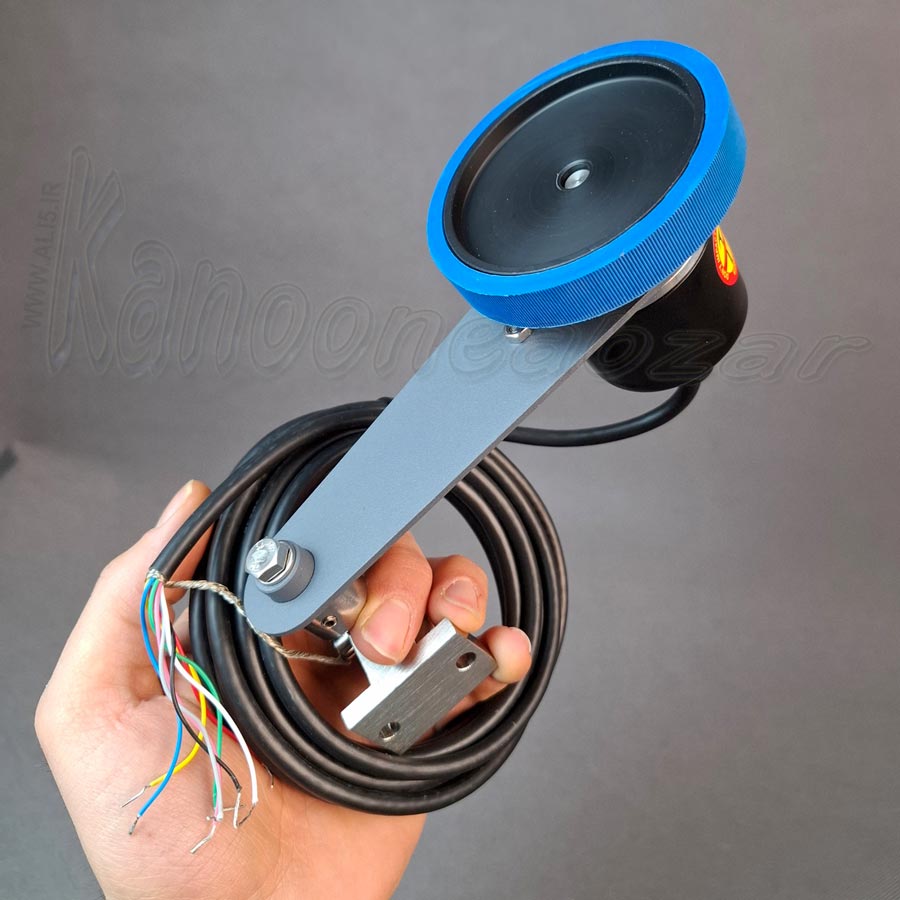

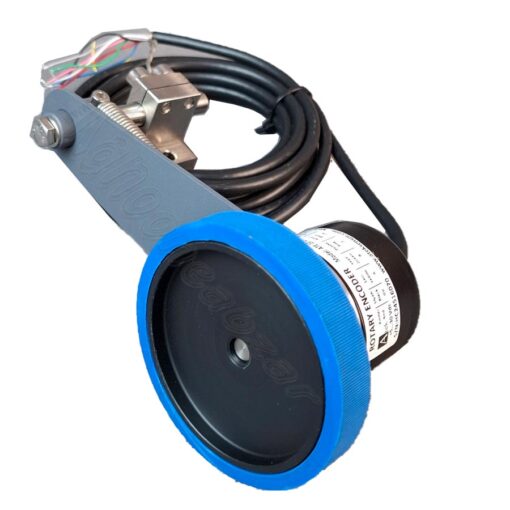

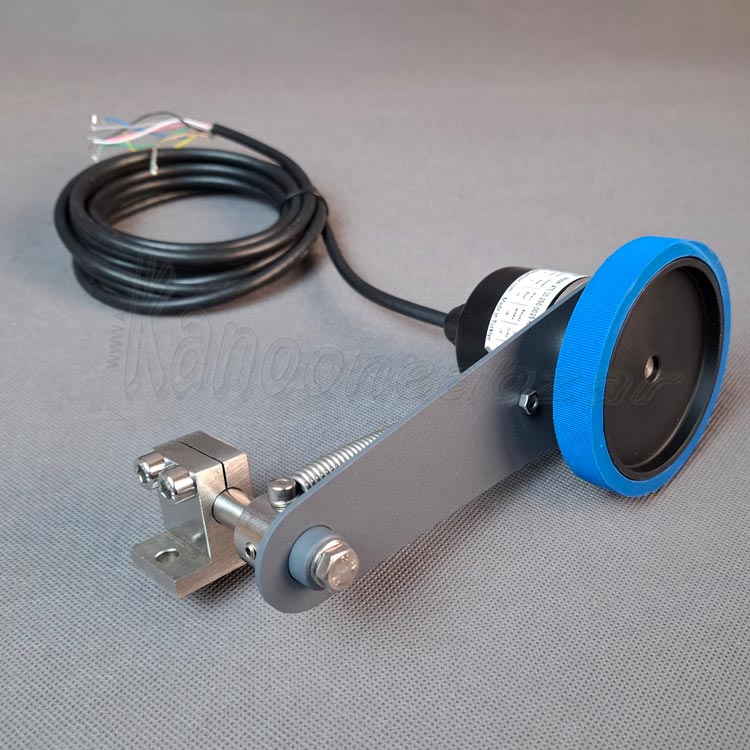

 روتاری انکودر تک چرخ با رزولوشن 10 میلیمتر

این روتاری انکودر چرخ دار، سری ATE 10 است که میتواند میزان جابجایی را با رزولوشن 10 میلیمتر اندازه گیری نماید. این روتاری انکودر چرخ دار برای اندازه گیری میزان جابجایی خطی طراحی شده است و این مدل از نوع تک چرخ است و نوع دو چرخ آن نیز موجود است که میتوانید آن را در صفحه روتاری انکودر چرخ دار مشاهده کنید. محیط چرخ این روتاری انکودر 250 است که مدل 256 آن در رزولوشن های مختلف موجود است. این محصول ساخت شرکت آتک سنسور ترکیه است. این انکودر با رزولوشن های 250 میلیمتر، 25 میلیمتر، 10 میلیمتر، 5 میلیمتر‌، 1 میلیمتر، 0.5 میلیمتر، 0.25 میلیمتر، 0.1 میلیمتر، 0.05 میلیمتر موجود است.

برای مثال منظور از رزولوشن 10 میلیمتر این است که وقتی انکودر 10 میلیمتر حرکت کند در خروجی یک پالس ایجاد میشود.

مشخصات فنی انکودر تک چرخ

• رزولوشن 10 میلیمتر
• مناسب اندازه گیری طول
• شکل موج خروجی همانند روتاری انکودر
• قطر چرخ 6 میلیمتر
• محیط چرخ 250 میلیمتر
• دقت بالا
• بدنه محکم
• نصب آسان
• ولتاژ کاری 5 تا 30 ولت
• خروجی 6 سیگنال A , B , Z , Ā , B̄ , Z̄
• دمای کاری منفی 25 تا مثبت 85 درجه سانتی گراد
• دارای سه متر کابل
• نهایت سرعت حرکت 3000 دور بر دقیقه

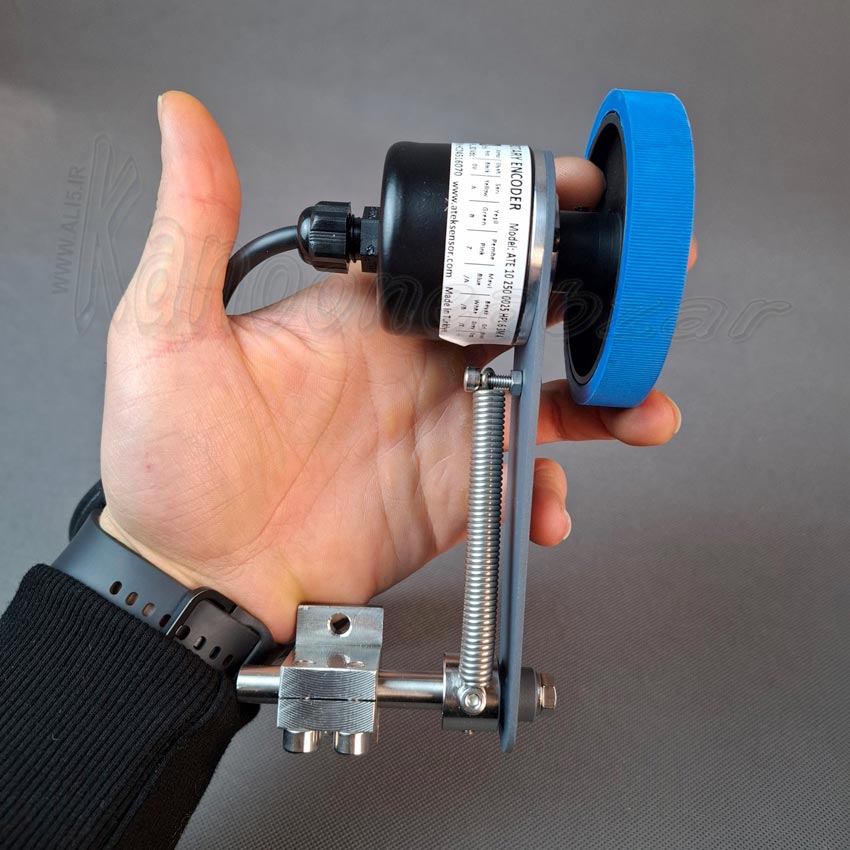

ATE 10 250 25 HPL 6 3M A

این روتاری انکدر، چرخ دار و با رزولوشن 10 میلیمتر است که همانطور که گفته شد 6 سیگنال خروجی دارد و ولتاژ کاری آن نیز از 5 ولت تا 30 ولت است. همانطور که گفته شد این روتاری از نوع تک چرخ است و اگر نیاز به دو چرخ دارید به صفحه چرخ انکودر مراجعه کنید

خرید روتاری انکودر چرخدار 10 میلیمتر

جهت اطلاع از قیمت ، خرید و مشاوره با تلفن 02166393900 تماس حاصل فرمایید.
