سنسور زاویه شفت دار 90 درجه (خروجی جریانی 4 تا 20 میلی آمپر. پادساعتگرد)

سنسور زاویه 90 درجه 4 تا 20 میلی آمپر

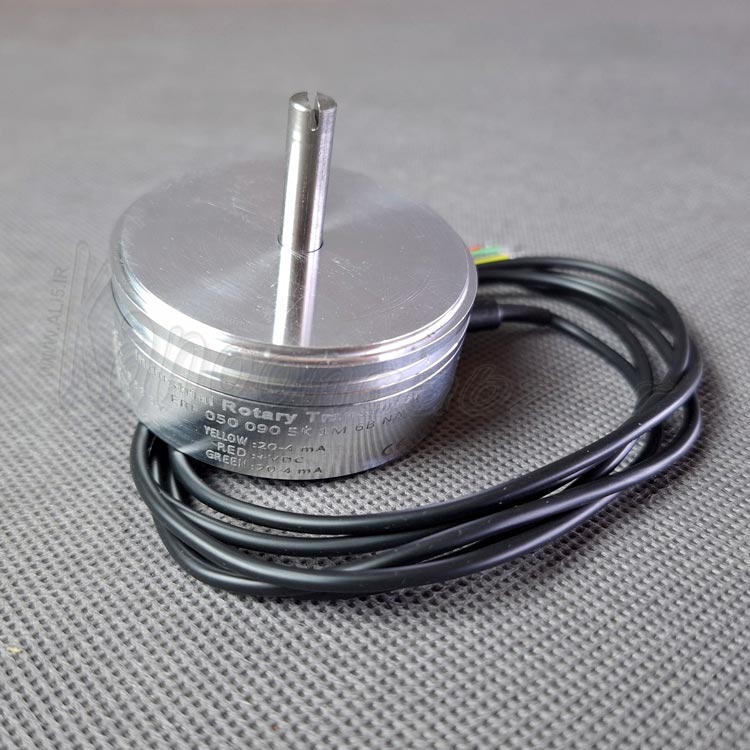

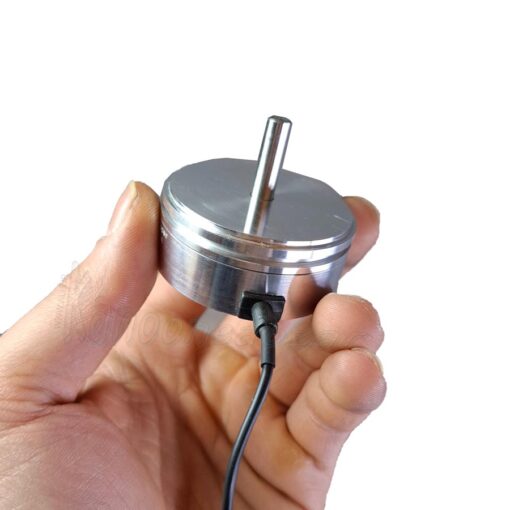

سنسور زاویه شفت دار آتک سنسور مدل ERP50 که قطر بدنه آن 50.8 میلیمتر است و در مدل های 60 و 90 و 345 و 350 و 355 تولید شده است و این مدل 90 درجه با خروجی جریانی 4 تا 20 میلی آمپر است.

قطر شفت این سنسور در دو مدل است. 6 میلیمتر و 6.34 میلیمتر، که این مدل از نوع 6 میلیمتر است. این سنسور با خروجی های اهمی و جریانی (4 تا 20 میلی آمپر) موجود است که مدل جریانی آن دو مدل ساعتگرد و پاد ساعتگرد دارد که این سنسور از نوع پاد ساعتگرد (CCW) است.

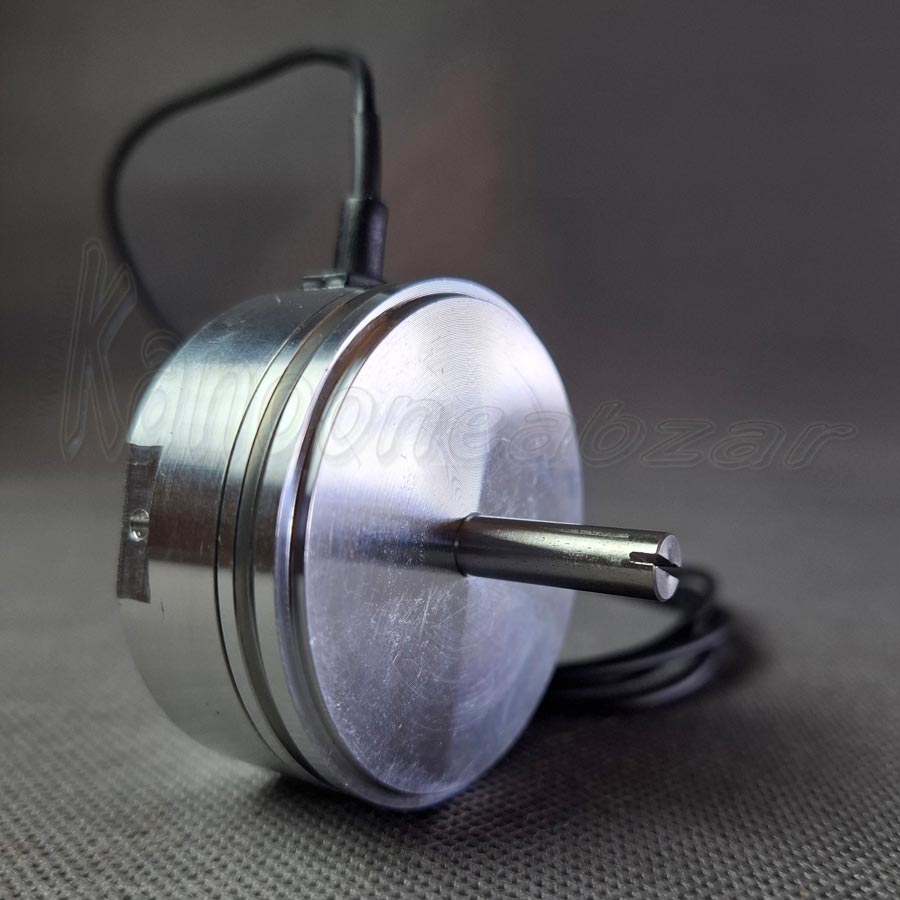

شفت این سنسور از نظر مکانیکی میتواند 360 درجه بچرخد اما فقط 90 درجه را تشخیص میدهد. برای مثال اگر سنسور را از 90 درجه بیشتر بچرخانید دیگر خروجی ثابت میماند و وقتی به نقطه صفر درجه نزدیک شویم صفر میشود و سپس وقتی به صفر  درجه برسیم مجدد اندازه گیری انجام میشود. فیلم نحوه کار کردن این سنسور را در صفحه (سنسور زاویه ERP) مشاهده کنید.

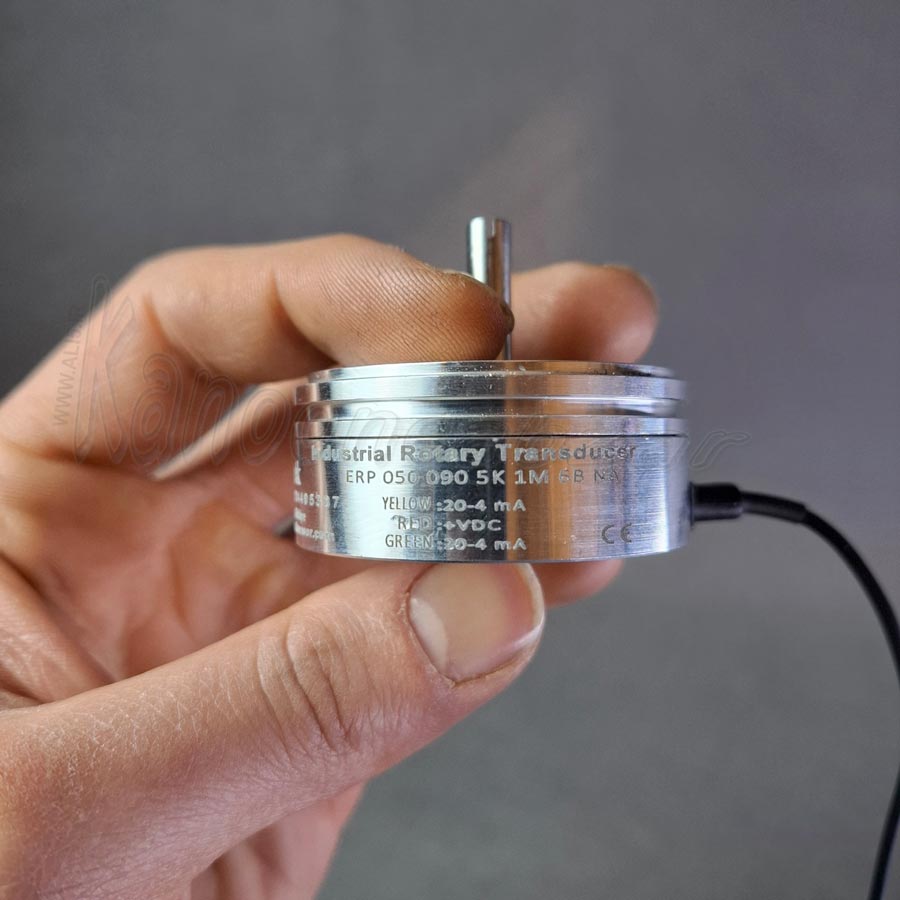

سنسور زاویه 90 درجه صنعتی با خروجی جریان

خروجی این سنسور زاویه از نوع جریانی 4 تا 20 میلی آمپر است که مدل اهمی آن نیز موجود است. همچنین ولتاژ کاری این سنسور میتواند از 12 ولت تا 30 ولت باشد. عمر این سنسور طبق گفته ی شرکت آتک سنسور 10 میلیون چرخش است و این سنسور میتواند در دمای منفی 25 درجه تا مثبت 75 درجه کار کند.

مشخصات سنسور زاویه 90 درجه جریانی

• مناسب اندازه گیری 90 درجه
• قطر بدنه 8 میلیمتر
• خروجی جریانی 4 تا 20 میلی آمپر
• پاد ساعتگرد
• ولتاژ کاری 12 تا 30 ولت
• قطر شفت 6 میلیمتر با طول 6 میلیمتر
• عمر 10 میلیون بار حرکت
• دمای کاری منفی 25 تا مثبت 75 درجه سانتیگراد
• طول کابل 1 متر

 سنسور زاویه 90 درجه جریانی ERP

ابعاد فیزیکی این سنسور زاویه را میتوانید در دیتاشیت انتهای صفحه مشاهده کنید.

 دیتاشیت سنسور زاویه ERP
