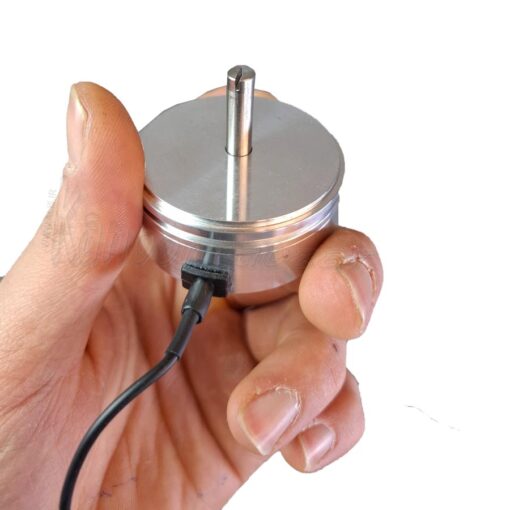

سنسور زاویه شفت دار 60 درجه (خروجی اهمی)

سنسور زاویه 60 درجه

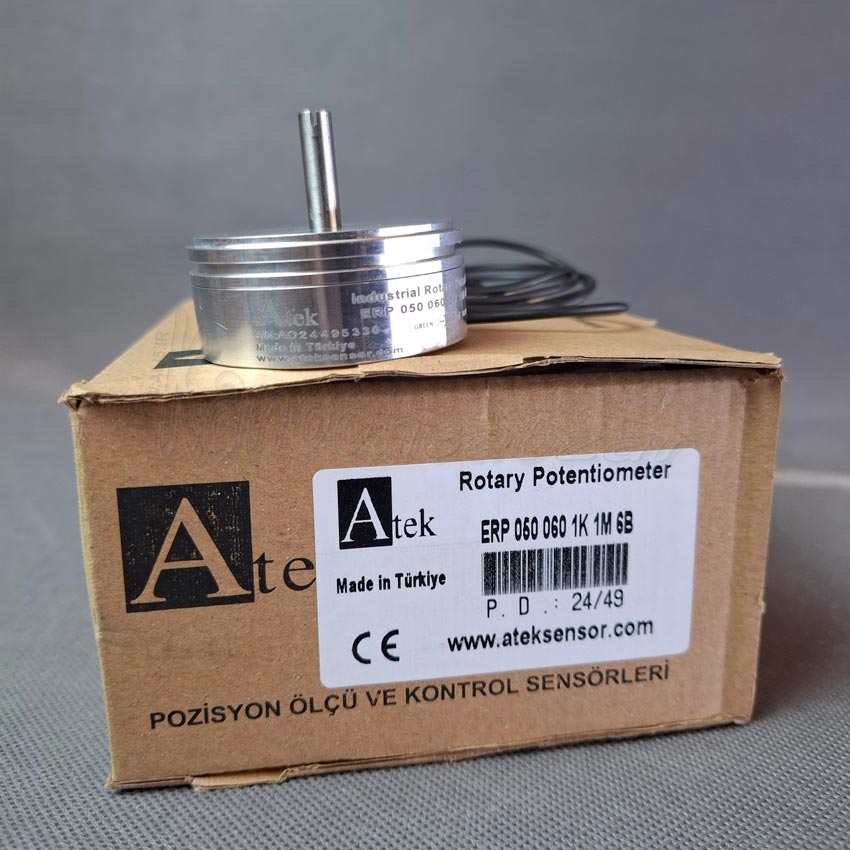

سنسور زاویه شفت دار آتک سنسور مدل ERP50 که قطر بدنه آن 50.8 میلیمتر است و در مدل های 60 و 90 و 345 و 350 و 355 تولید شده است و این مدل 60 درجه با خروجی 1 کیلو اهم است.

قطر شفت این سنسور در دو مدل است. 6 میلیمتر و 6.34 میلیمتر، که این مدل از نوع 6 میلیمتر است. این سنسور با خروجی های اهمی و جریانی (4 تا 20 میلی آمپر) موجود است که مدل جریانی آن دو مدل ساعتگرد و پاد ساعتگرد دارد.

شفت این سنسور از نظر مکانیکی میتواند 360 درجه بچرخد اما فقط 60 درجه را تشخیص میدهد. برای مثال اگر سنسور را از 60 درجه بیشتر بچرخانید دیگر خروجی ثابت میماند و وقتی به نقطه صفر درجه نزدیک شویم صفر میشود و سپس وقتی به صفر  درجه برسیم مجدد اندازه گیری انجام میشود. فیلم نحوه کار کردن این سنسور را در صفحه (سنسور زاویه ERP) مشاهده کنید.

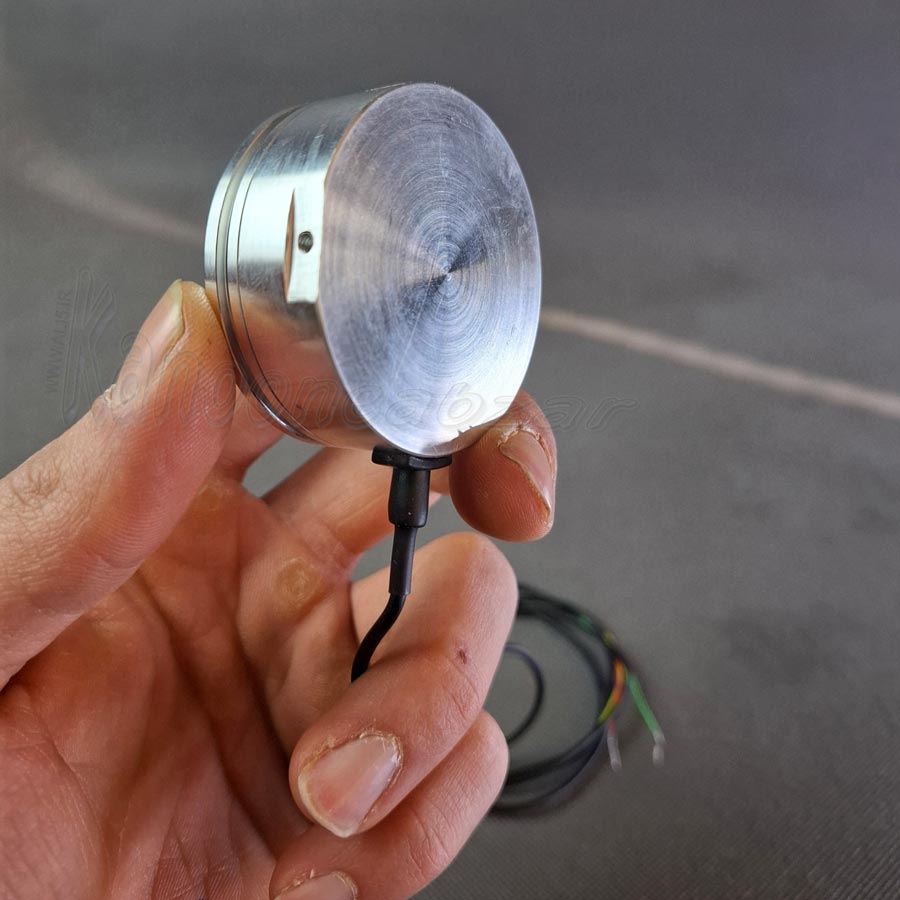

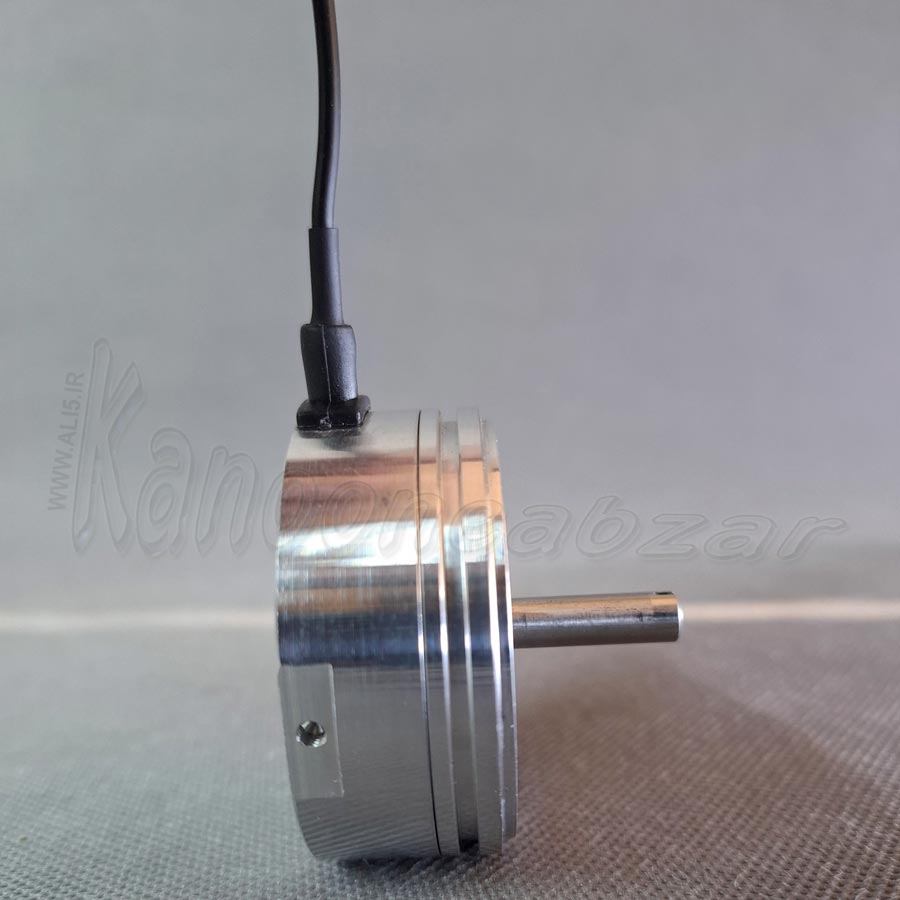

سنسور زاویه 60 درجه صنعتی

خروجی این سنسور زاویه از نوع اهمی 1 کیلو اهم است که مدل های 4 تا 20 میلی آمپر آن نیز موجود است. همچنین ولتاژ کاری این سنسور میتواند از 1 ولت تا 42 ولت باشد. عمر این سنسور طبق گفته ی شرکت آتک سنسور 10 میلیون چرخش است و این سنسور میتواند در دمای منفی 25 درجه تا مثبت 75 درجه کار کند.

مشخصات سنسور زاویه 60 درجه

• مناسب اندازه گیری 60 درجه
• قطر بدنه 8 میلیمتر
• خروجی اهمی 1 کیلو اهم
• ولتاژ کاری 1 تا 42 ولت
• قطر شفت 6 میلیمتر با طول 6 میلیمتر
• عمر 10 میلیون بار حرکت
• دمای کاری منفی 25 تا مثبت 75 درجه سانتیگراد
• طول کابل 1 متر

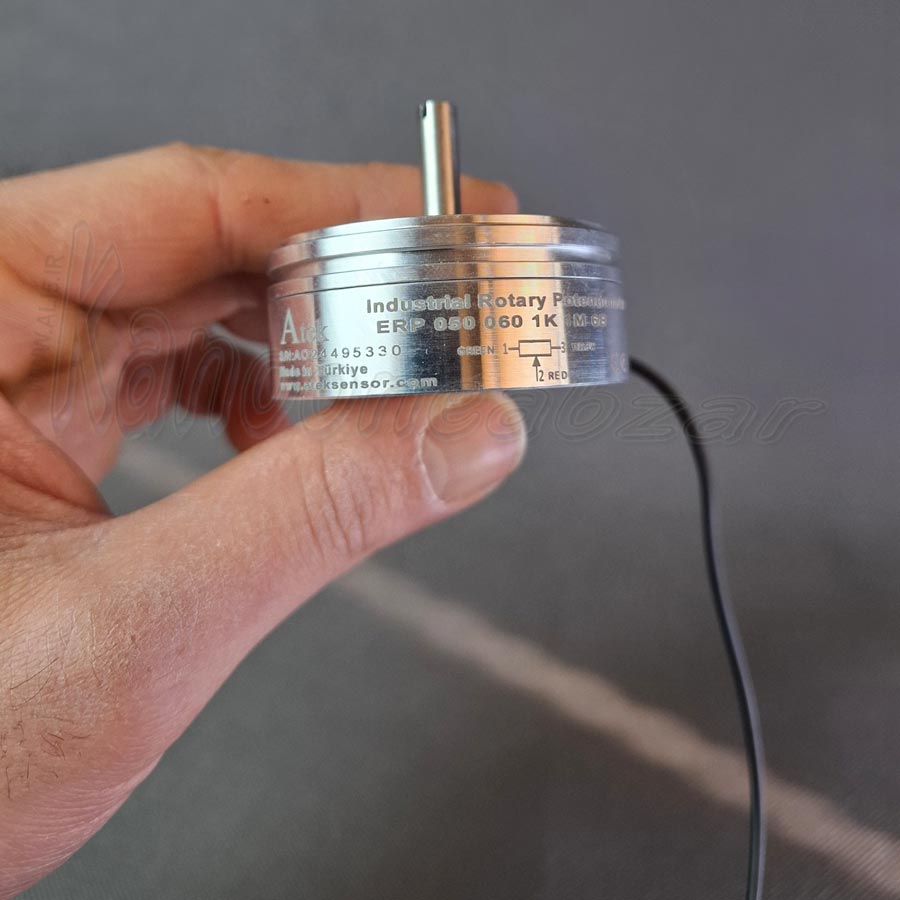

سنسور زاویه 60 درجه ERP

ابعاد فیزیکی این سنسور زاویه را میتوانید در دیتاشیت انتهای صفحه مشاهده کنید.

دیتاشیت سنسور زاویه ERP
