روتاری انکودر کامپکت 1024
روتاری انکودر سری T20 یک روتاری انکودر با ابعاد کوچک از روتاری انکودر های شرکت آتک سنسور ترکیه است این روتاری انکودر علاوه بر کوچک بودن، کنتاک لس هم می باشد. به عبارت دیگر شفت این روتاری انکودر به بدنه متصل نبوده و در نزدیکی آن چرخش می کند. قطر بدنه این روتاری انکودر ۲۰ میلیمتر است. شفت این روتاری انکودر دارای یک سوراخ به قطر 5 میلیمتر است که قطر 6 میلیمتر آن نیز موجود است. این روتاری انکودر با رزولوشن های مختلف تا رزولیشن ۱۰۲۴ پالس تولید می گردد. سرعت چرخش بسیار بالا و درجه حفاظت بالا در مقابل آب و گرد و غبار از دیگر مزیت های این روتاری انکودر است.
در فیلم زیر این روتاری انکودر کوچک و قدرتمند بیشتر معرفی شده است.

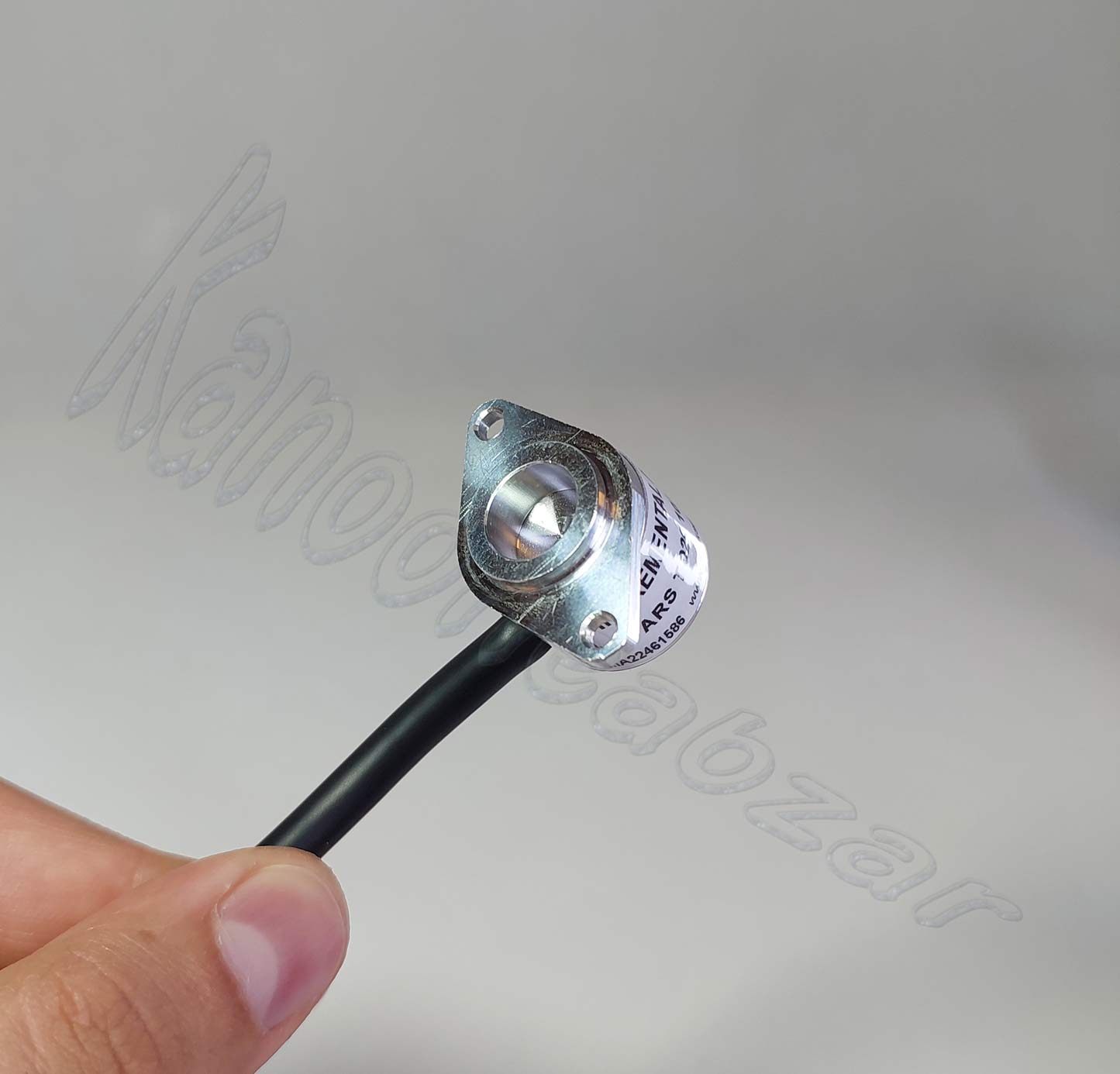

روتاری انکودر 1024 دوربالا
همانطور که می دانید شافت این روتاری انکودر با بدنه آن اتصال فیزیکی نداشته و به همین سبب بلبرینگ حذف گردیده و با ارتقاء مدارات الکترونیکی، این انکودر توانسته با سرعت ۳۰ هزار دور در دقیقه دوران نماید این روتاری انکودر مناسب کاربردهای با سرعت بالا است همانطور که میدانید اکثر روتاری انکودر ها میتوانند حداکثر ۶۰۰۰ دور دوران نمایند.
مشخصات روتاری انکودر سری T20
- ساختار مغناطیسی و کانتکت لس
- رزولوشن ۱۰۲۴ پالس
- قطر بدنه ۲۰ میلیمتر
- ولتاژ تغذیه 5 ولت
- قطر شافت ۱۵ میلیمتر و قطر سوراخ ۵ میلیمتر
- سرعت چرخش تا ۳۰ هزار دور بر دقیقه
- دقت بالا
- دارای طول عمر بالا
- دارای ابعاد کوچک
- دارای نیم متر کابل
- دارای استاندارد IP68

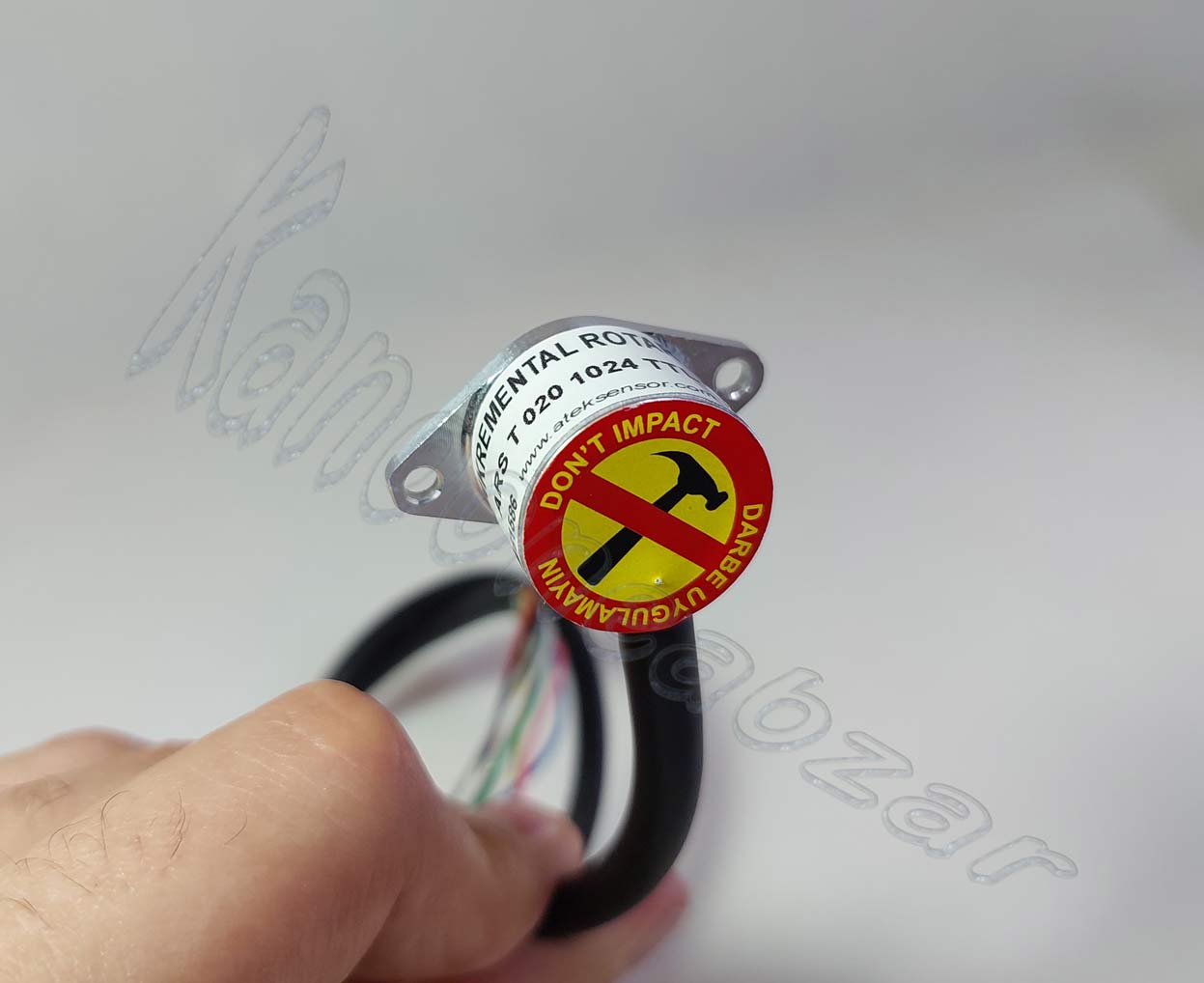

روتاری انکودر 1024 پالس سرعت بالا
یکی از محدود کننده های سرعت در روتاری انکودر ها بلبرینگ ها هستند با حذف بلبرینگ ها یکی از موانع حذف می گردد در این روتاری انکودر حذف بلبرینگ نه تنها باعث برداشته شدن این محدودیت می گردد بلکه اصطکاک ناشی از چرخش بلبرینگ نیز حذف می گردد. این روتاری انکودر میتواند با سرعت سی هزار دور بر دقیقه چرخش نماید.

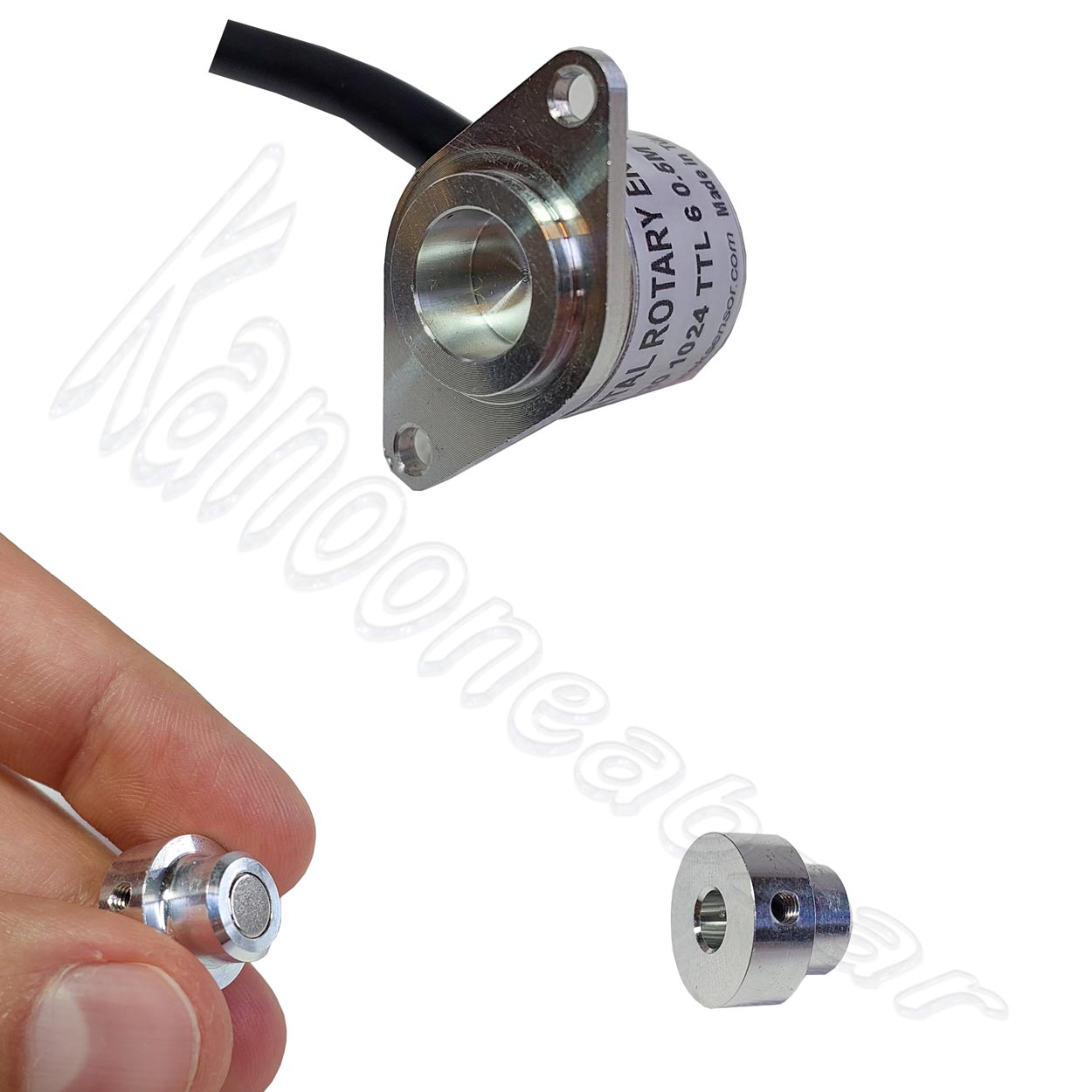

روتاری انکودر 1024 ضد آب IP68
از ویژگی های این روتاری انکودر درجه حفاظت بالای آن در مقابل آب و گرد و غبار است آی پی این روتاری انکودر ۶۸ است (IP68 چیست؟) و نشان دهنده مقاومت بالای آن در مقابل آب و گرد و غبار است. همونطور که میدونید درجه حفاظت قطعات در برابر آب و گرد و غبار با آی پی تعریف می گردد عدد دهگان از عدد آی پی مربوط به نفوذ گرد و غبار است و در بازه ۱ تا ۶ می باشد عدد ۶ بهترین حفاظت است هرچه این عدد بالاتر می رود گرد و غبار های ریز تر نمیتوانند وارد قطعه گردند. بر اساس این تعریف حتی ریزگردها نیز نمیتوانند وارد این قطعه گردند.
عدد یکان نشانگر حفاظت قطعه در مقابل آب است این عدد از ضعیف ترین یعنی ۱ تا قوی ترین یعنی ۸ دسته بندی شده است بنابراین بر اساس این آی پی این قطعه می تواند به طور دائم در زیرآب کار نماید.

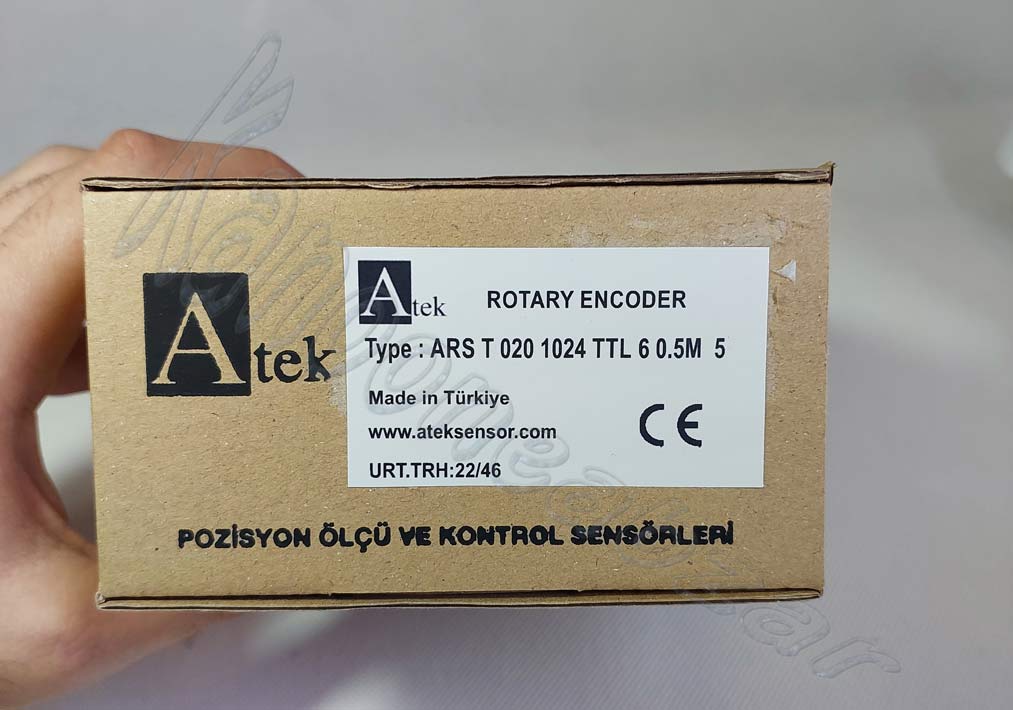

شرکت Ateksensor ترکیه ، روتاری انکودرهای کوچکی از نظر شکل ظاهری و ابعاد تولید کرده است
- روتاری انکدر کوچک مغناطیسی ARS T20 که ظاهری کوچک و جمع و جور دارند .
- روتاری انکدر مغناطیسی ARS-T40 که کوچک می باشد.
- روتاری انکدر مغناطیسی ARS B37 که دارای بدنه ای به قطر 37 میلیمتر میباشد .
- روتاری انکدر مغناطیسی ARS B38 که قطر بدنه آن 37 میلیمتر میباشد .
- روتاری انکدر مغناطیسی ARS S37 که دارای بدنه ای به قطر 37 میلیمتر میباشد .
روتاری انکودر با قطر 20 میلیمتر
قطر بدنه این روتاری انکودر ۲۰ میلیمتر است. قطر سوراخ آن 5 میلیمتر است.
دیگر ابعاد این روتاری انکودر را میتوانید در پی دی اف زیر بیابید.
