سوکت صنعتی M23 مستقیم، فلزی، 8+1 پین، قفل مهره‌ای، چیدمان پین پادساعتگرد، رنج کابل 6 تا 14.5 میلی‌متر

سوکت صنعتی M23 مستقیم فلزی با آرایش 8+1 پین و چیدمان پین پادساعتگرد، برای اتصال مطمئن در کاربردهای صنعتی طراحی شده است. استفاده از مکانیزم قفل مهره‌ای در کنار بدنه فلزی مقاوم، استحکام بالا و پایداری اتصال را در برابر لرزش، کشش کابل و شرایط کاری سخت تضمین می‌کند. این کانکتور با پشتیبانی از رنج کابل 6 تا 14.5 میلی‌متر، انعطاف‌پذیری مناسبی در نصب فراهم کرده و گزینه‌ای قابل اعتماد برای سیستم‌های اتوماسیون صنعتی، تجهیزات کنترلی و خطوط تولید محسوب می‌شود.

تصویر زیر نمایی از آرایش پین‌ها و مشخصات فنی این سوکت صنعتی را نشان می‌دهد. این سوکت از مجموع 9 پین با ساختار 8+1 بهره می‌برد که در آن، 8 پین برای عبور جریان نامی 8 آمپر طراحی شده‌اند و پین بزرگ‌تر امکان انتقال جریان تا 20 آمپر را دارد. این مدل قابلیت کار در ولتاژ 300 ولت AC و 150 ولت DC را دارا است. در بخش سیم‌کشی، برای 8 پین استفاده از سیم AWG 16 با سطح مقطع 1.5 میلی‌متر مربع و برای پین بزرگ‌تر سیم AWG 14 با سطح مقطع 2.5 میلی‌متر مربع در نظر گرفته شده است.

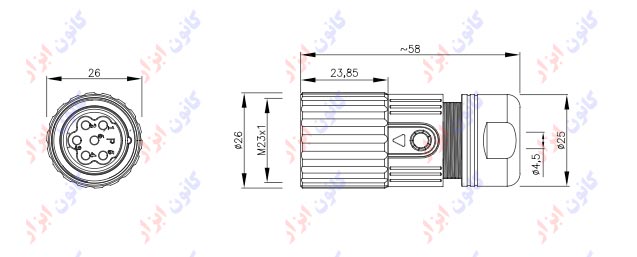

در تصویر زیر، ابعاد فیزیکی این سوکت صنعتی نمایش داده شده است.

تصویر زیر مشخصات ابعادی پین های سوکت را نشان می‌دهد.

عکس زیر مربوط به پین بزرگ تر میباشد.
