سوکت صنعتی M23 پنلی زاویه ‌دار 90 درجه، 8+1 پین، قفل پیچی، چیدمان پین پادساعتگرد

سوکت صنعتی M23 پنلی زاویه دار 90 درجه با آرایش 8+1 پین و چیدمان پین پادساعتگرد، گزینه ای ایده آل برای کاربردهای صنعتی با محدودیت فضا و نیاز به نصب ثابت روی پنل است. این کانکتور با بدنه مقاوم و قفل پیچی، اتصال مکانیکی مطمئن و پایدار را در برابر لرزش و تنش های محیطی فراهم می کند. طراحی پنلی زاویه دار 90 درجه باعث بهینه سازی مسیر کابل کشی و کاهش فشار مکانیکی بر کابل می شود و آن را برای استفاده در سیستم های اتوماسیون صنعتی، سروو موتورها و تجهیزات کنترلی مناسب می سازد.

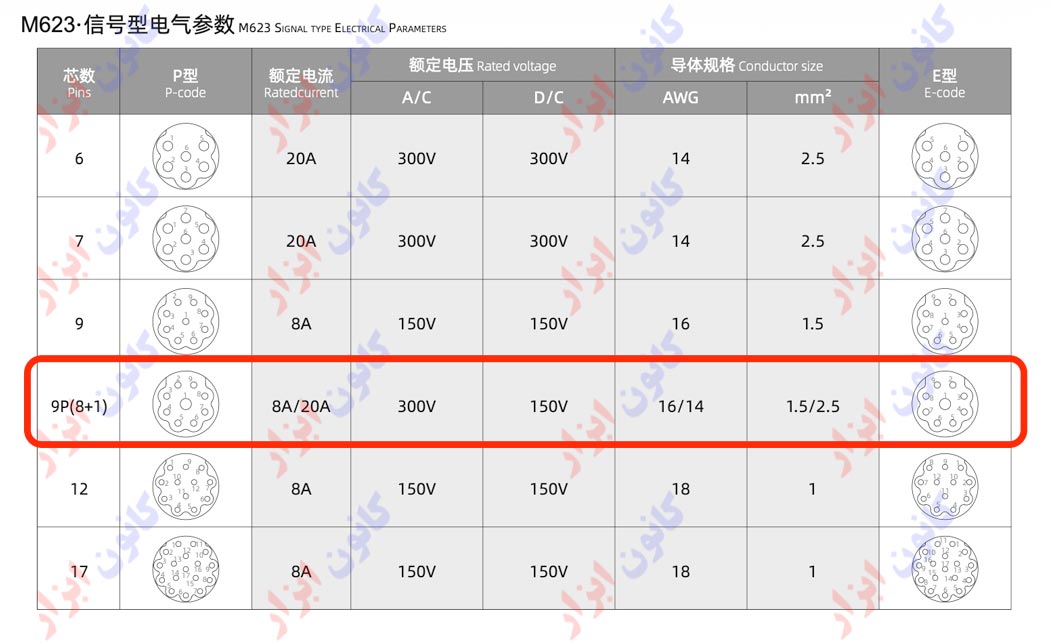

در عکس زیر موقعیت قرار گیری پین های این سوکت رو مشاهده میکنید. همچنین سایر ویژگی های این سوکت نیز درج شده است.
سوکت صنعتی M23 دارای 9 پین (8+1) است که 8 پین آن قابلیت عبور جریان نامی 8 آمپر را دارند و پین بزرگ‌تر امکان عبور جریان تا 20 آمپر را فراهم می‌کند. این سوکت برای ولتاژ نامی 300 ولت AC و 150 ولت DC طراحی شده است. برای 8 پین استفاده از سیم سایز AWG 16 با سطح مقطع 1.5 میلی‌متر مربع و برای پین بزرگ‌تر استفاده از سیم سایز AWG 14 با سطح مقطع 2.5 میلی‌متر مربع در نظر گرفته شده است.

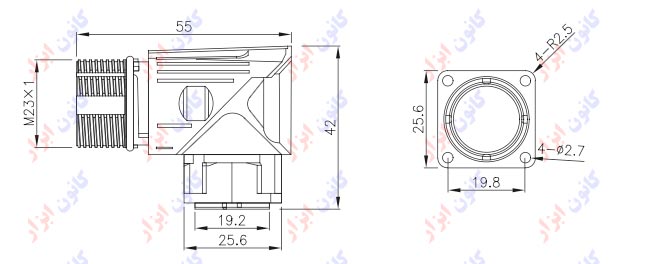

در تصویر زیر، ابعاد فیزیکی این سوکت صنعتی نمایش داده شده است.

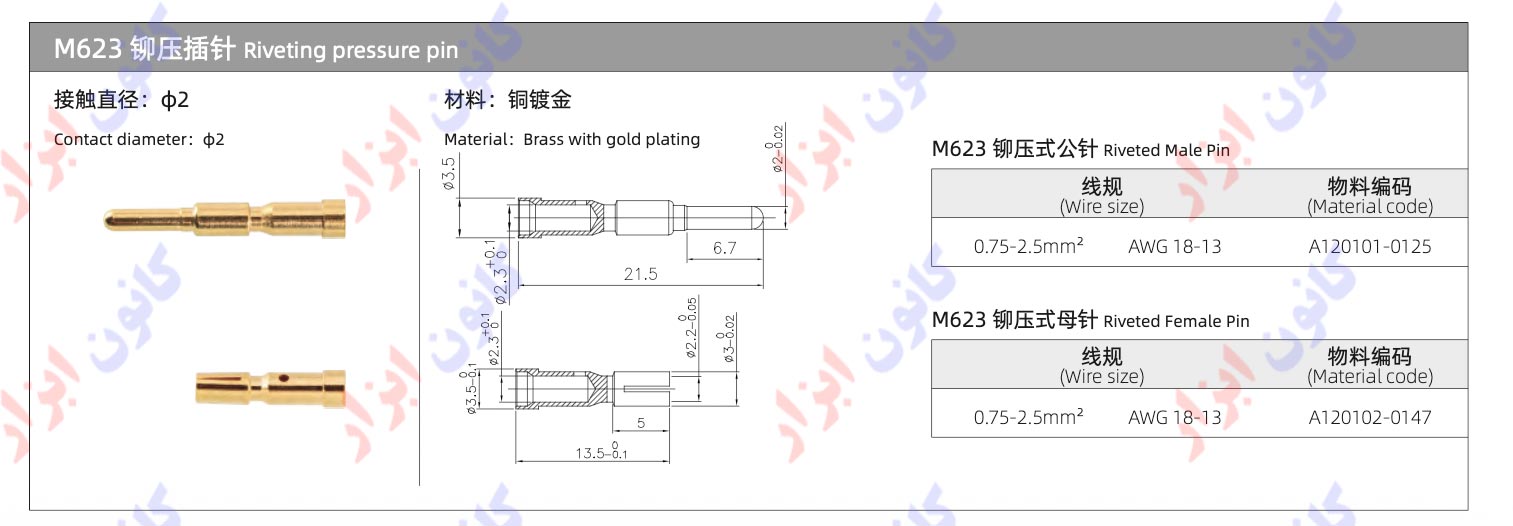

در ادامه ابعاد فیزیکی پین های این سوکت صنعتی نمایش داده شده است.

عکس زیر مربوط به پین بزرگ تر میباشد.
