سوکت و کانکتور M23
سوکت و کانکتور صنعتی سری M23، استانداردترین رابط برای انتقال سیگنال و قدرت در سیستمهای سروو درایو و انکودر است. این کانکتورها با رزوه متریک M23، قفلشو بودن و محافظت کامل در برابر نویز الکترومغناطیسی (EMC)، عملکرد بدون خطای ماشینآلات CNC و سیستمهای اتوماسیون را تضمین میکنند.

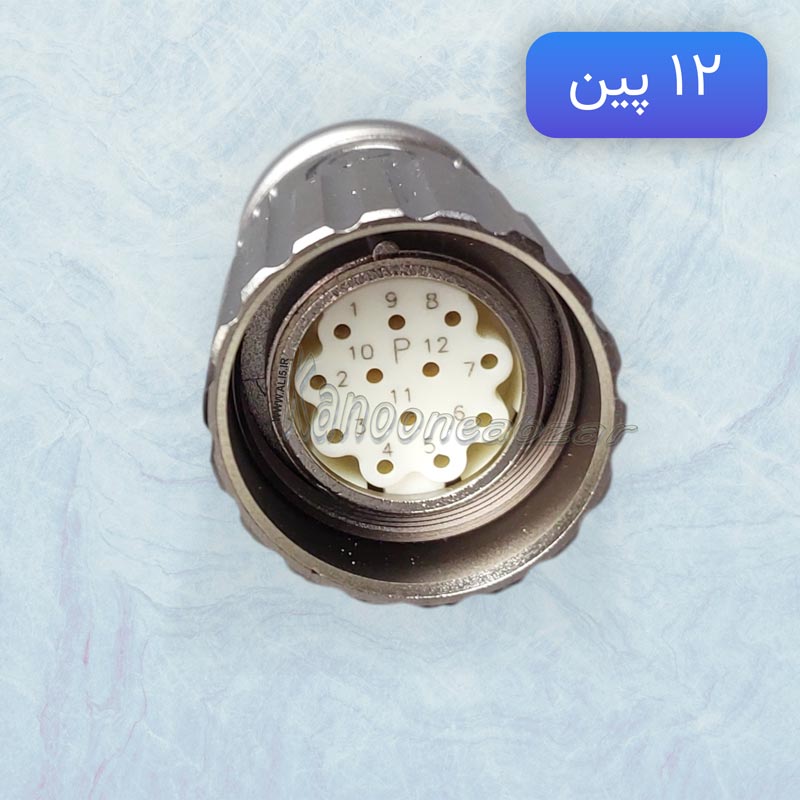

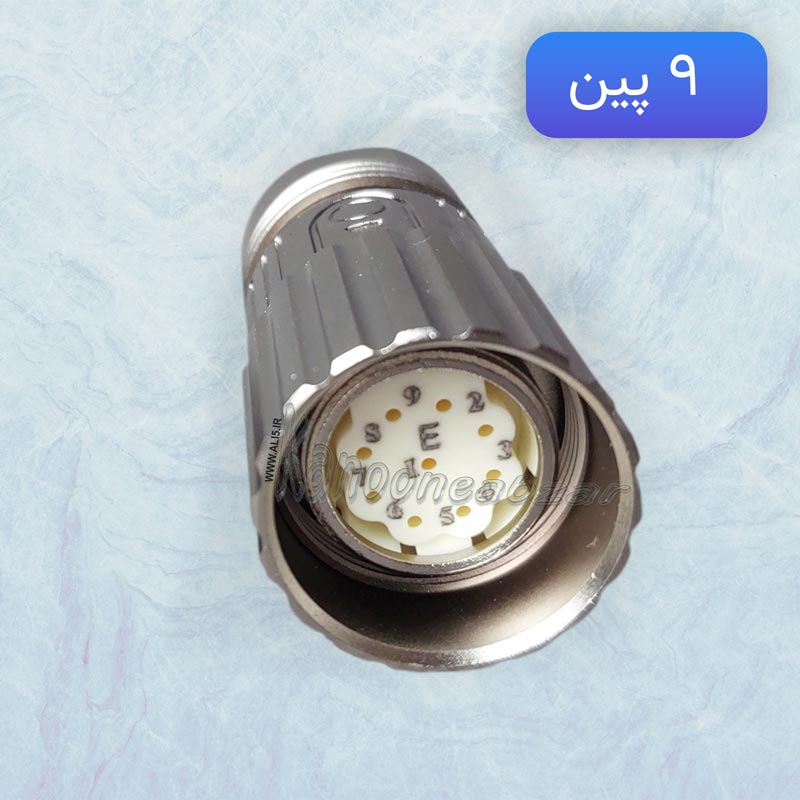

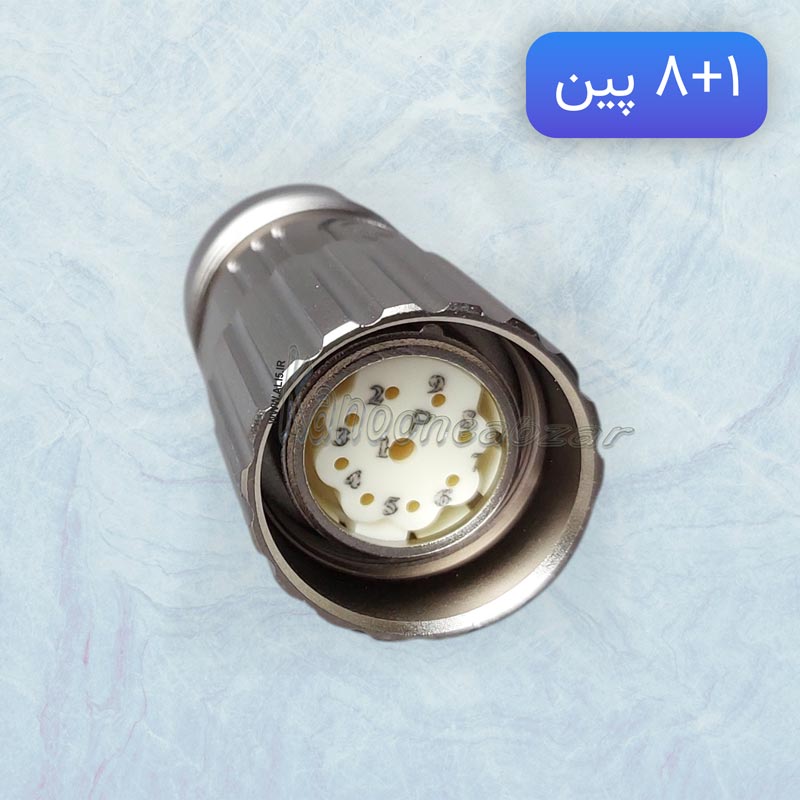

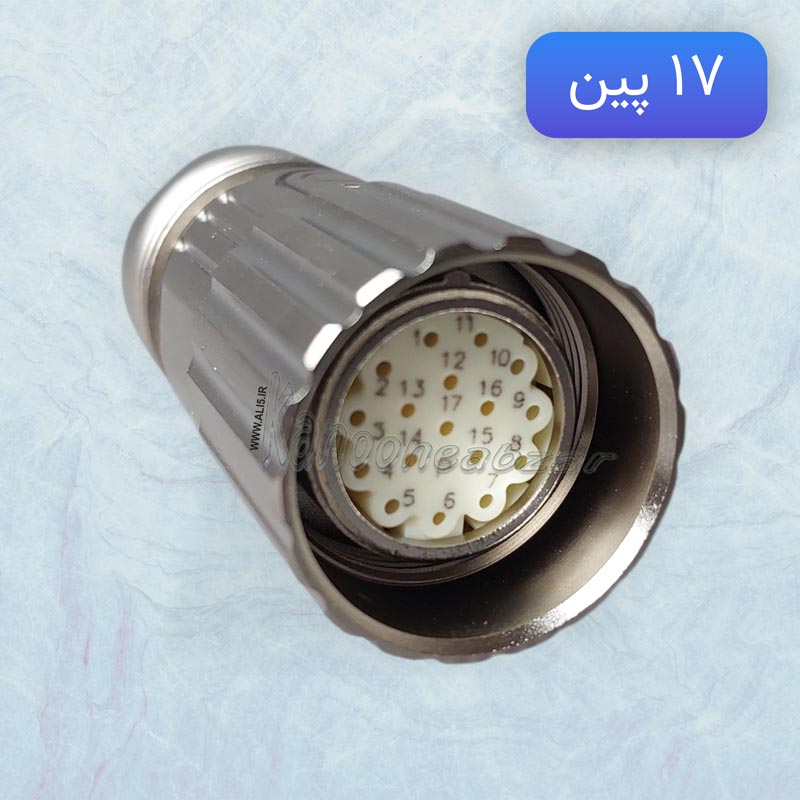

- ✔ تنوع پین: مدلهای ۶، ۹ (۸+۱)، ۱۲ و ۱۷ پین برای کاربردهای سروو و انکودر.
- ✔ فرم بدنه: مدل صاف (Straight) و چپقی (Right Angle).
- ✔ متریال: بدنه تمام فلزی شیلددار با پینهای روکش طلا (Gold Plated).
- جهت مشاهده فیلم نحوه مونتاژ سوکت M23 به پایین تر مراجعه کنید
راهنمای فنی انتخاب کانکتور M23
در صنعت اتوماسیون، از سوکت های سری M23 برای انتقال سیگنال و برق استفاده میکنند که در مدل های 8+1 و 9 و 12 و 17 پین موجود است. البته تنوع این سوکت ها فقط در تعداد پین ها نیست و در نحوه نصب و اتصال هم تفاوت هایی دارند که در فیلم بالا کامل توضیح داده شده است.
| جنس بدنه | برنج با آبکاری نیکل | بدنه فلزی مقاوم، ضدزنگ و مناسب محیط صنعتی |
| جنس آببندی | رزین اپوکسی / لاستیک | جلوگیری از نفوذ آب، گردوغبار و روغن |
| جنس پینها | برنج / فسفر برنز با روکش طلا | انتقال پایدار سیگنال و کاهش نویز |
| جنس عایق داخلی | PBT / PA66 | پلاستیک صنعتی نسوز و عایق الکتریکی قوی |
| جنس قالب تزریقی | TPU / PVC | روکش انعطافپذیر و مقاوم در برابر سایش |
| مقاومت تماس | ≤ 5 میلیاهم | کاهش افت ولتاژ و افزایش دقت سیگنال |
| طول عمر مکانیکی | ≥ 500 بار اتصال | مناسب استفاده مداوم صنعتی |
| بازه قطر کابل | 6 تا 10 میلیمتر | سازگار با اغلب کابلهای صنعتی |
| دمای کاری | 40− تا 125+ درجه سانتیگراد | عملکرد پایدار در شرایط سخت محیطی |
کدام مدل مناسب کار شماست؟
سوکت چپقی یا صاف؟ اگر فضای پشت موتور یا تابلوی برق محدود است، مدل چپقی (Angled) با زاویه ۹۰ درجه توصیه میشود. این طراحی فشار کششی را از روی کابل برداشته و از قطعی سیم در درازمدت جلوگیری میکند. برای اتصالات بینراهی، مدل صاف مناسبتر است.
تشخیص جهت پینها: هنگام خرید، به چیدمان پینها (ساعتگرد یا پادساعتگرد) دقت کنید. سوکتهای سرکابلی (مادگی) مکمل سوکتهای پنلی روی موتور (نری) هستند. نقشه فنی هر محصول در گالری تصاویر قابل مشاهده است.
نکته تخصصی: در محیطهای صنعتی با نویز بالا (نزدیک درایوهای فرکانسی)، شیلد کابل را به بدنه فلزی سوکت متصل کنید تا خاصیت قفس فارادی (Faraday Cage) کامل شود.
