فیلم معرفی این سنسور را در (سنسور زاویه برگشت پذیر) مشاهده کنید

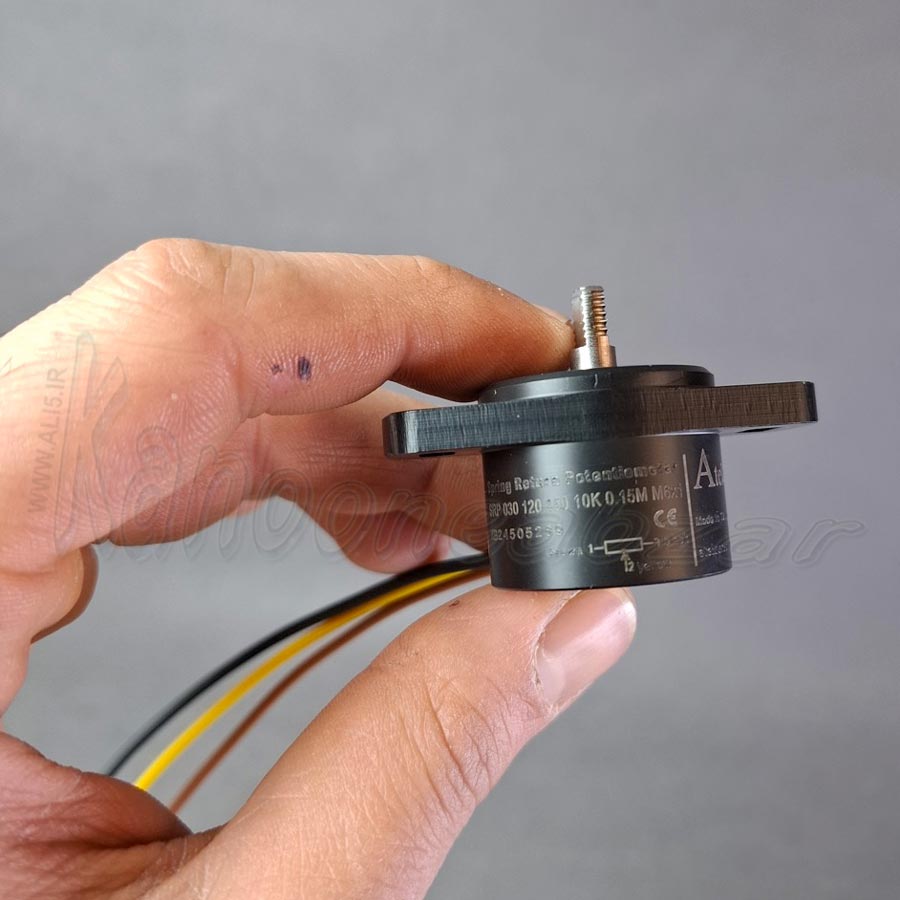

سنسور زاویه فنر دار 120 درجه
سنسور زاویه شفت دار آتک سنسور دارای فنر بازگشتی است. به این معنی که وقتی شفت را بچرخانید و سپس رها کنید، شفت به خاطر داشتن فنر برمیگردد. به این سنسور (SPRING RETURN ROTARY POTENTIOMETER) گفته میشود که دارای ویژگی self-return است.
این سنسور ها دارای دو ویژگی زاویه مکانیکی و زاویه الکتریکی است.
زاویه مکانیکی مربوط به چرخش شفت است که مشخص میکند شفت سنسور چند درجه میتواند بچرخد و زاویه الکتریکی مشخص میکند که سنسور چه مقدار زاویه ای را اندازه گیری میکند.
این سنسور در سه مدل 60 درجه و 110 درجه و 120 درجه تولید میگردد که هر کدام از این سه مدل دارای یک زاویه مکانیکی مشخص است. برای مثال :
- سنسور 60 درجه در واقع 120 درجه چرخش میکند اما فقط 60 درجه را اندازه گیری میکند.
- سنسور 110 درجه در واقع 120 درجه چرخش میکند اما فقط 110 درجه را اندازه گیری میکند.
- سنسور 120 درجه در واقع 150 درجه چرخش میکند اما فقط 120 درجه را اندازه گیری میکند.

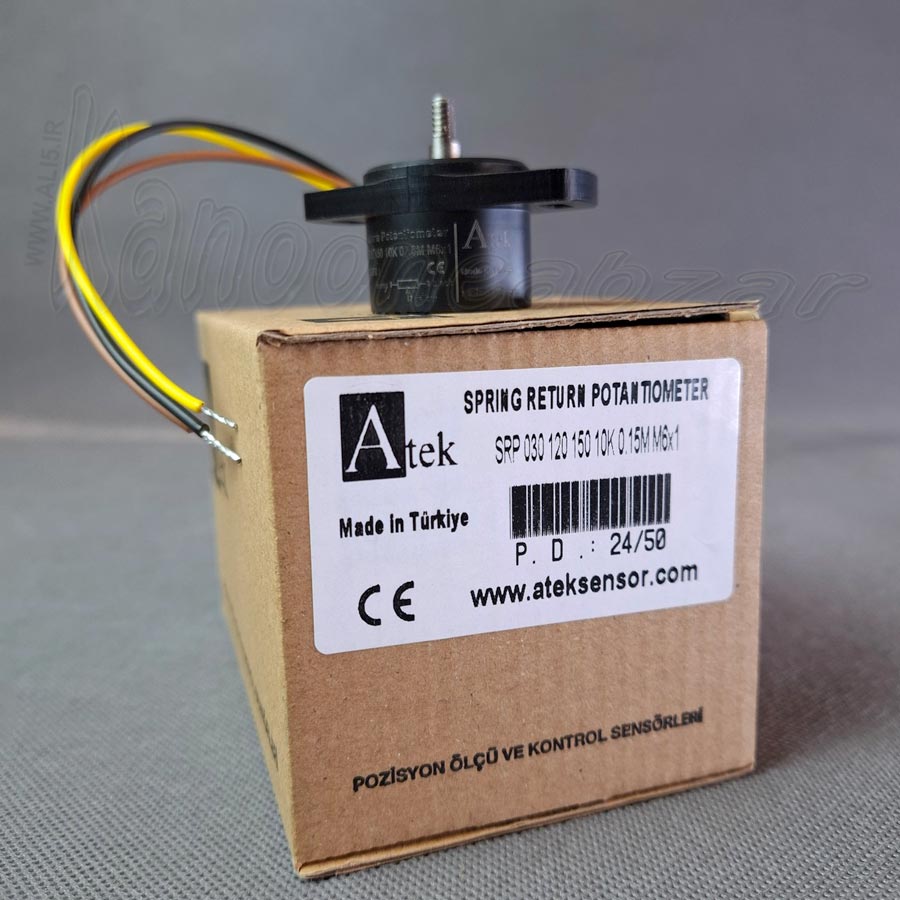

سنسور زاویه 120 درجه فنر دار
خروجی این سنسور زاویه از نوع اهمی 10 کیلو اهم است که مدل های 2 و 5 آن نیز موجود است. همچنین ولتاژ کاری این سنسور میتواند از 1 ولت تا 42 ولت باشد. عمر این سنسور طبق گفته ی شرکت آتک سنسور 2 میلیون چرخش است و این سنسور میتواند در دمای منفی 40 درجه تا مثبت 100 درجه کار کند. این سنسور دارای استاندارد IP67 است و در مقابل آب و گرد غبار مقاوم است.
مشخصات سنسور زاویه فنر دار 120 درجه
- زاویه مکانیکی 150 درجه
- زاویه الکتریکی 120 درجه
- قطر بدنه 30 میلیمتر
- خروجی اهمی 10 کیلو اهم
- ولتاژ کاری 1 تا 42 ولت
- نوع شفت پیچ M6x1
- عمر 2 میلیون بار حرکت
- دمای کاری منفی 40 تا مثبت 100 درجه سانتیگراد
- دارای استاندارد IP67
- طول کابل 15 سانتی متر

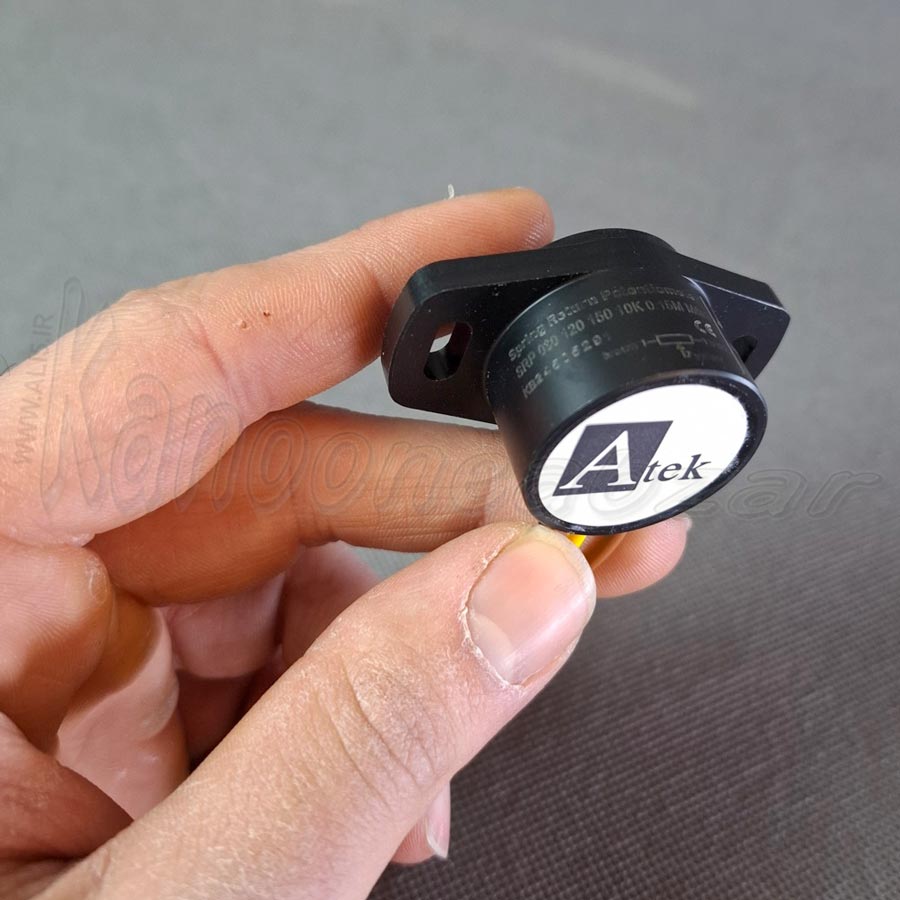

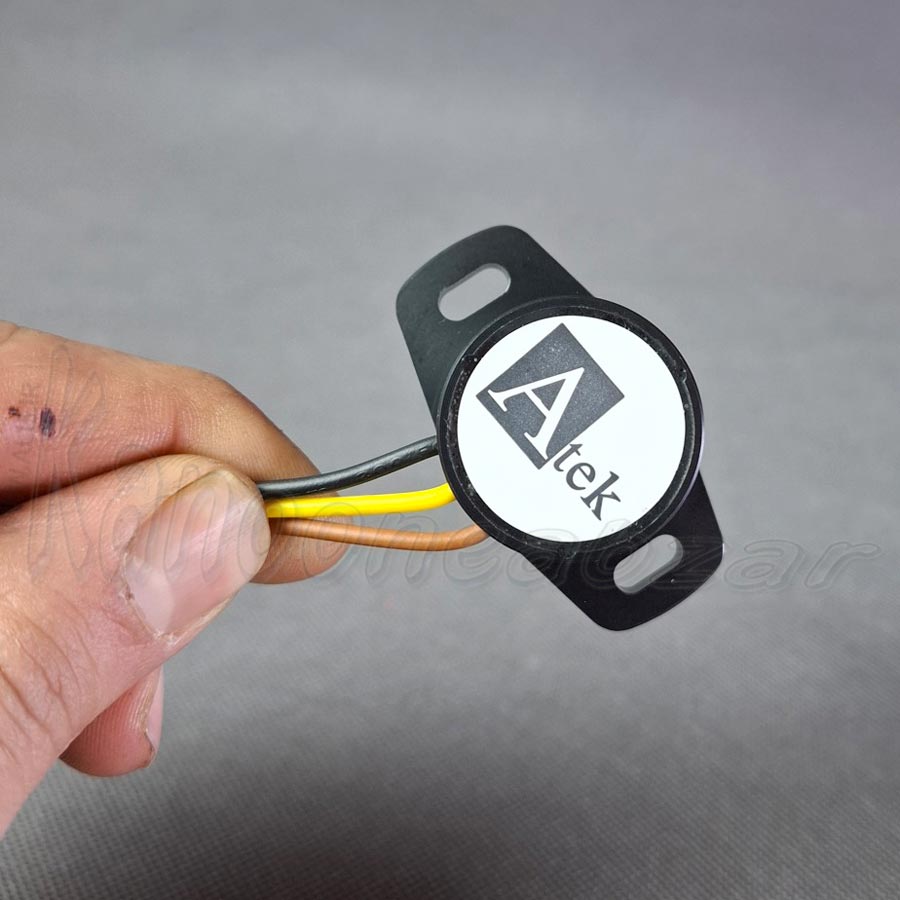

سنسور زاویه 120 درجه خودبرگشت
ابعاد فیزیکی این سنسور زاویه را میتوانید در دیتاشیت انتهای صفحه مشاهده کنید.
