شیب سنج 90 درجه دو محور X,Y با قابلیت پروگرم شدن

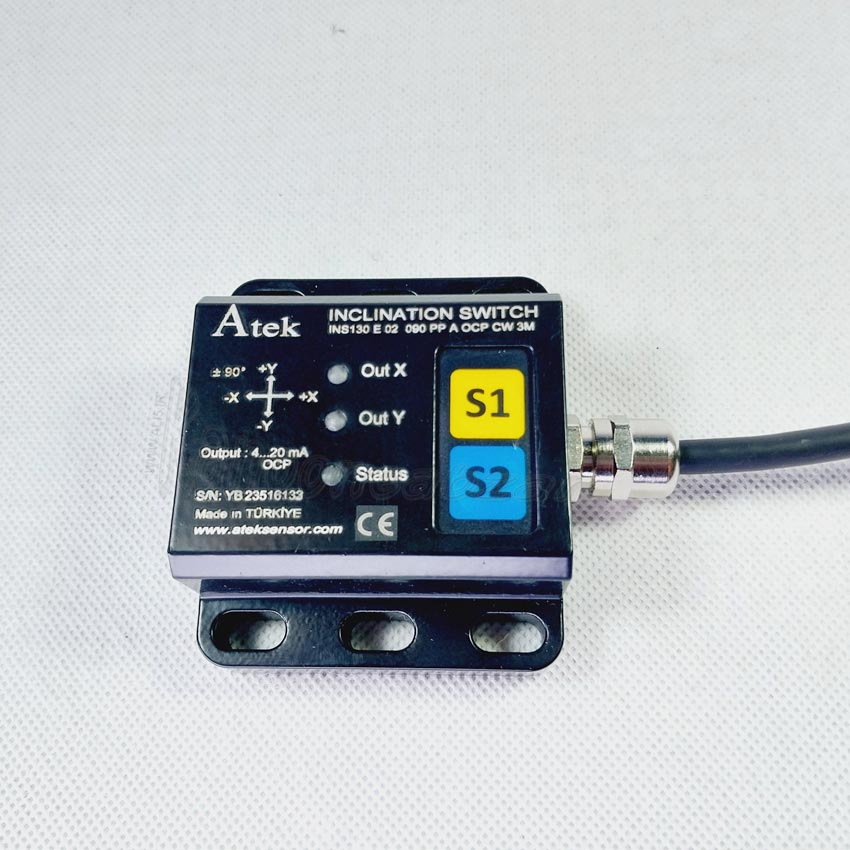

شیب سنج 90 درجه پروگرمیبل

شیب سنج یا اینکلاینومتر سنسوری است که میتواند زاویه قرارگیری خود را نسبت به زمین اندازه گیری نموده و به صورت سیگنال آنالوگ 4 تا 20 میلی آمپر صادر نماید. این سنسور میتواند تغییرات صفر تا مثبت 90 درجه را سنجش کند.

این سنسور برای اندازه گیری 90 درجه است که میتوانید آن را برای زاویه دلخواه خود پروگرم کنید. مثلا آن را تنظیم کنید که زاویه 0 تا 40 درجه را اندازه گیری کند و بر اساس 0 تا 40 درجه در خروجی 4 تا 20 میلی آمپر را دریافت کنید.



خروجی این سنسور را میتوانید به نمایشگر ها یا کنترل کننده ها متصل کنید و وضعیت دستگاه خود را سنجش کنید. خروجی این سنسور را به نمایشگر های سری EPA100 و نمایشگر EPA200 و نمایشگر EPA300 متصل کنید. نمایشگر های گفته شده را میتوانید در لینک (نمایشگر آنالوگ) مشاهده کنید.

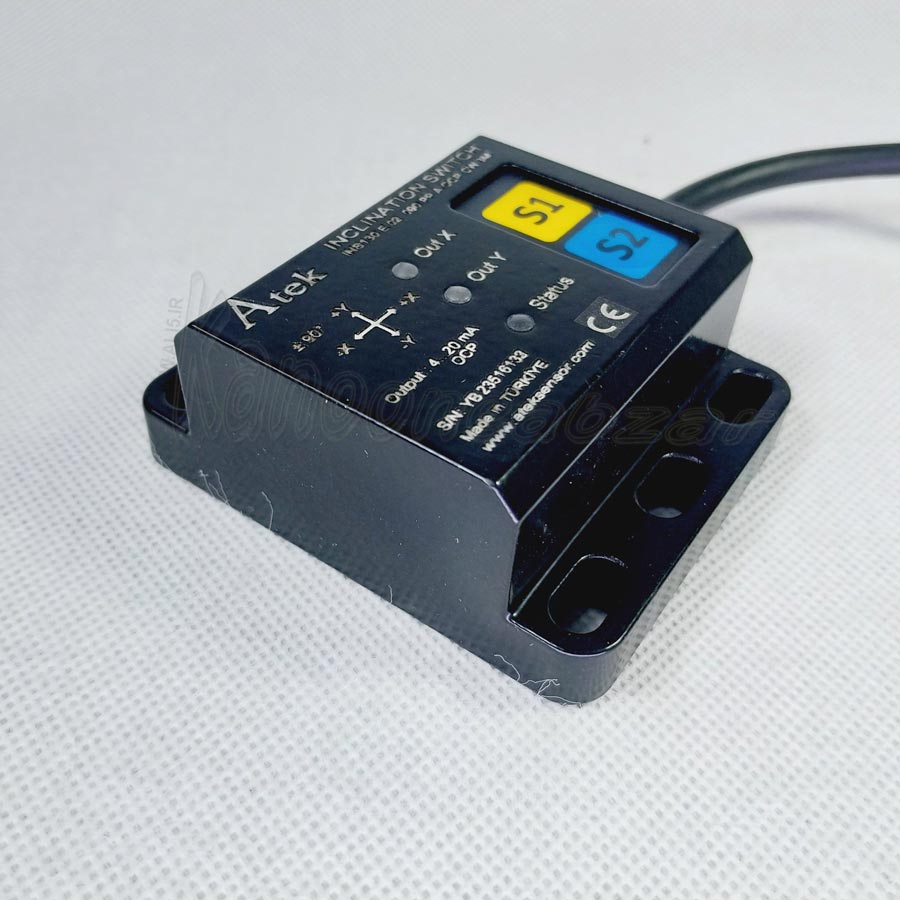

سنسور شیب سنج 90 درجه دو محور

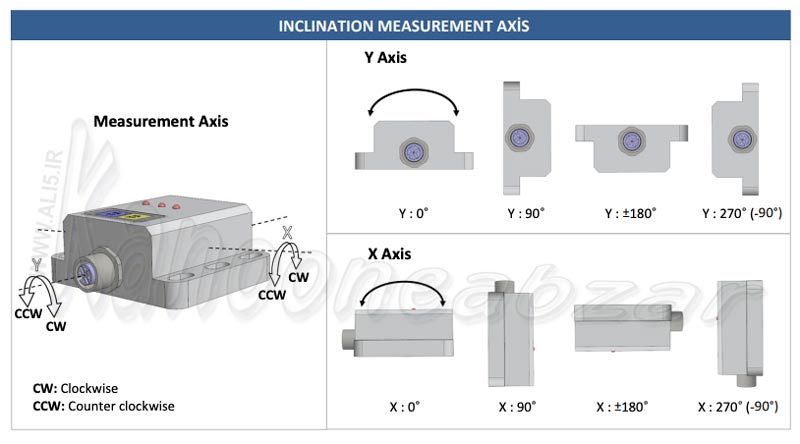

سنسور شیب سنج 90 درجه آتک سنسور از نوع دو محور است. به این معنی که میتواند تغییرات محور افقی (X) و عمودی (Y) را تشخیص دهد و در خروجی نشان دهد.

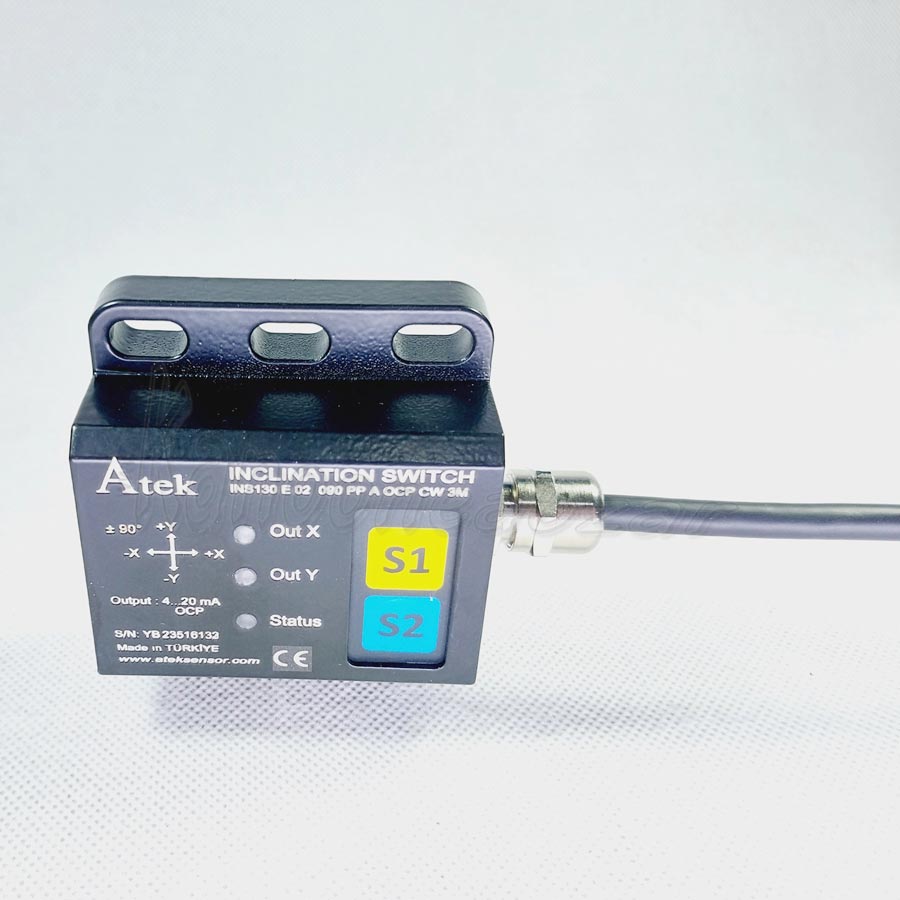

سنسور زاویه سنج 90 درجه

هرگاه بخواهیم زاویه قرارگیری را نسبت به سطح افق اندازه بگیریم از این سنسور استفاده می شود . این سنسور در کشتی ها ( سنجش زاویه قرارگیری کشتی )، در جرثقیلها ( جهت سنجش زاویه بازوها و تراز شدن دستگاه)، در سکوهای پرتاب ( تراز کردن سریع سکو)، ربات ها، تنظیم پنل های خورشیدی، هواپیمایی و توربین باد و … کاربرد دارد.

ابعاد فیزیکی این محصول را میتوانید در دیتاشیت انتهای این صفحه مشاهده کنید.



تراز صنعتی با خروجی آنالوگ

از نظر عملکرد این قطعه بسیار شبیه به یک تراز صنعتی است .در تراز صنعتی میزان انحراف را می توان روی حباب آب دید ولی این سنسور دارای یک یا دو خروجی آنالوگ است که می تواند به انواع نمایش دهنده ها یا کنترلر ها ازجمله نمایشگر های سری EPA100 و نمایشگر EPA200 و نمایشگر EPA300 متصل کنید

نمایشگر های معرفی شده دارای رله هستند که میتوانید ضمن نمایش، میزان انحراف بوسیله رله های خروجی این کنترل کننده ها، انحراف را اصلاح نماید.

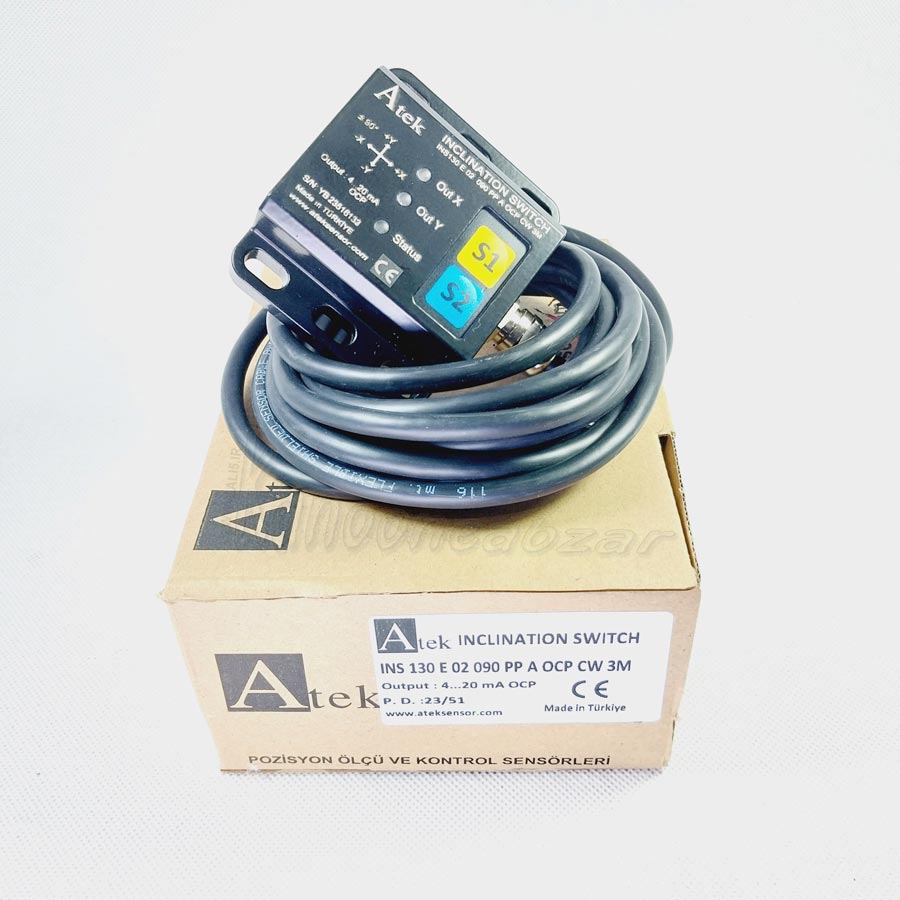

INS 130 E 02 90 PP A OCP CW 3M

• استاندارد IP64
• ولتاژ کاری 12 تا 24 ولت
• دمای کاری منفی 30 درجه تا مثبت 70 درجه سانتیگراد
• قابل پروگرم شدن (مثلا میتوانید سنسور ۹۰ درجه را خریداری کنید و آن را برای اندازه گیری ۳۰ درجه پروگرم کنید)

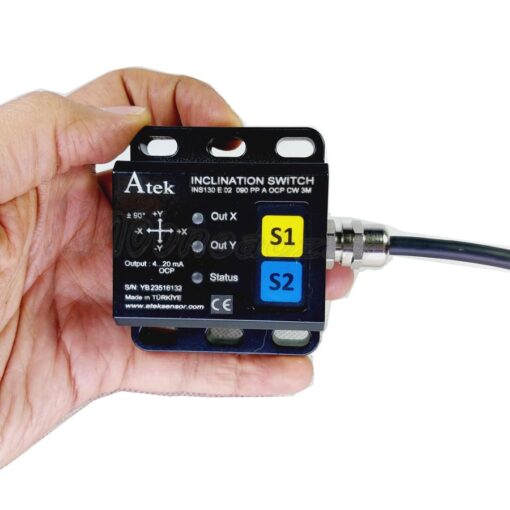

اینکلاینومتر 90 درجه دو محور

اینکلاینومتر یا شیب سنج می تواند تک محور و دو محور باشد .که این مدل دو محور است.

همچنین در انواع زاویه ها موجود است که میتوانید سایر محصولات را در لینک (شیب سنج) مشاهده کنید یا با فروشگاه تماس بگیرید. 02166393900



دیتاشیت شیب سنج 90 درجه
