سوکت صنعتی M23 پنلی مستقیم فلزی 9 پین قفل پیچی چیدمان پین پادساعتگرد

سوکت صنعتی M23 پنلی مستقیم فلزی با آرایش 9 پین و چیدمان پین پادساعتگرد، برای نصب روی بدنه دستگاه در محیط‌های صنعتی طراحی شده است. وجود قفل پیچی، اتصال مکانیکی ایمن و پایدار را حتی در شرایط لرزش و کارکرد مداوم تضمین می‌کند. طراحی پنلی مستقیم، دسترسی مناسب به کابل و نصب منظم را فراهم کرده و این کانکتور را به گزینه‌ای قابل اعتماد برای سیستم‌های اتوماسیون صنعتی و تجهیزات کنترلی تبدیل می ‌سازد.

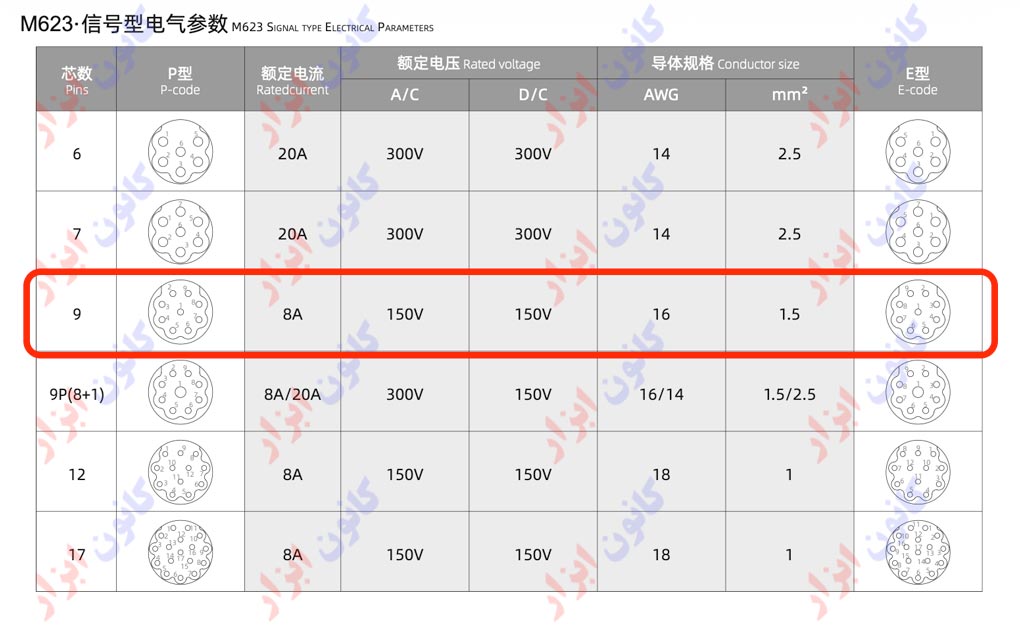

چیدمان پین‌های این سوکت صنعتی 9 پین در تصویر قابل مشاهده است. تمامی پین‌ها دارای ظرفیت جریان یکسان برابر با 8 آمپر هستند و سوکت برای کار در ولتاژ نامی 150 ولت در هر دو حالت AC و DC طراحی شده است. سایز پیشنهادی سیم برای اتصال هر پین، AWG 16 معادل 1.5 میلی‌متر مربع است.

در عکس زیر، ابعاد فیزیکی سوکت به‌صورت کامل نمایش داده شده است.

تصویر زیر راهنمای ابعاد فیزیکی پین های این سوکت است.
