سوکت صنعتی M23 پنلی مستقیم فلزی 12 پین قفل پیچی چیدمان پین پادساعتگرد

سوکت صنعتی M23 پنلی مستقیم فلزی با آرایش 12 پین و چیدمان پین پادساعتگرد، برای نصب ثابت روی بدنه دستگاه‌ها و تابلوهای صنعتی طراحی شده است. بدنه فلزی مستحکم، مقاومت بالایی در برابر لرزش، ضربه و شرایط کاری سنگین ایجاد می‌کند و قفل پیچی، اتصال مکانیکی مطمئن و پایدار را در طول زمان تضمین می‌نماید. طراحی پنلی مستقیم این سوکت، نصب منظم، دسترسی مناسب به کابل و یکپارچگی بهتر با بدنه تجهیزات را فراهم کرده و آن را به گزینه‌ای قابل اعتماد برای کاربردهای اتوماسیون صنعتی و سیستم‌های کنترلی تبدیل می‌سازد.

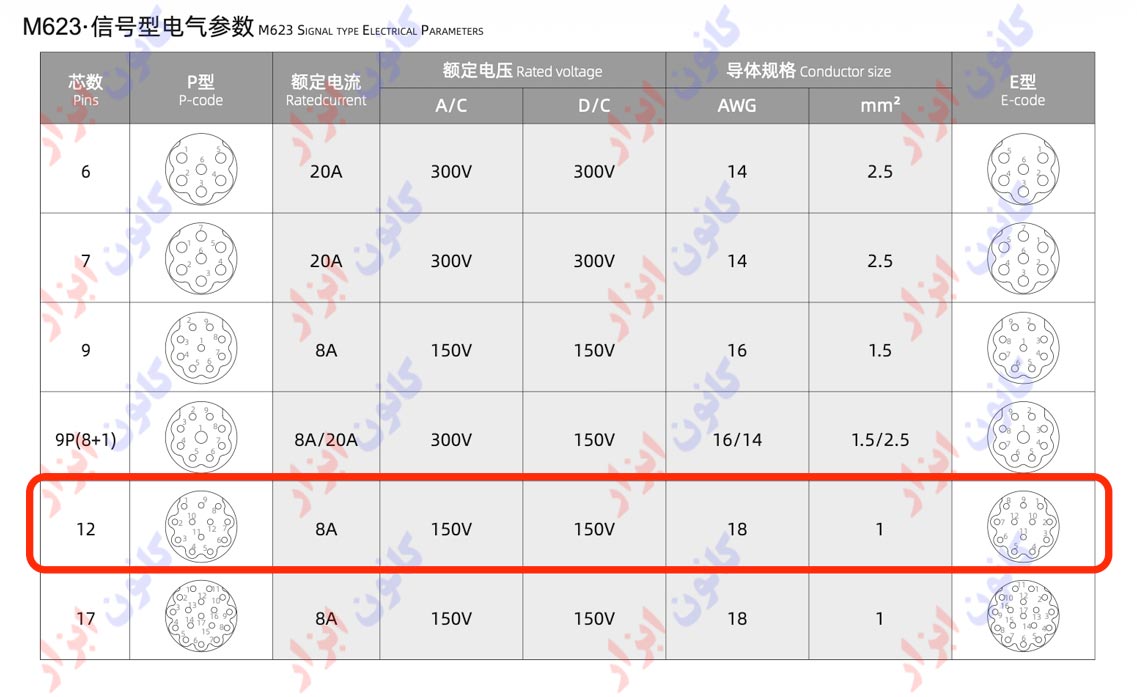

این مدل سوکت صنعتی طبق تصویر دارای 12 پین یکسان با ظرفیت جریان 8 آمپر برای هر پین است. ولتاژ پشتیبانی‌شده در این کانکتور 150 ولت AC و DC می‌باشد. جهت اتصال کابل، هادی AWG 18 با سطح مقطع 1 میلی‌متر مربع مورد استفاده قرار می‌گیرد.

نمای کلی ابعاد سوکت صنعتی در تصویر زیر نمایش داده شده است.

تصویر زیر نمای دقیقی از ابعاد پین های این سوکت ارائه می‌دهد.
