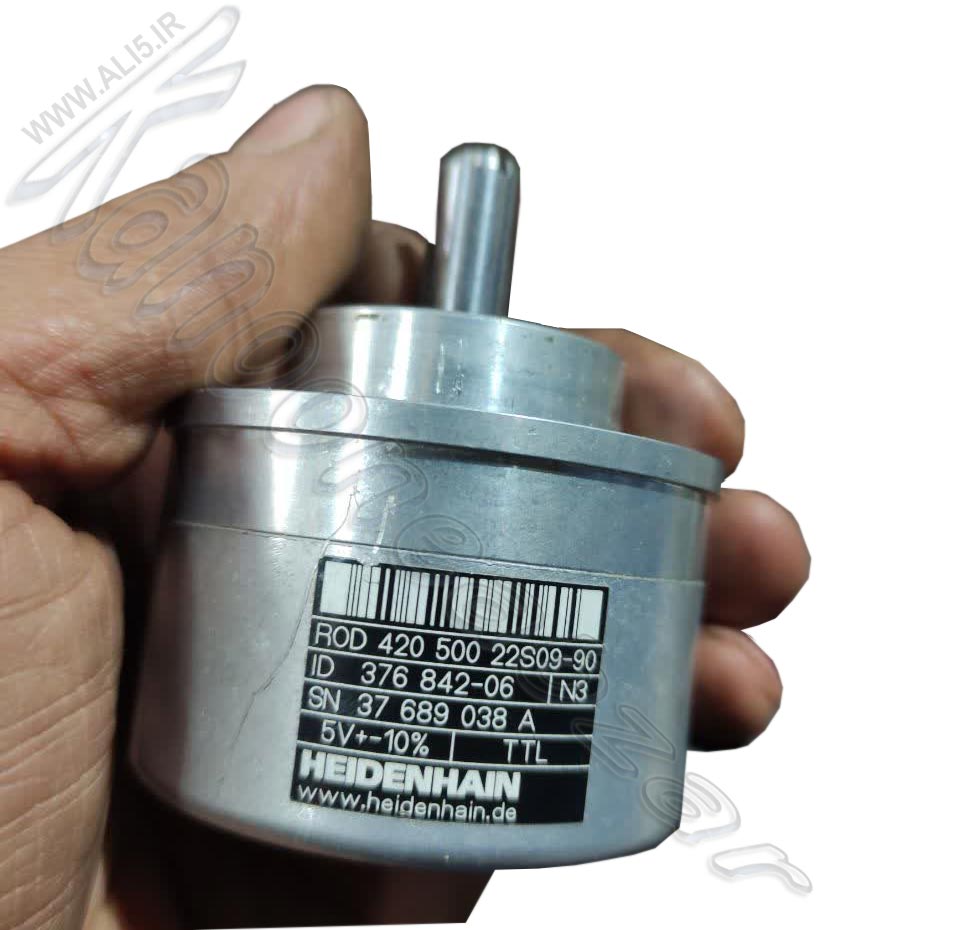

روتاری انکودر Heidenhain ROD420 500
روتاری انکودر هایدن هاین ROD420 از شرکت هایدن هاین یک روتاری انکودر ۵۰۰ پالس با خروجی ۶ سیگنال و موج مربعی است. این روتاری انکودر با ولتاژ ۵ ورد تغذیه می گردد و قابل اتصال به کنترلر سی ان سی و یا نمایشگر دیجیتال می باشد با چرخش این روتاری انکودر می توان یک دایره را به دو هزار قسمت تقسیم نمود شافت این روتاری انکودر به قطر ۱۰ میلیمتر و با طول تقریبی ۲۰ میلیمتر است این روتاری انکودر دارای فلنج به قطر ۳۶ میلیمتر است. شرکت هایدن هاین روتاری انکودرهای متنوعی تولید کرده است که دارای خروجی های متنوعی هستند خوشبختانه این روتاری انکودر از نوع افزایشی و دارای خروجی موج مربعی است و با انکودرهای موجود همخوانی دارد.
انکودر Heidenhain ROD420 مدل 500 پالس
- رزولیشن ۵۰۰ در هر دور
- ولتاژ کاری ۵ ولت
- ۶ سیگنال خروجی
- ساخت شرکت هایدن هاین
- قطر شافت ۱۰ میلیمتر
- طول شافت حدود ۲۰ میلیمتر
- قطر فلنج ۳۶ میلیمتر
- از نوع این کریمنتال و موج مربعی
جایگزین انکودر ROD420 500

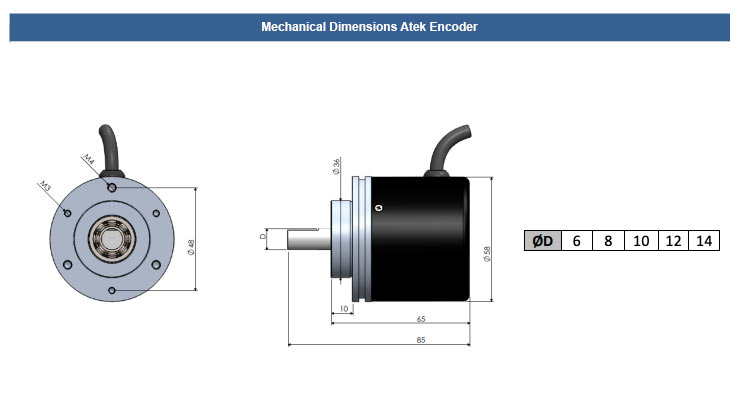

این روتاری انکودر از نوع افزایشی یا INCREMENTAL است روتاری انکودر دارای خروجی موج مربعی و با تغذیه ۵ ولت است برای جایگزینی این روتاری انکودر میتوانید از روتاری انکودر ARC S58 500 HPL 6 3M A 10 C استفاده نمایید. این انکودر همانند انکودر هایدن هاین مورد بحث ۵۰۰ پالس بوده و دارای ۶ سیگنال خروجی است این روتاری انکودر نیز می تواند با منبع تغذیه ۵ ولت کار نموده و سیگنال های خروجی خود را به صورت موج مربعی با سطح سیگنال پنج ولت در اختیار کاربر قرار دهد از نظر ابعاد فیزیکی هر دو انکودر دارای شافتی به قطر ۱۰ میلیمتر و طول حدود ۲۰ میلیمتر هستند هر دو انکودر دارای فلنج به قطر ۳۶ میلیمتر بوده و دیگر ابعاد روتاری انکودر ها نیز به همدیگر نزدیک است. با توجه به یکسان بودن مشخصات الکتریکی و نزدیک بودن ابعاد فیزیکی کاربرد آن به جای روتاری انکودرROD420-500 توصیه میگردد. در انتهای صفحه دیتاشیت هر دو روتاری انکودر آمده است تا بتوانید بررسی های لازم جهت جایگزین کردن را انجام دهید.
تعمیر انکودر هایدن هاین ROD420 500
برای تعمیر روتاری انکودر ROD420-500 بایستی روتاری انکودر مورد بررسی قرار گرفته و چنانچه ایراد از قطعات الکترونیکی عمومی باشد که در بازار در دسترس است مورد تعمیر قرار گیرد در برخی موارد به علت در دسترس نبودن قطعات، تعمیر با دشواری مواجه شده و بایستی قطعه مورد نظر را از روتاری انکودر های فرسوده جدا نمود. این نوع تعمیرمعمولاً با هزینه زیادی همراه است و در مواردی که امکان تهیه روتاری انکودر معادل مقدور نباشد توصیه میگردد. خوشبختانه امکان جایگزینی این روتاری انکودر با روتاری انکودر آتک سنسور کد ARC S58 500 HPL 6 3M A10 C مهیا است. بنابراین توصیه می گردد به جای تعمیر با قطعات فرسوده، روتاری انکودر جایگزین گردد. جهت هماهنگی اولیه لطفاً با شماره تلفن 09121473023 تماس حاصل فرمایید.
تست روتاری انکودر هایدن هاین ROD420-500
در صورت نیاز به تست روتاری انکودر هایدن هاین ROD420-500 میتوانید آن را برای تست به فروشگاه ما ارسال نمایید در گام نخست روتاری انکودر را به یک نمایشگر دیجیتال متصل کرده و تست اولیه را انجام می دهیم در صورتی که ایراد روتاری انکودر مشخص نگردد روتاری انکودر بر روی دستگاه تست نصب شده و گردانده می شود و سیگنال های خروجی توسط اسیلوسکوپ بررسی می گردد. لطفاً قبل از ارسال روتاری انکودر جهت تست و یا تعمیر لطفاً ابتدا مشخصات روتاری انکودر را به همراه چند عکس ارسال فرمایید تا بررسی گردد. ارسال عکس و مشخصات از ایاب و ذهاب های بی مورد و صرف وقت بیهوده جلوگیری می نماید.
کاتالوگ انکودر هایدن هاین ROD420-500

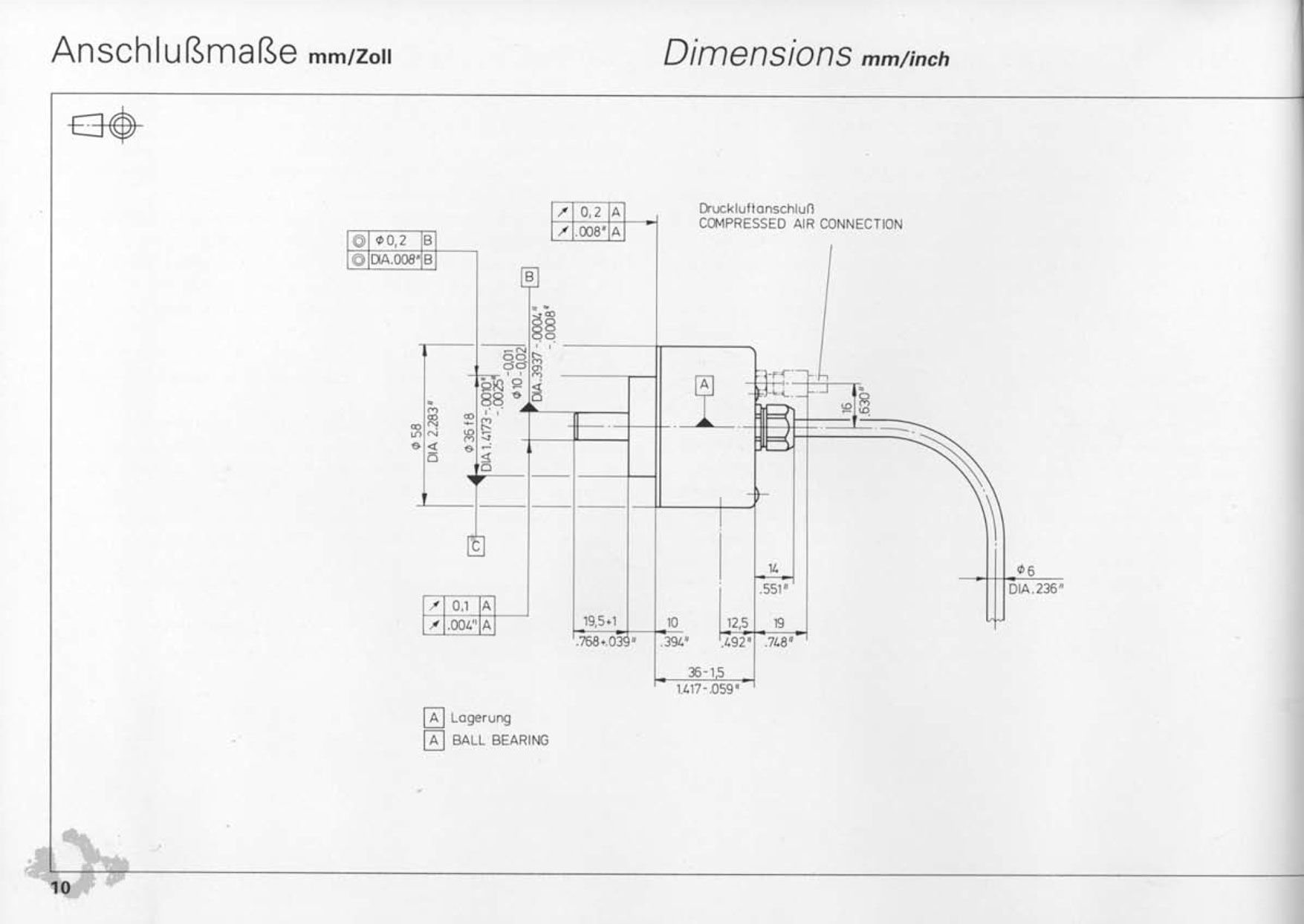

مشخصات الکتریکی، شکل موج خروجی، ابعاد فیزیکی و مشخصات مکانیکی روتاری انکودر ROD420-500 در پی دی اف زیر آورده شده است با مراجعه به این pdf میتوانید مشخصات روتاری انکودر خود را استخراج نموده و با روتاری انکودر جایگزین مقایسه نمایید.
