سوالات متداول در مورد خط کش اهمی
در این بخش سوالات و نظرات شما عزیزان در رابطه با خط کش های اهمی دسته بندی و مطرح گردیده است . شما هم می توانید سوالات و نظرات خود را در بخش نظر کاربران مطرح فرمایید .همچنین می توانید با شماره تلفن 09121473023 تماس بگیرید و یا پیام بدهید از طریق تلگرام نیز در خدمت شما هستم .
سنسور خطی Gefran PY2
خط کش اهمی GEFRAN مدل PY2 مناسب اندازه گیری تا طول 100 میلیمتر می باشد خطکشی که در عکس ملاحظه می فرمایید با کورس حرکتی ده میلیمتر است . این خط کش اهمی دارای یک فنر برگشت دهنده است و برای نصب نیاز نیست که به قطعه کار بسته شود و کافی است به قطعه کار مماس شود .
مشخصات فنی خطکش آنالوگ جفران Gefran
- رزولیشن بی نهایت ( البته رزولیشن بستگی به دستگاه قرائت گر یا کنترلر دارد مثلا نمایشگر EPA100 و یا EPA300 این سنسور را با رزولیشن 16 بیت قرائت می کنند بعبارت دیگر با این نمایشگر ابتدا کل کورس خط کش را به حدود 65000 قسمت تقسیم کرده و به ازای هر تغییر عکس العمل نشان می دهد )
توضیح : شرایط محیطی را نیز بایستی لحاظ کرد .
- دمای محیطی که در آن می تواند کار کند منهای سی تا یکصد درجه سانتیگراد
- دمای محیط برای انبار کردن قطعه منهای پنجاه تا یکصد و بیست درجه سانتیگراد
- جنس بدنه آلومینیم
- جنس میله از فولاد ضد زنگ
- میزان مقاومت الکتریکی برای 10 و 15 میلیمتر یک کیلو اهم و در مورد بقیه 5 کیلو اهم ( البته چون این سنسورها بصورت سه سیم استفاده می شود مقدار مقاومت عامل تعیین کننده ای نیست )
- ماکزیمم ولتاژ کاری برای خط کش 10 میلیمتری 14 ولت و برای بقیه طبق جدول
معادل خط کش Gefran PY2
خطکش اهمی LTR10 از شرکت ATEKSENSOR ترکیه می تواند جایگزین این سنسور خطی گردد مشخصات فنی خط کش اهمی فنردار فوق را اینجا (LTR10 ) ببینید .
البته فنر خطکشهای شرکت آتک سنسور در داخل تعبیه شده است .

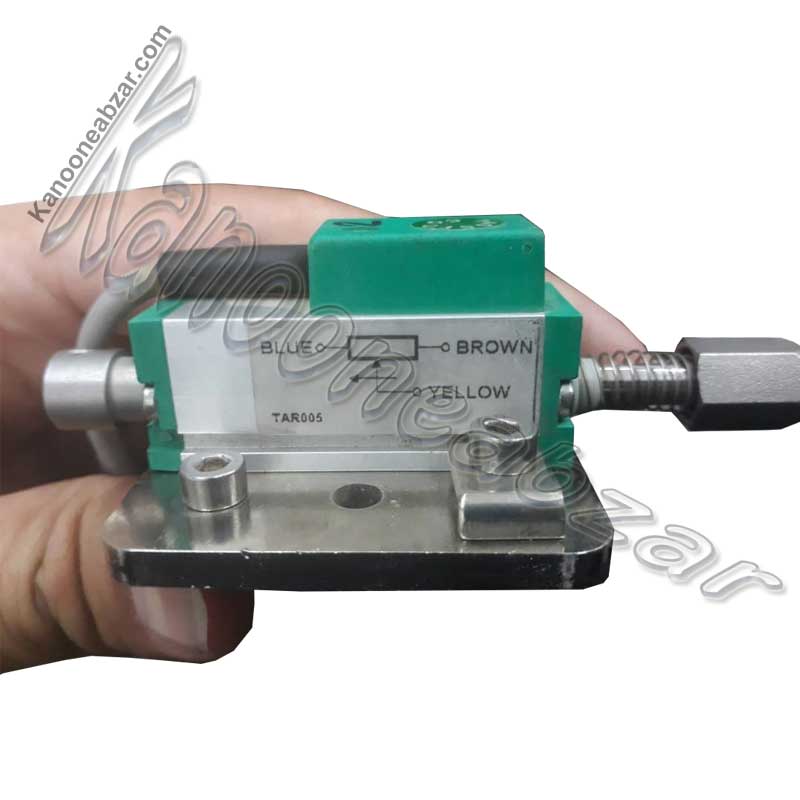

اتصالات و رنگ سیم خط کش Gfran

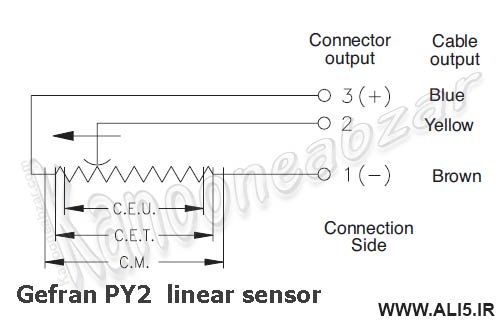

ارتباط بین رنگ سیم و سیگنال خط کش فوق در شکل زیر آمده است .توجه داشته باشید اتصال اشتباه باعث سوختن سنسور می گردد .
Gefran PY2 F 010 S 01 M
خط کش اهمی ساخت شرکت جفران سری PY2 دارای کابل خروجی بطول یک متر با کورس جابجایی 10 میلیمتر .
دیتا شیت خط کش GEFRAN PY2
جایگزین GEFRAN PY2
جهت خرید و یا مشاوره با شماره 02166393900 تماس حاصل فرمایید.
