پتانسیومتر 25 دور

سنسور موقعیت پتانسیومتری 25 دور صنعتی

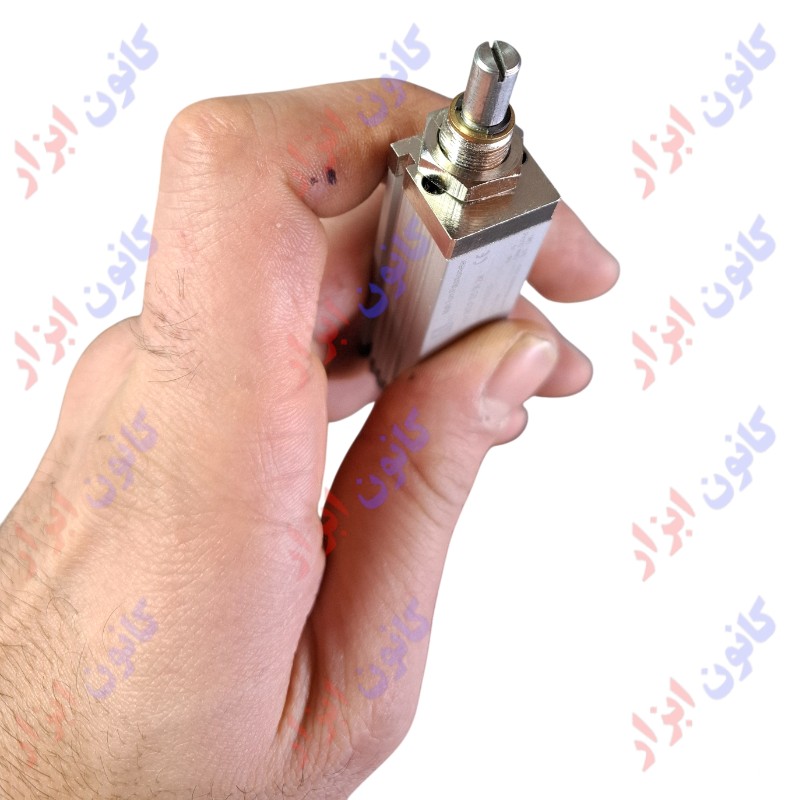

پتانسیومتر چنددور مدل MTLP-25 محصول شرکت ATEKSENSOR ترکیه، یک سنسور موقعیت دورانی بر پایه اصل تقسیم ولتاژ است که با قابلیت 25 دور چرخش کامل طراحی شده است. این محصول برای اندازه‌گیری دقیق موقعیت زاویه‌ای و همچنین تبدیل حرکت خطی به سیگنال الکتریکی (در سیستم‌های پیچ‌ومهره و اسپیندل) به کار می‌رود و در صنایع اتوماسیون، ماشین‌آلات صنعتی، رباتیک و سیستم‌های کنترل موقعیت کاربرد گسترده دارد.



اصل کارکرد و ساختار پتانسیومتر 25 دور

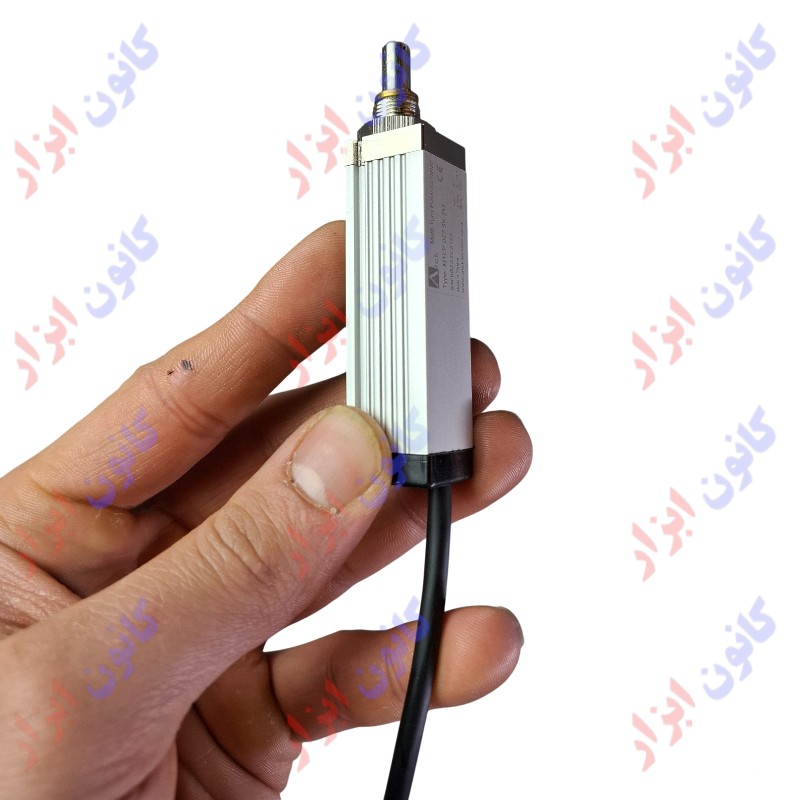

این پتانسیومتر از یک المان مقاومتی از جنس پلاستیک رسانا (Conductive Plastic) بهره می‌برد. با چرخش شفت، خروجی ولتاژ به‌صورت متناسب با موقعیت تغییر می‌کند و یک سیگنال آنالوگ خطی تولید می‌شود. استفاده از المان پلاستیک رسانا نسبت به انواع سیم‌پیچی، عملکرد نرم و طول عمر مکانیکی بالا تا 10 میلیون دور را فراهم می‌کند.



ویژگی مقاومت متغیر دقیق 25 دور

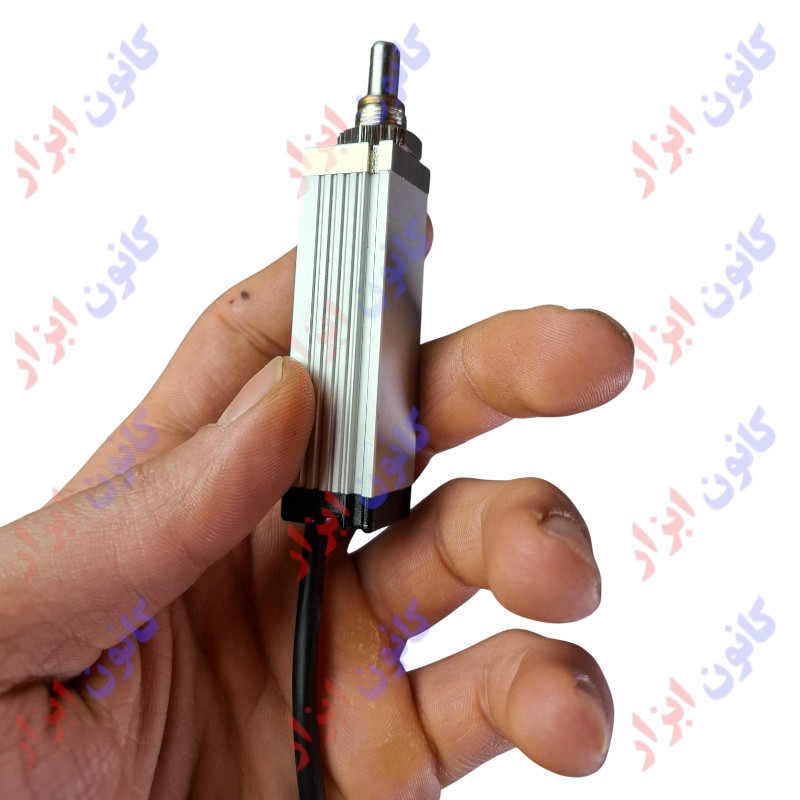

مدل MTLP-25 با طول بدنه 87 میلی‌متر، فشرده‌ترین و سبک‌ترین گزینه سری MTLP است و برای کاربردهایی که فضای نصب محدودی دارند، انتخاب ایده‌آلی محسوب می‌شود. خطی بودن این مدل ±0.5٪ FS و تکرارپذیری آن 3.6 درجه است. بدنه آلومینیومی و شفت برنجی استحکام مکانیکی مناسبی برای محیط‌های صنعتی فراهم می‌کنند.



مشخصات فنی پتانسیومتر 25 دور:

• تعداد دور: 25 دور
• طول بدنه: 87 میلی‌متر (ابعاد فیزیکی دقیق این کالا را در دیتاشیت انتهای صفحه مشاهده کنید)
• مقدار مقاومت: 5 کیلو اهم
• جنس المان: پلاستیک رسانا
• خطی بودن : 0.5 FS
• تکرارپذیری(Repeatability) : 3.6 درجه
• حداکثر ولتاژ تغذیه: 42 ولت
• قطر شفت: 6 میلی‌متر
• رزوه نصب M10 با گام 0.75 میلیمتر
• جنس بدنه: آلومینیوم
• درجه حفاظت: IP40
• طول عمر مکانیکی: تا 10 میلیون دور



دقت بالا در اندازه‌گیری موقعیت، نصب آسان با رزوه استاندارد  M10×0.75، خروجی آنالوگ ساده و سازگار با اکثر کنترلرها، عمر مکانیکی طولانی و ساختار مقاوم صنعتی، از مهم‌ترین مزایای این محصول هستند.

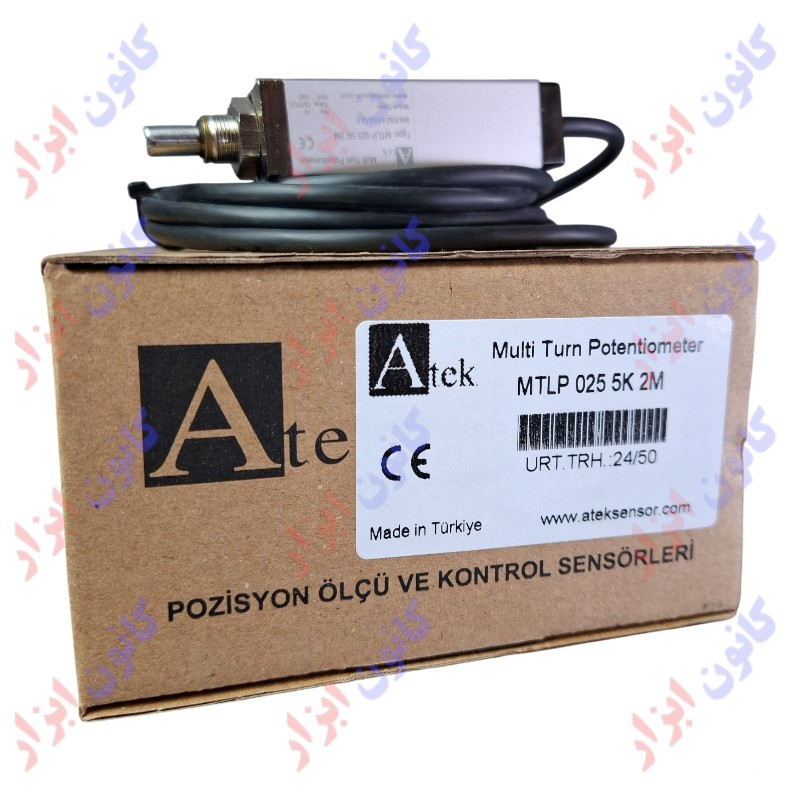

MTLP-025-5K-2M

در مقایسه با مدل‌های 10 و 50 دور ، مدل 25 دور بازه حرکت بیشتری نسبت به مدل 10 دور دارد. به همین دلیل درصد خطای خطی بودن آن 0.5 FS است.

از کاربرد های این سنسور میتوان به تنظیم و کنترل موقعیت در ماشین‌آلات صنعتی، بازخورد موقعیت (Position Feedback) در سیستم‌های اتوماسیون، اندازه‌گیری جابجایی خطی در سیستم‌های پیچ‌ومهره، تجهیزات آزمایشگاهی و کنترل دقیق ولتاژ.





دیتاشیت ولوم 25 دور  ATEK
