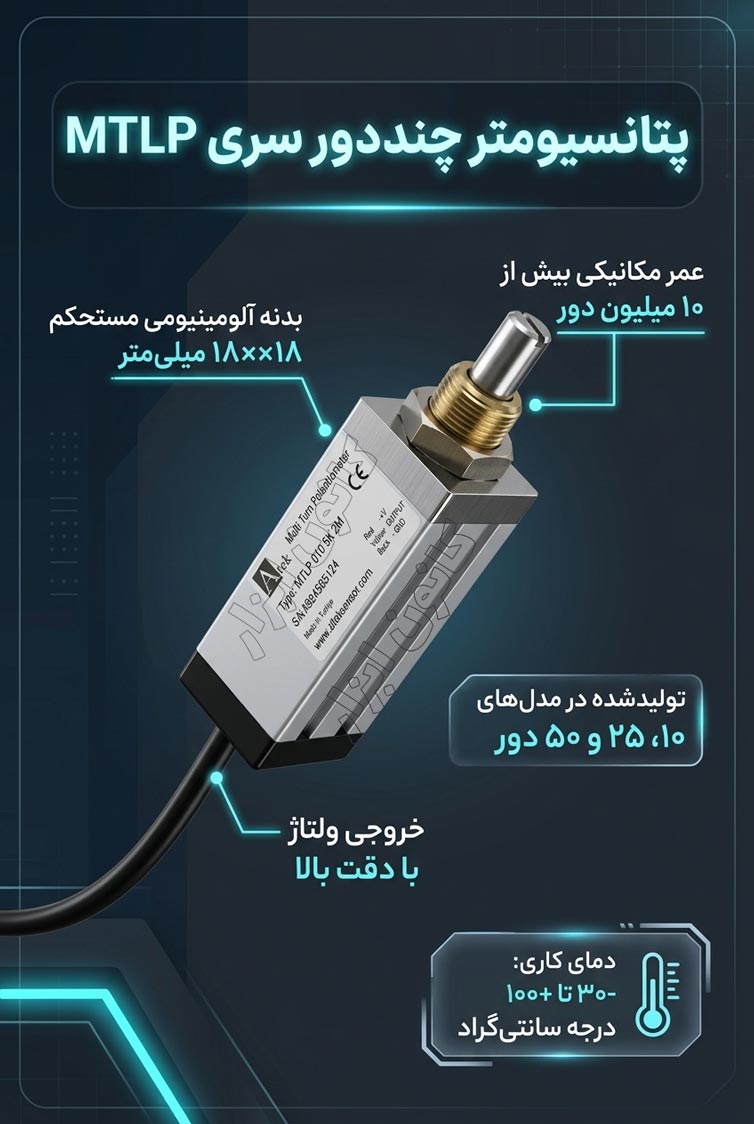

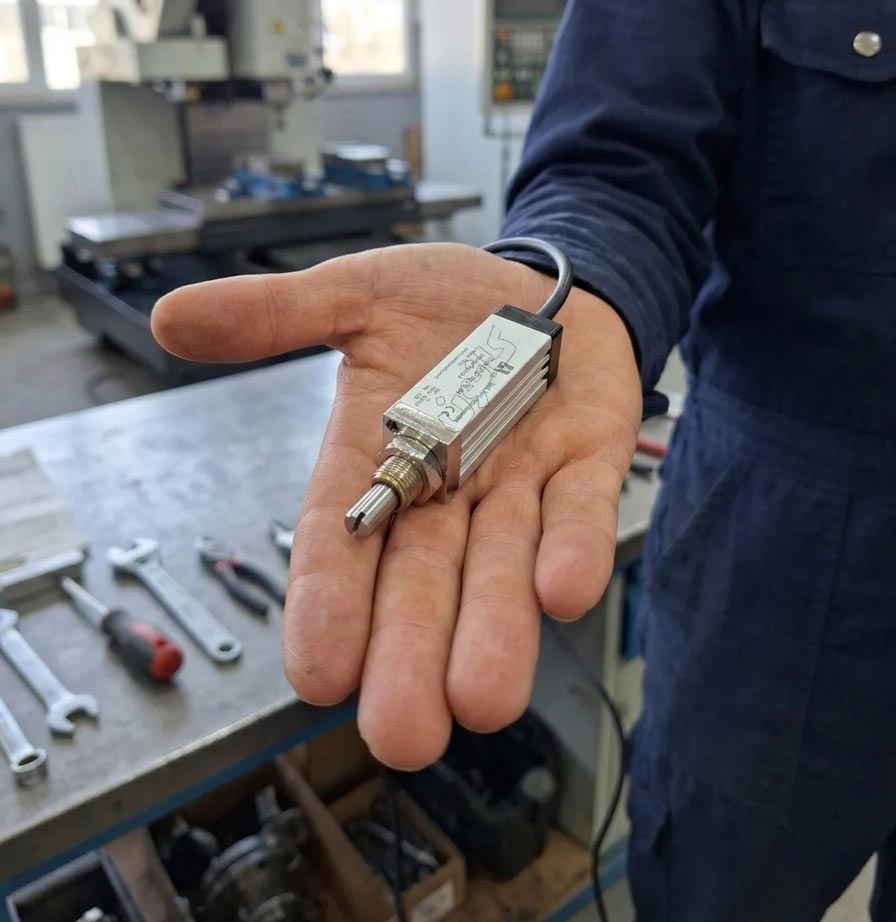

پتانسیومتر چنددور سری MTLP اتک سنسور  (ATEKSENSOR)

پتانسیومترهای چنددور سری MTLP محصول شرکت ATEK ترکیه، حسگرهای موقعیت زاویه‌ای از نوع پتانسیومتری هستند که برای اندازه‌گیری دقیق چرخش‌های متعدد طراحی شده‌اند. در این سری، المان مقاومتی از جنس پلاستیک رسانا (Conductive Plastic) به کار رفته است که عمر کاری بالا و خروجی نرم و پیوسته را تضمین می‌کند. این محصولات در سه گزینه 10 و 25 و 50 دور عرضه می‌شوند.

عملکرد و اصول کاری پتانسیومتر چند دور MTLP

پتانسیومتر چند دور سری MTLP بر پایه تقسیم ولتاژ کار می‌کند؛ با چرخش شفت، ولتاژ خروجی متناسب با موقعیت زاویه‌ای تغییر می‌کند. قابلیت چرخش چنددور این امکان را می‌دهد که حرکت‌های طولانی یا مکانیزم‌های پیچ‌ومهره و سیستم‌های پوزیشنینگ، با تفکیک‌پذیری بالا اندازه‌گیری شوند.

مشخصات الکتریکی پتانسیومتر چند دور MTLP

• نوع خروجی: پتانسیومتری (تقسیم ولتاژ)
• مقدار مقاومت: 5 کیلو اهم (10 کیلو اهم به صورت سفارشی قابل تامین میباشد)
• المان مقاومتی: پلاستیک رسانا
• حداکثر ولتاژ تغذیه : 42 ولت
• تکرارپذیری: 3.6 درجه



مشخصات مکانیکی سنسور چند دور پتانسیومتری

• ابعاد مقطع بدنه: 18 میلیمتر (مربع)
• قطر شفت: 6 میلیمتر
• جنس بدنه: آلومینیوم
• جنس شفت: برنج
• رزوه نصب: M10 با گام 0.75 میلیمتر
• طول عمر: 10میلیون دور

طول کل بدنه (L) بر اساس تعداد دور:

ابعاد فیزیکی این کالا در دیتاشیت آمده است که دیتاشیت را در انتهای همین صفحه نیز درج شده است. اما به طول خلاصه هرچه تعداد دور بیشتر شود، طول فیزیکی کالا نیز بیشتر میشود.

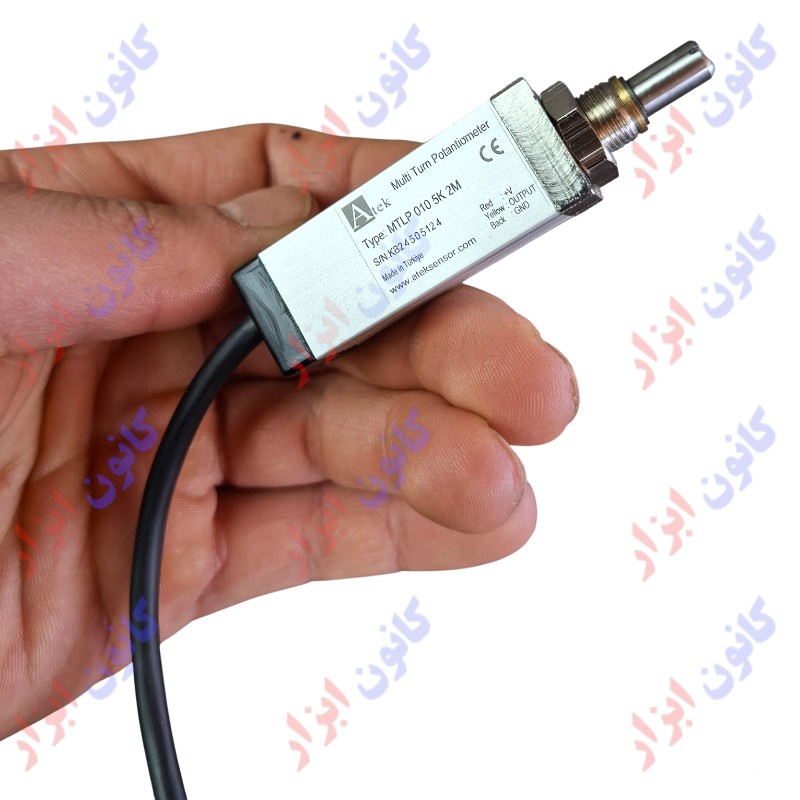

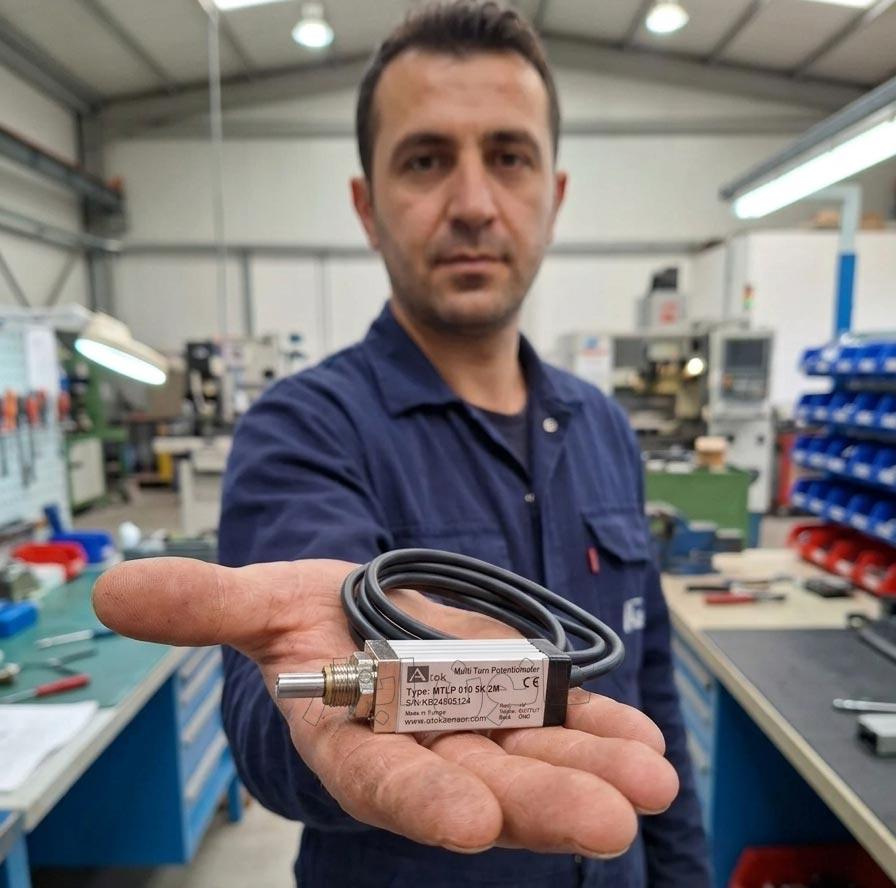

• 10 دور : 72 میلیمتر

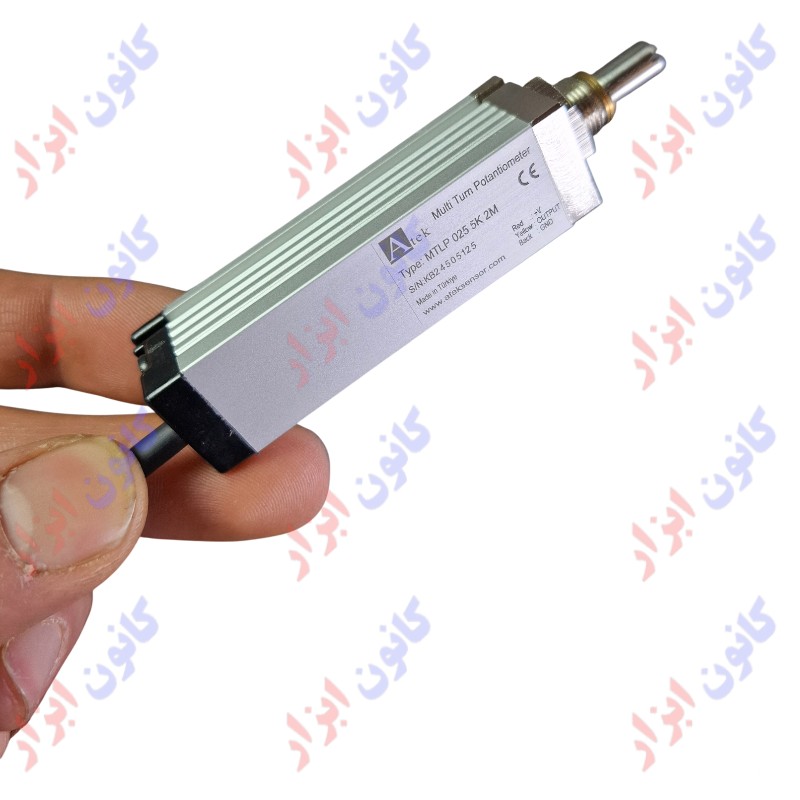

• 25 دور : 87 میلیمتر

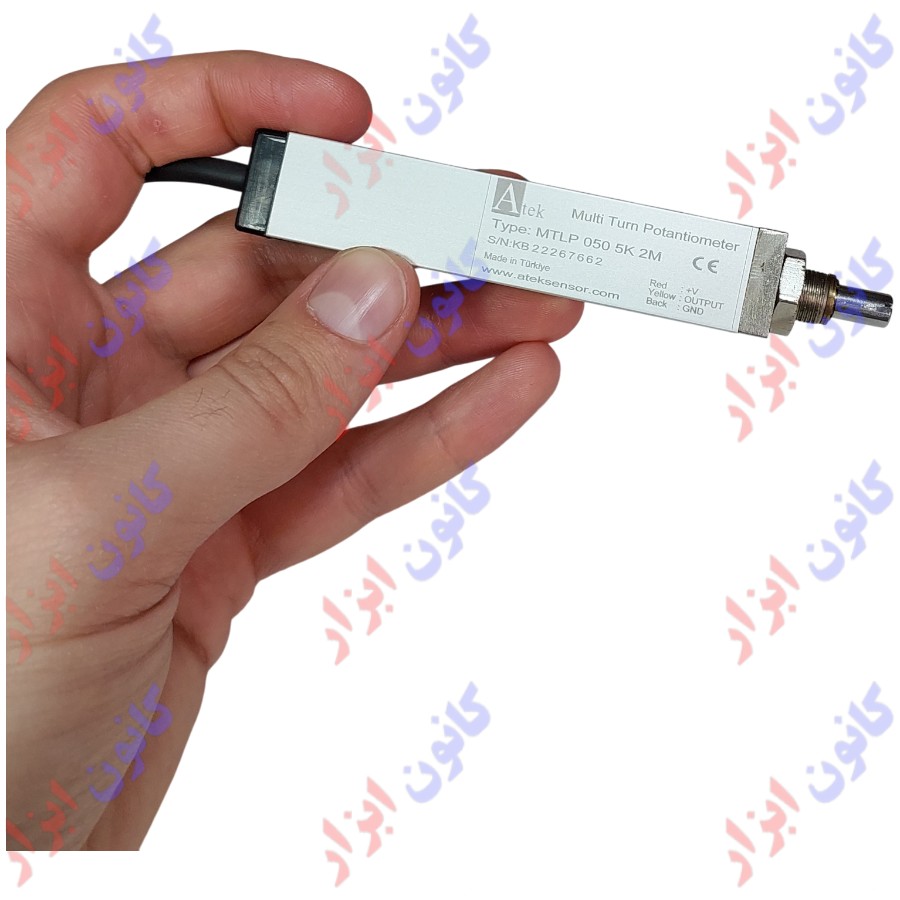

• 50 دور : 112 میلیمتر

اتصالات الکتریکی پتانسیومتر چند دور

اتصال از طریق کابل شیلددار PVC با سطح مقطع 0.14 میلیمتر مربع انجام میشود

• قرمز : +VDC
• زرد : خروجی
• مشکی : GND



شرایط محیطی سنسور پتانسیومتر چند دور MTLP

دمای کاری این کالا از منفی 30 درجه تا مثبت 100 درجه سانتیگراد است که آن را برای کاربردهای صنعتی در محیط‌های با دمای متغیر بسیار مناسب می‌کند.

نحوه سفارش گزاری پتانسیومتر چند دور

قالب کد سفارش به صورت MTLP - XXX - XX - XX تعریف می‌شود که به ترتیب نمایانگر مدل، تعداد دور، مقدار مقاومت و طول کابل است. برای مثال، کد MTLP-025-5K-2M معرف پتانسیومتر 25 دور با مقاومت 10 کیلو اهم و کابل 2 متری است. همانطور که گفته شد این کالا در مدل 10 دور و 25 دور و 50 دور تولید شده و در فروشگاه موجود است.

دیتاشیت سنسور پتانسیومتری چند دور
