روتاری انکودر PRIE 50 HLD 4096 zz v3 2m5

انکدر PRIE ساخت اپکن ترکیه در مدلهای بسیار متنوعی تولید شده است انکدر سری PRIE 50 یکی از این مدلها است از آنجا که این سری از انکدرها نیز قابل جایگزینی با انکدرهای آتک سنسور است لذا مورد بحث واقع شده است.

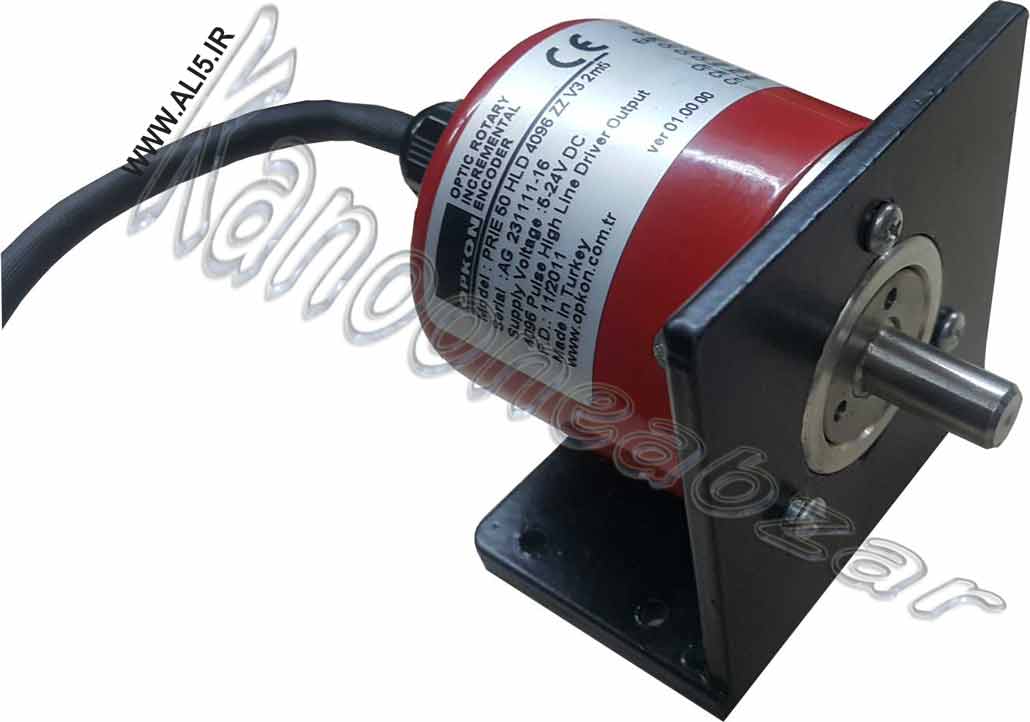

انکودر prie 50 hld 4096  پالس



مشخصات فنی انکودر  PRIE 50 HLD 4096 برند اپکن

• قطر بدنه 50 میلیمتر
• قطر شافت 6 و 8 و 10 میلیمتر
• تعداد پالس : 4096
• دمای کاری منهای 10 تا 70 درجه سانتیگراد
• ولتاژ 5 تا 24 ولت از نوع HTL Linedriver
• تعداد سیگنال : شش سیگنال A , B , Z , Ā , B̄ , Z̄
• 2.5 متر کابل

 اتصالات و سیم بندی روتاری انکودر PRIE 50 HLD 4096

{supertable table}

V+ 0V ارت A B Z Ā
قهوه ای سفید شیلد زرد سبز خاکستری آبی قرمز صورتی

{/supertable table}

معادل انکدر PRIE 50 HLD 4096

انکدر های سری ARS S50 و انکدرهای سری ARC S 50 معادل خوبی برای این سری از انکدرها هستند. انکدرهای شرکت آتک سنسور نیز متنوع هستند ، لطفا در هنگام به پارامترهای مختلف انکدر توجه فرمایید.

 انکودر prie 50 hld 4096  پالس

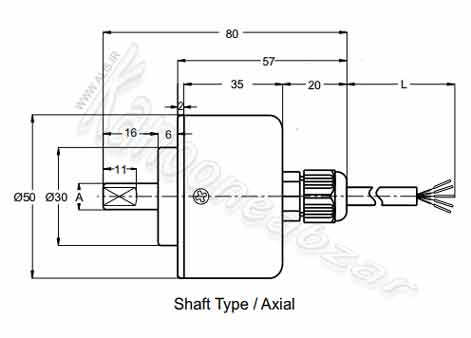

ابعاد فیزیکی و نصب روتاری انکدر PRIE 50 HLD 4096

ابعاد فیزیکی انکدر prie 50  4096 پالس
