روتاری انکودر PRI 50 HLD برند اپکن 2096 پالس
روتاری انکدر اپکن مدل pri 50 انکدری بقطر بدنه 50 میلیمتر با رزولیشن های مختلف و شافت قطر هشت است و می تواند بصورت شش سیگنال و یا سه سیگنال عرضه شود ولتاژ خروجی می تواند پنج ولت و یا 8 تا 24 ولت باشد . این انکدر در حالت 5 ولتی می تواند به انواع نمایشگر دیجیتال از جمله , ALC94 , ADR10-3 , ALC77 , ADR10-2 , ADR10-4 , SDS6-2V , SDS2MS , SDS6-3V متصل گردد .همچنین نوع 24 ولتی آن می تواند توسط نمایشگر های ALC77 , ALC94 و انواع PLC راه اندازی گردد .
مشخصات فنی انکدر OPKIN PRI 50
- قطر بدنه 50 میلیمتر
- قطر شافت 8 میلیمتر
- رزولیشن 100 و 200 و 360 و 500
- ولتاژ 5 ولت یا 8 تا 24 ولت
انکدر معادل OPKON PRI 50
روتاری انکدر سری ARC S 50 از شرکت آتک سنسور ترکیه جایگزین مناسبی برای این انکدر است انکدر های نوع HPL شرکت آتکسنسور بصورت مولتی ولت از 5 تا سی ولت و با قطر 8 ولت را می توان به عنوان معادل معرفی کرد در پاراگراف بعدی بصورت دقیق تر این موضوغ بررسی می گردد.
اتصالات و سیم بندی انکدر OPKON PRI 50
اتصالات الکتریکی و سیگنال و سیگنالهای انکدر با توجه به رنگ سیم ها در شکل زیر آمده است .

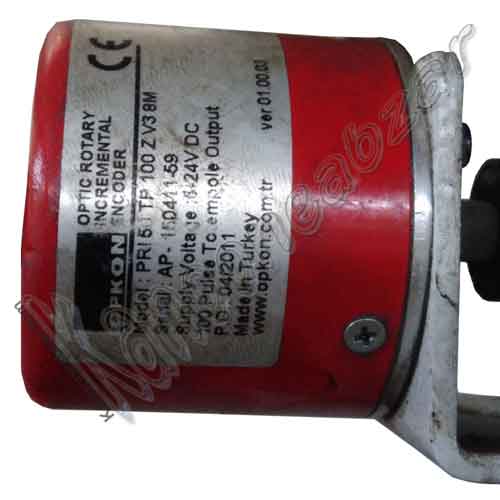

OPKON PRI 50 TP 100 Z V3 8M
روتاری انکدر مارک آپکن سری PRI 50 با قطر بدنه 50 میلیمتر خروجی توتم پل TOTEMPOL ( برای اطلاعات بیشتر در مورد انواع خروجی مطلب encoder-circuit را مطالعه فرمایید ) رزولیشن 100 و با سه خروجی A , B , Z و ولتاژ 5 تا 24 ولت و کابل خروجی بطول هشت متر .

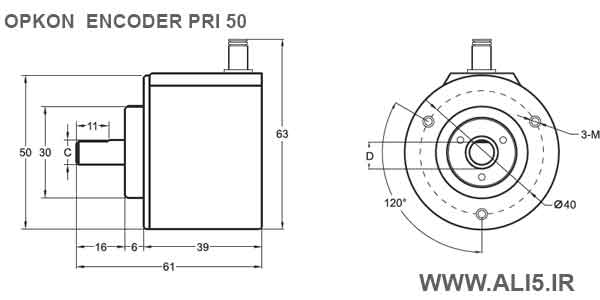

ابعاد فیزیکی انکدر OPKON PRI 50
دیتا شیت انکدر OPKON PRI 50
نمایندگی فروش و خدمات OPKON
ما نماینده شرکت اپکن OPKON نیستیم لیکن آماده ارائه خدمات در این زمینه هستیم . شماره تماس ما 02166393900 است.
