روتاری انکورTIPO E30 3600 8/24 R 6 PP
روتاری انکودر ELAP به قطر بدنه 30 میلمتر و با رزولیشن ، شافت و سیگنال های مختلف میباشد ، که در این مطلب رزولیشن این اینکودر 3600 پالس و شافت آن 6 میلیمتر و سه سیگنال میباشد. این روتاری انکودر میتواند به انواع نمایشگر های شرکت سینو و نمایشگر شرکت آتک سنسور متصل گردد.

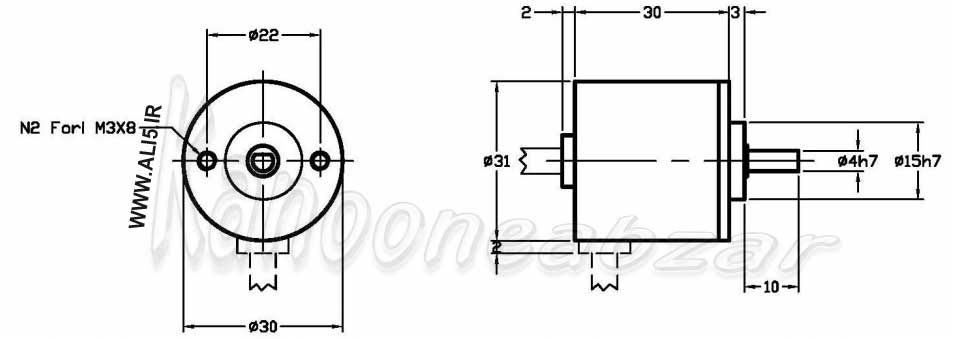

ابعاد فیزیکی روتاری انکدر TIPO E30 3600 8/24 R 6 PPمارک ELAP
عکس زیر مربوط به ابعاد فیزیکی روتاری انکدر TIPO E30 3600 8/24 R 6 PP مارک ELAP میباشد.
مشخصات فنی روتاری انکودر TIPO E30 3600 8/24 R 6 PP
- قطر بدنه : 30 میلیمتر
- قطر شافت : 6 میلیمتر
- رزولیشن : 3600 پالس
- ولتاژ : 8 تا 24 ولت از نوع PUSH PULL
- خروجی : 3 سیگنال
- دمای کاری : منفی 10 تا 60 درجه سانتی گراد
انکدر معادل TIPO E30 3600 8/24 R 6 PP
انکدر سری ARS S 37 معادل خوبی برای این سری از انکدرها هستند. البته قطر بدنه ی این سری از اینکدر 37 میلیمتر میباشد.
انکدرهای شرکت آتک سنسور نیز متنوع هستند لطفا در هنگام خرید به پارامترهای مختلف انکدر توجه فرمایید .
اتصالات الکتریکی و سیم سیگنال های انکدر E30 3600 8/24 R 6 PP
اتصالات الکتریکی و رنگ بندی سیم های این انکدر را در جدول زیر ببینید.
{supertable table}
| out 1 | out 2 | out z | +VDC | 0V | earth |
| سفید | سبز | زرد | قرمز | آبی | شیلد |
{/supertable table}
مطالب فارسی زیر در مورد روتاری انکدرها در دسترس است می توانید مطالعه فرمایید.
جهت اطلاعات بیشتر با تلفن 09121473023 تماس حاصل فرمایید .
