کوپلینگ دیسکی دوبل 10 به 10 (قطر 39 طول 49)

کوپلینگ دو دیسکی 10 به 10 قطر 39 طول 49 میلیمتر

در سیستم‌های انتقال قدرت دقیق که همگام‌سازی حرکت و عدم وجود لقی (Backlash) اهمیت حیاتی دارد، استفاده از قطعات استاندارد و باکیفیت ضروری است. کوپلینگ دو دیسک با ابعاد دقیق و طراحی مهندسی‌شده، یکی از بهترین گزینه‌ها برای اتصال شفت‌های مینیاتوری و دقیق به شمار می‌رود. محصول پیش رو، یک کوپلینگ دیسکی دوبل با سوراخ داخلی 10 به 10 میلیمتر است که برای کاربردهای حساس صنعتی و CNC طراحی شده است.

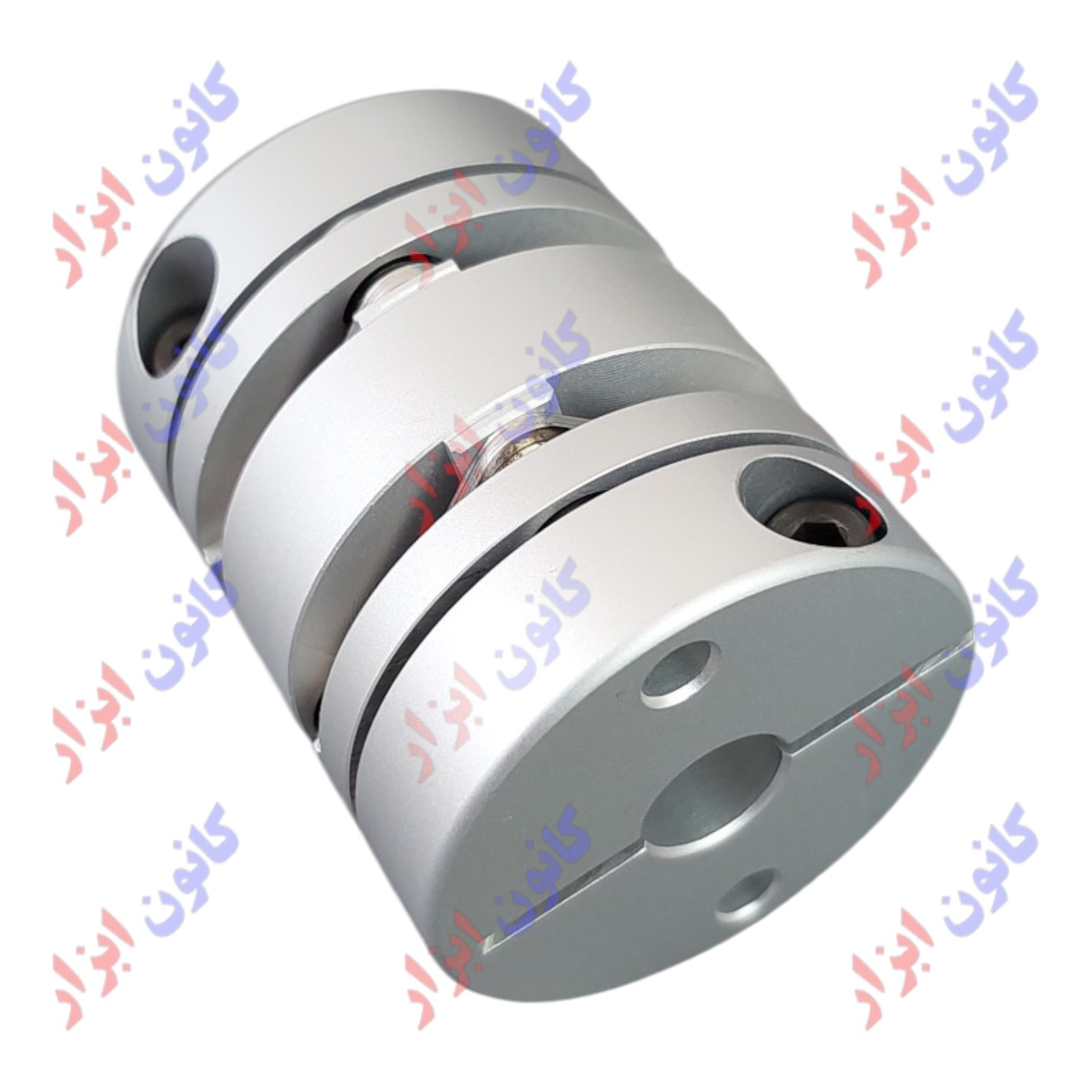

کوپلینگ دیسکی 10 به 10

طراحی این قطعه به گونه‌ای است که در فضاهای محدود سیستم‌های اتوماسیون به خوبی جای می‌گیرد. مشخصات دقیق ابعادی این محصول عبارتند از:

• قطر خارجی : 39 میلیمتر
• قطر سوراخ اول : 10 میلیمتر
• قطر سوراخ دوم : 10 میلیمتر
• طول کوپلینگ : 49 میلیمتر

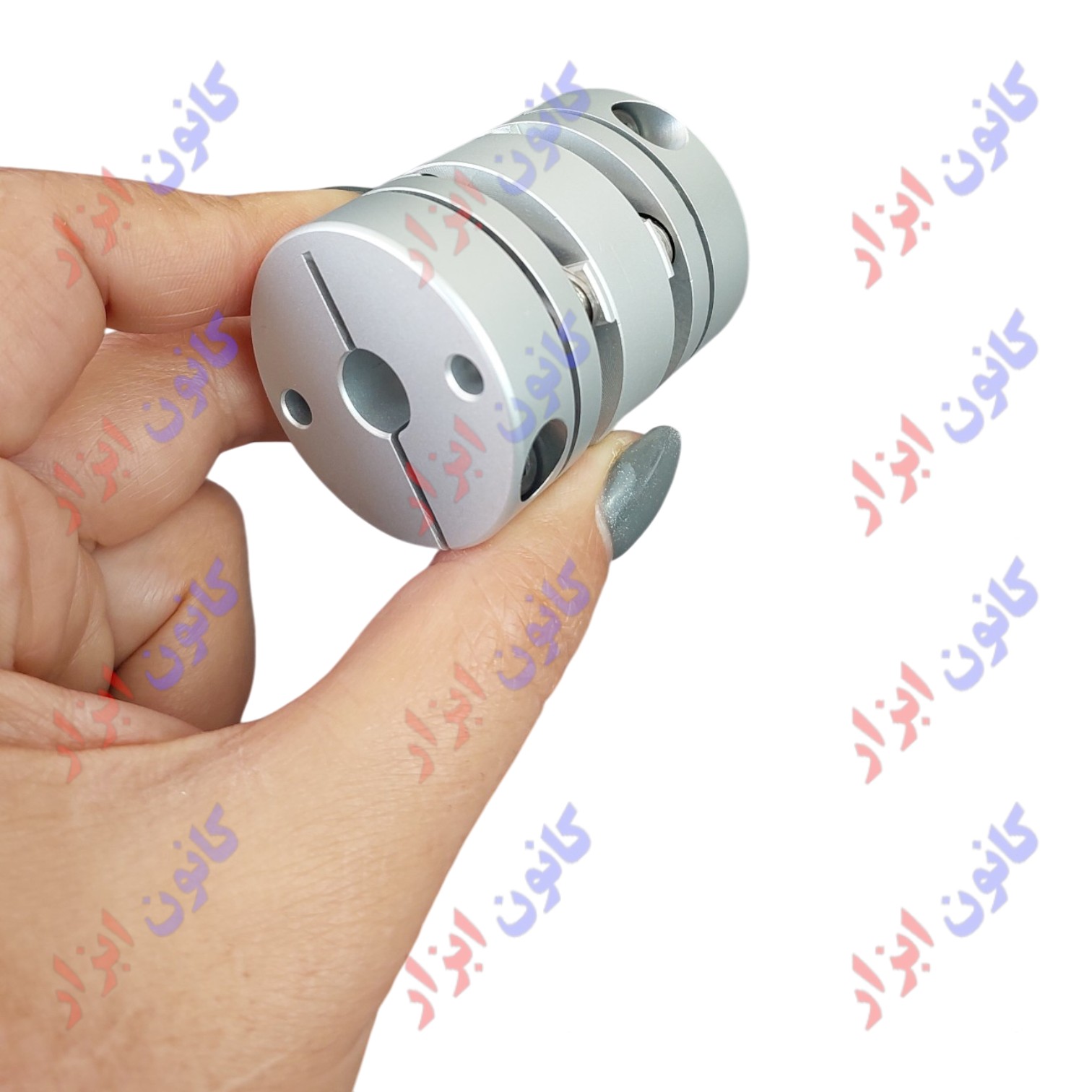

کوپلینک کلمپی دیسکی 10 به 10

نوع اتصال شفت در این کوپلینگ، گیره‌ای (Clamp Style) جهت کلمپ شدن محکم روی شفت بدون آسیب رساندن به آن است.

ساختار دو دیسکی این محصول نسبت به مدل‌های تک دیسک، انعطاف‌پذیری بیشتری به آن می‌بخشد. این ویژگی باعث می‌شود تا کوپلینگ دو دیسک بتواند همزمان ناهم‌راستایی‌های زاویه‌ای، شعاعی (موازی) و محوری شفت‌ها را به بهترین شکل ممکن جبران کند.

همچنین صلبیت پیچشی بالای این قطعه باعث می‌شود تا حرکت بین موتور و بار بدون کوچکترین تاخیر و خطایی منتقل شود.

توجه : صلبیت پیچشی بالا یعنی قطعه در برابر اعمال گشتاور، تغییر زاویه پیچشی بسیار کمی دارد و در نتیجه گشتاور را با دقت و پاسخ سریع‌تر منتقل می‌کند.

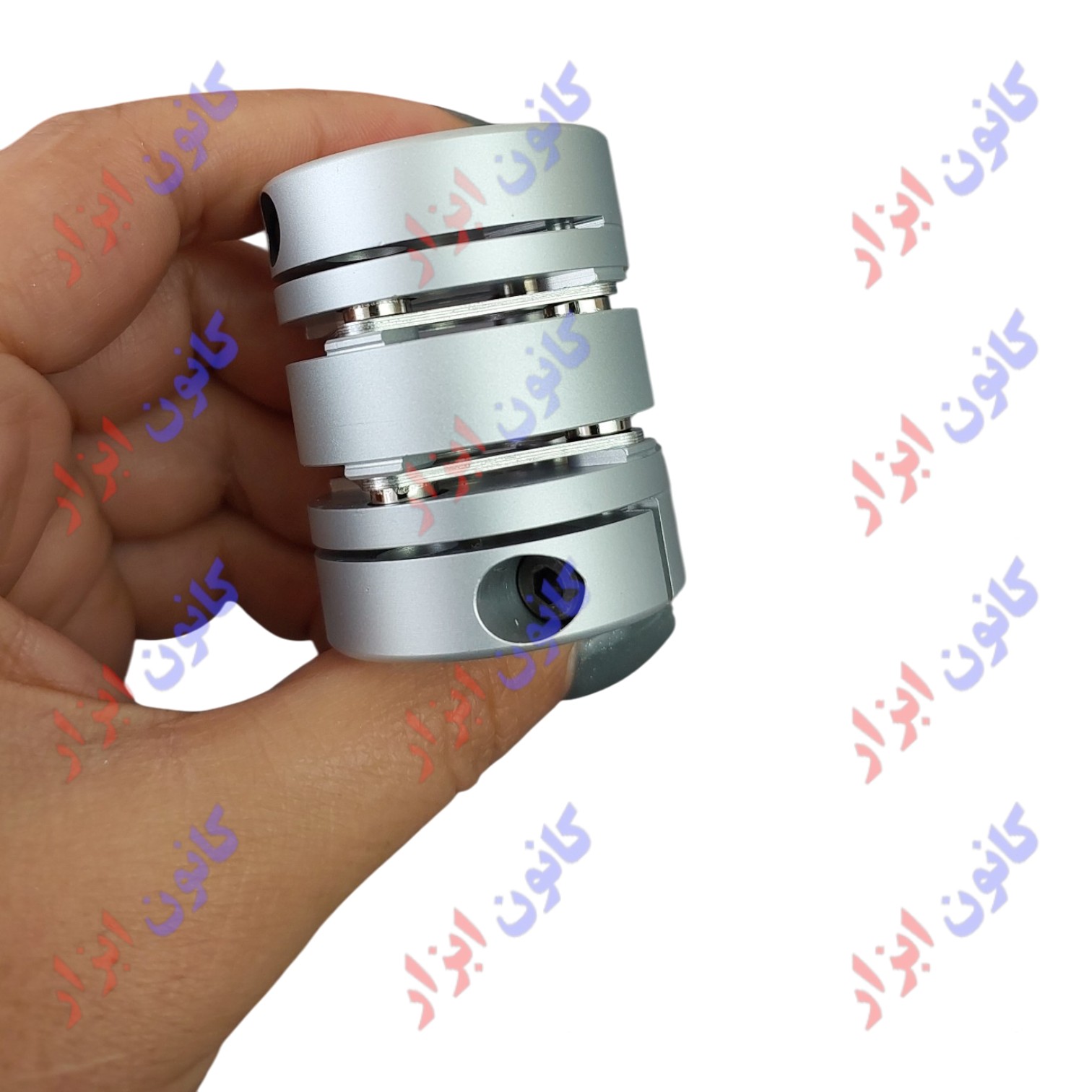

کوپلینک کلمپی دو دیسکی 10 به 10

این محصول به عنوان یک کوپلینگ صنعتی بسیار دقیق، کاربردهای گسترده‌ای دارد. از جمله مهم‌ترین موارد استفاده می‌توان به موارد زیر اشاره کرد:

• اتصال روتاری انکودر دقیق به محورهای متحرک
• استفاده در محورهای دستگاه‌های CNC مینیاتوری و پرینترهای سه‌بعدی
• اتصال استپر موتورها و مینی سروو موتورها به لیداسکرو یا بال اسکرو
• رباتیک و سیستم‌های کنترل موقعیت دقیق
