سنسور زاویه دوگانه چرخشی RDP شفت 6.34 میلیمتر

معرفی سنسور زاویه پتانسیومتری RDP

پتانسیومتر دوگانه چرخشی RDP یک سنسور زاویه دقیق و صنعتی است که برای اندازه‌گیری و کنترل همزمان دو پارامتر مستقل در سیستم‌های اتوماسیون طراحی شده است. این محصول با بهره‌گیری از تکنولوژی پلاستیک رسانا و ساختار مکانیکی مقاوم، گزینه‌ای ایده‌آل برای کاربردهای صنعتی و خودرویی محسوب می‌شود.







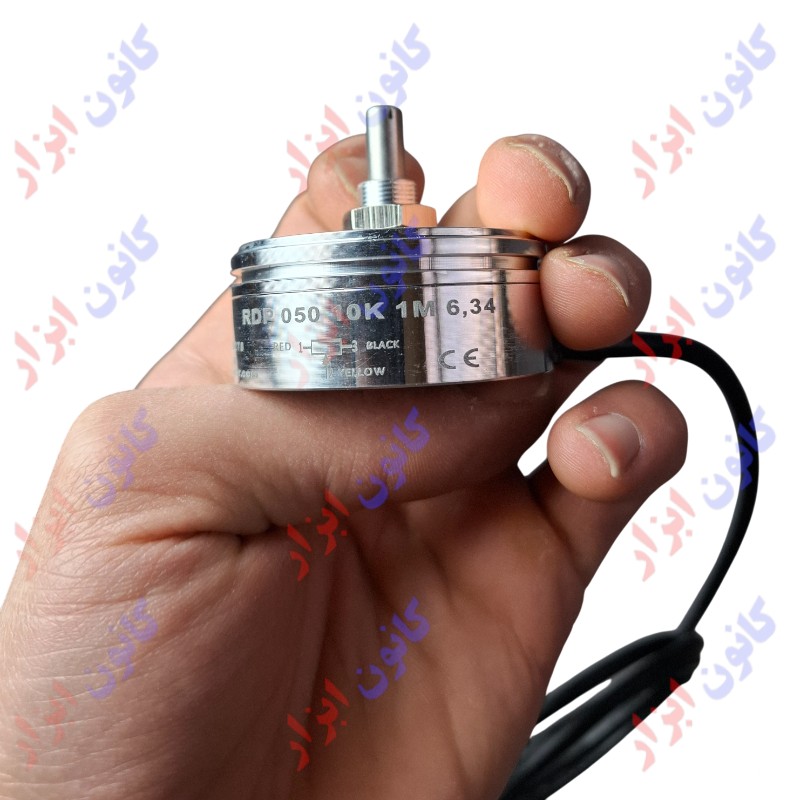

مشخصات فنی پتانسیومتر 5K اهم RDP

• مقاومت کل: 5K اهم (R1=2.5K اهم + R2=2.5K اهم)
• تلرانس مقاومت: ±20%
• زاویه الکتریکی: R1: 70° / R2: 70°
• نوع خروجی: مقاومتی (Potentiometric)
• ولتاژ تغذیه :حداکثر 42 ولت DC
• کابل خروجی : 1 متر



دقت و عملکرد

• خطی‌بودن مستقل: ±1%
• تکرارپذیری: حداکثر 0.1 درجه
• المان مقاومتی: پلاستیک رسانا (Conductive Plastic)

رنگ‌بندی سیم‌ها:

• سیم مشکی: سیگنال R1
• سیم زرد: خروجی سیگنال (Output)
• سیم قرمز: سیگنال R2

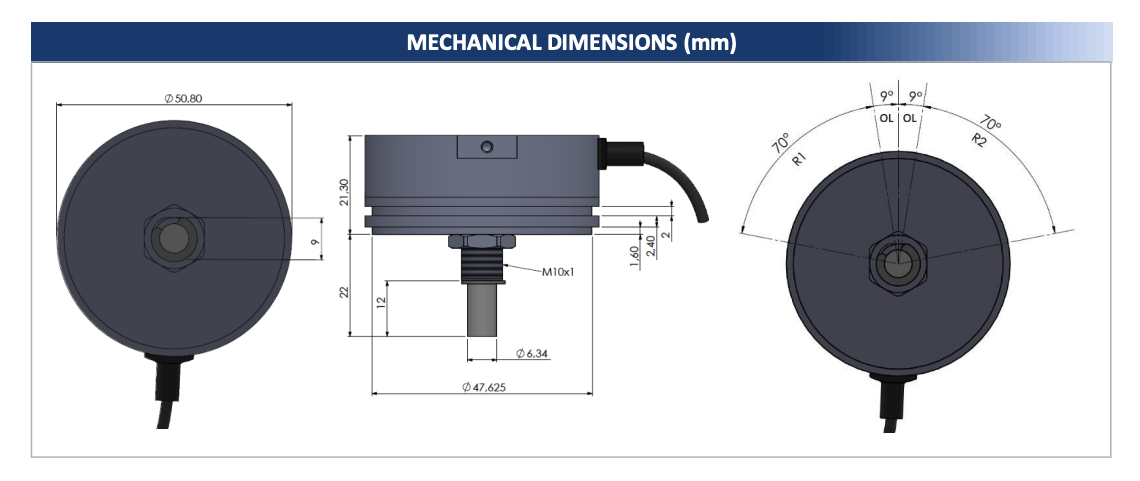

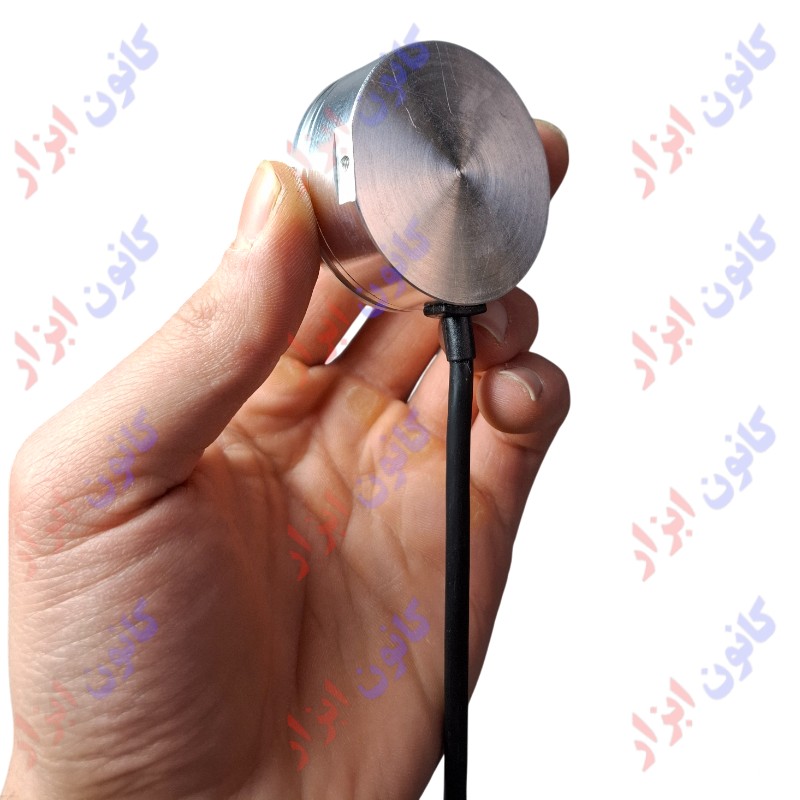

ابعاد و جنس مواد

• قطر شفت: 6.34 میلیمتر (استیل ضدزنگ)
• قطر بدنه: 50.8 میلیمتر
• جنس بدنه: آلومینیوم
• وزن: تقریباً 80 گرم

مناسب سرو سایز 20 (در صنعت، سروموتورها و تجهیزات جانبی آن‌ها (مانند انکودرها، پتانسیومترها، و سنسورهای زاویه) بر اساس استانداردهای اندازه مشخصی طبقه‌بندی می‌شوند که به آن‌ها “Servo Size” یا “Frame Size” می‌گویند.)

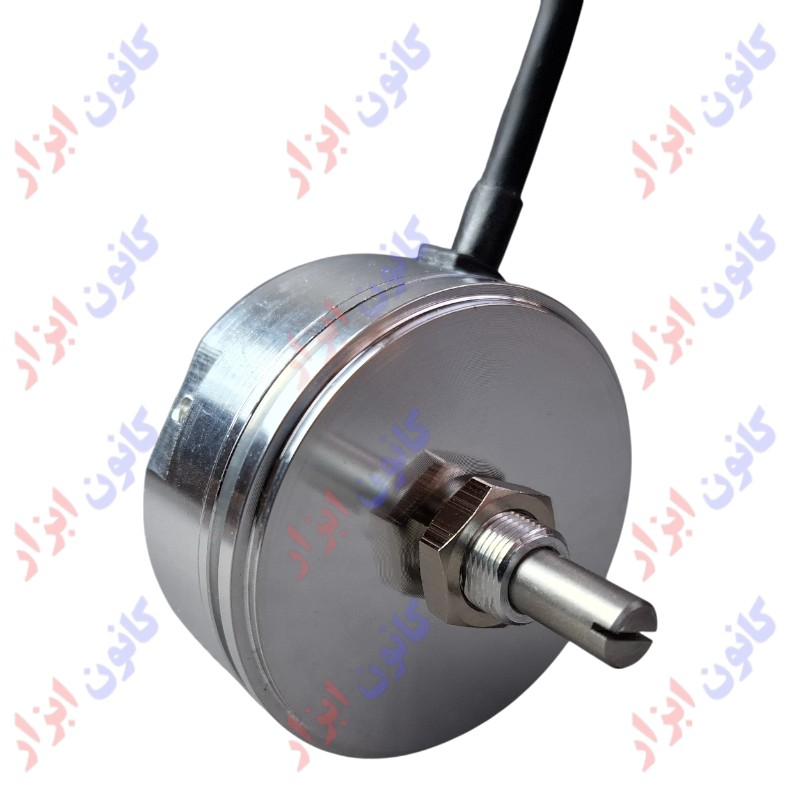

عملکرد مکانیکی

• زاویه مکانیکی کل: 325 درجه (محدود شده مکانیکی)
• گشتاور عملیاتی: حداکثر 0.5 Ncm
• حداکثر سرعت چرخش: 300 RPM
• عمر مکانیکی: 10 میلیون حرکت

محدوده دمایی و حفاظت

• دمای عملیاتی: 25- تا +75 درجه سانتی‌گراد
• دمای نگهداری: 25- تا +105 درجه سانتی‌گراد
• درجه حفاظت: IP54 محافظت در برابر گرد و غبار و پاشش آب

کاربردهای صنعتی پتانسیومتر دوگانه

این سنسور زاویه برای طیف گسترده‌ای از کاربردهای صنعتی مناسب است:

• ماشین‌آلات نساجی: کنترل دقیق موقعیت غلتک‌ها و بازوهای مکانیکی
• سیستم‌های درب اتوماتیک: اندازه‌گیری زاویه باز و بسته شدن درب‌های صنعتی
• صنعت خودرو: سنسور موقعیت پدال، فرمان و سیستم‌های تعلیق
• رباتیک و اتوماسیون: کنترل موقعیت مفاصل و بازوهای رباتیک
• تجهیزات پزشکی: سیستم‌های تنظیم موقعیت تخت و دستگاه‌های توانبخشی
• سیستم‌های :HVAC کنترل دریچه‌های هوا و دمپرها

مزایای استفاده از پتانسیومتر RDP

 دقت و قابلیت اطمینان بالا

• خطی‌بودن ±1% برای اندازه‌گیری‌های دقیق
• تکرارپذیری 0.1 درجه برای کاربردهای حساس
• عمر 10 میلیون حرکت برای استفاده طولانی‌مدت

طراحی دوگانه منحصر به فرد

• دو محدوده الکتریکی 70 درجه‌ای مجزا
• صرفه‌جویی در فضا و هزینه نسبت به استفاده از دو سنسور جداگانه

مقاومت در برابر شرایط محیطی

• حفاظت IP54 برای محیط‌های صنعتی
• مقاومت دمایی گسترده (25- تا +75°C)
• ساختار آلومینیومی مقاوم و سبک

نصب و راه‌اندازی آسان

• کابل خروجی استاندارد با رنگ‌بندی مشخص
• شفت 6.34 میلیمتری
• ابعاد Servo size 20 برای نصب آسان



نحوه عملکرد پتانسیومتر دوگانه چرخشی

این سنسور زاویه شامل دو مقاومت متغیر (R1 و R2) است که به صورت سری به هم متصل شده‌اند. هر کدام از این مقاومت‌ها در محدوده زاویه‌ای 70 درجه‌ای خاص خود فعال هستند. با چرخش شفت، وایپر (نقطه تماس متحرک) روی المان مقاومتی حرکت کرده و مقاومت خروجی را تغییر می‌دهد.

زاویه الکتریکی 70 درجه به این معناست که هر مقاومت فقط در بازه 70 درجه از چرخش کل شفت (325 درجه) تغییر می‌کند. این ویژگی امکان اندازه‌گیری دو موقعیت یا پارامتر مختلف در یک محور چرخشی را فراهم می‌کند.



راهنمای انتخاب و سفارش

این مدل با مشخصات زیر ارائه می‌شود:

• مقاومت: 5K اهم (2.5K+2.5K)
• قطر شفت: 6.34 میلیمتر
• طول کابل: 1 متر

برای سفارش‌های سفارشی با قطر شفت متفاوت، طول کابل دلخواه یا مقاومت 10K اهم، با واحد فروش تماس بگیرید.

RDP-050-10K-1M-6.34

پتانسیومتر دوگانه چرخشی RDP با مقاومت 5K اهم و شفت 6.34 میلیمتر، راهکاری حرفه‌ای برای اندازه‌گیری دقیق زاویه در کاربردهای صنعتی است. ترکیب دقت بالا، عمر طولانی، و طراحی دوگانه منحصر به فرد، این محصول را به انتخابی ایده‌آل برای مهندسان طراح سیستم‌های کنترل و اتوماسیون تبدیل کرده است.



دیتاشیت سنسور زاویه دوگانه
