نمایشگر دیجیتال اسپارک چهار محور ADR10

نمایشگر دیجیتال چهار محور اسپارک

نمایشگر دیجیتال چهار محور ADR10-4-E مخصوص دستگاه های اسپارک (EDM) برای ماشین های چهار محور طراحی شده است. این دستگاه علاوه بر نمایش دقیق میزان جابجایی محورها، قادر به انجام محاسبات متنوع ماشین کاری نیز می باشد که در بخش آپشن ها و قابلیت های دستگاه به طور کامل توضیح داده می شود. این نمایشگر امکان نمایش حرکت خطی (Linear) و حرکت دورانی (Rotary) را فراهم می کند و از نظر سازگاری نیز بسیار انعطاف پذیر است. ADR10-4-E با انواع خط کش دیجیتال با خروجی موج مربعی و هر نوع رزولوشن سازگار بوده و همچنین قابلیت اتصال به انواع روتاری انکودر را دارد، بنابراین می توان از آن در کاربردهای مختلف صنعتی استفاده کرد.

علاوه بر مدل چهار محور، نمایشگر اسپارک ۳ محور و نمایشگر اسپارک ۲ محور نیز موجود می باشد و متناسب با نوع دستگاه و نیاز کاربر قابل ارائه است. این نمایشگرها با همان کیفیت ساخت بالا و دقت اندازه گیری، برای دستگاه های اسپارک طراحی شده اند و از انواع خط کش دیجیتال و روتاری انکودر پشتیبانی می کنند.

کاربران می توانند با توجه به تعداد محور دستگاه خود، مدل دو محور، سه محور یا چهار محور را انتخاب کرده و از عملکرد پایدار و دقت بالای این سیستم در فرآیند ماشین کاری بهره مند شوند.

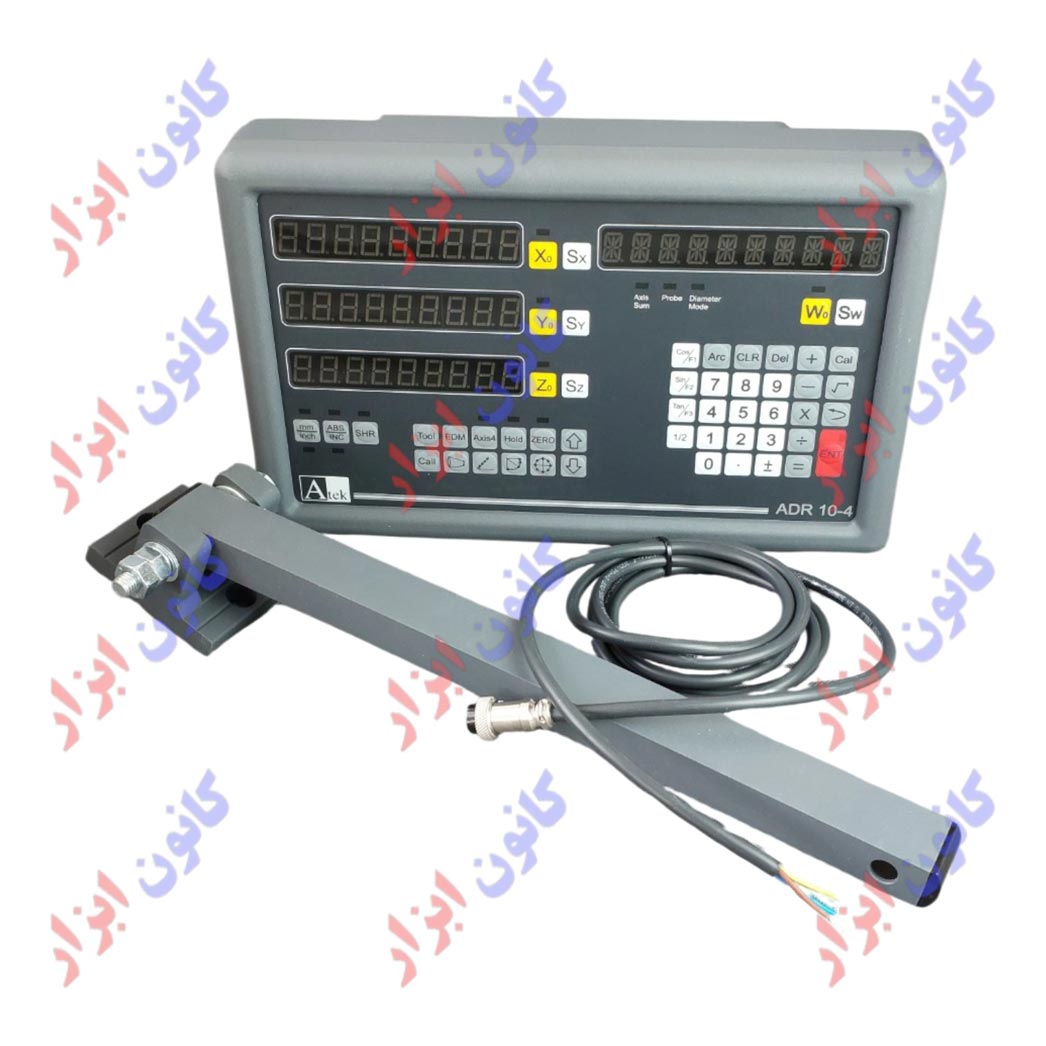

نمایشگر چهار محور دیجیتال مخصوص دستگاه EDM

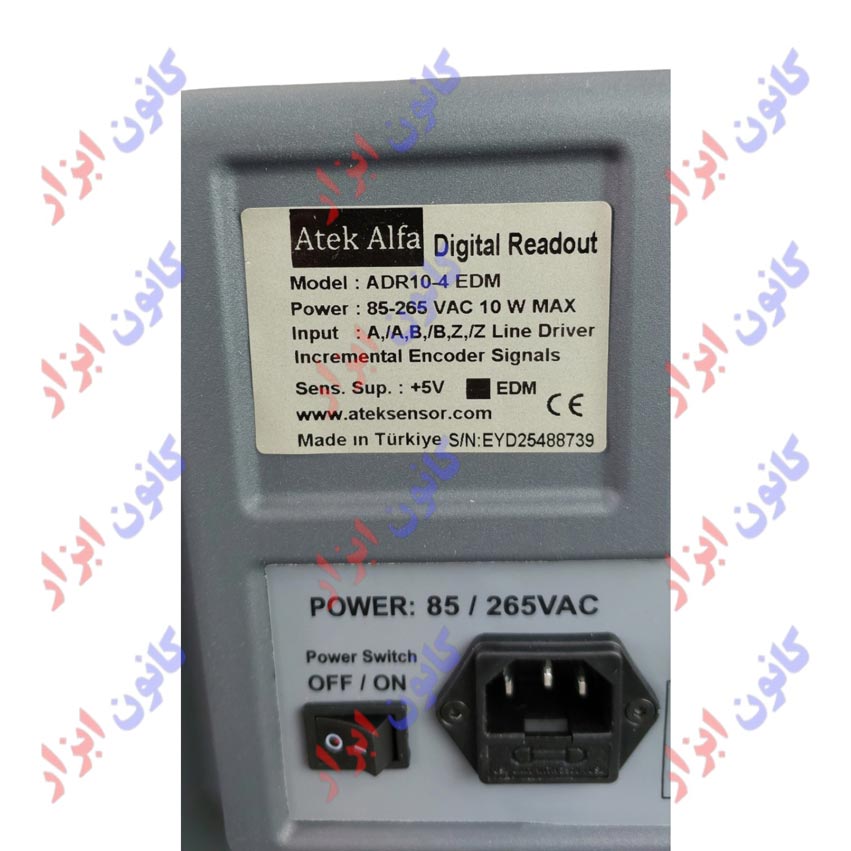

نمایشگر ADR10-4-E مخصوص دستگاه اسپارک (EDM) با ولتاژ ورودی 220 ولت کار می‌کند. این دستگاه دارای بازه وسیع ولتاژ ورودی بوده و می‌تواند در محدوده 85 تا 265 ولت نیز به ‌صورت پایدار عمل کند. همچنین این نمایشگر ولتاژ مورد نیاز برای تغذیه خط‌کش‌ های دیجیتال را به طور مستقیم تأمین می‌کند؛ بنابراین برای خط‌کش ها نیازی به منبع تغذیه جداگانه نخواهد بود و نصب و راه اندازی سیستم ساده تر می‌شود.

نمایشگر چهار محور اسپارک با رله داخلی

با اتصال سوکت های خط کش ها به پشت نمایشگر دیجیتال و اتصال نمایشگر به برق ، سیستم روشن و با حرکت هر کدام از خط کش ها ، میزان جابجایی با دقت میکرون روی نمایشگر نشان داده میشود. راه اندازی سیستم دیجیتال از نظر الکتریکی به همین سادگی است. اما در هنگام نصب فیزیکی خط کش ها روی ماشین بایستی نکاتی را در نظر گرفت. این نکات در هنگام فروش بصورت دستورالعمل های کتبی و شفاهی ارائه می گردد.



بخشی از توانمندی های نمایشگر چهار محور اسپارک فوق در مقاله (مزایای نمایشگر دیجیتال آتک سنسور) آمده است. لطفا مطالعه فرمایید.

نمایشگر چهار محور اسپارک (EDM DRO) مناسب خط کش دیجیتال

همانطور که می دانید نماشگرهای شرکت آتک سنسور ( بصورت آپشن ) دارای رله خروجی هستند. در ماشین اسپارک این رله طوری تنظیم می شود که ماشین را در انتهای عملیات ماشین کاری متوقف سازد ، در لینک زیر نحوه بکار گیری رله شرح داده شده است.

تنظیم رله خروجی نمایشگر دیجیتال برای اسپارک (فیلم)

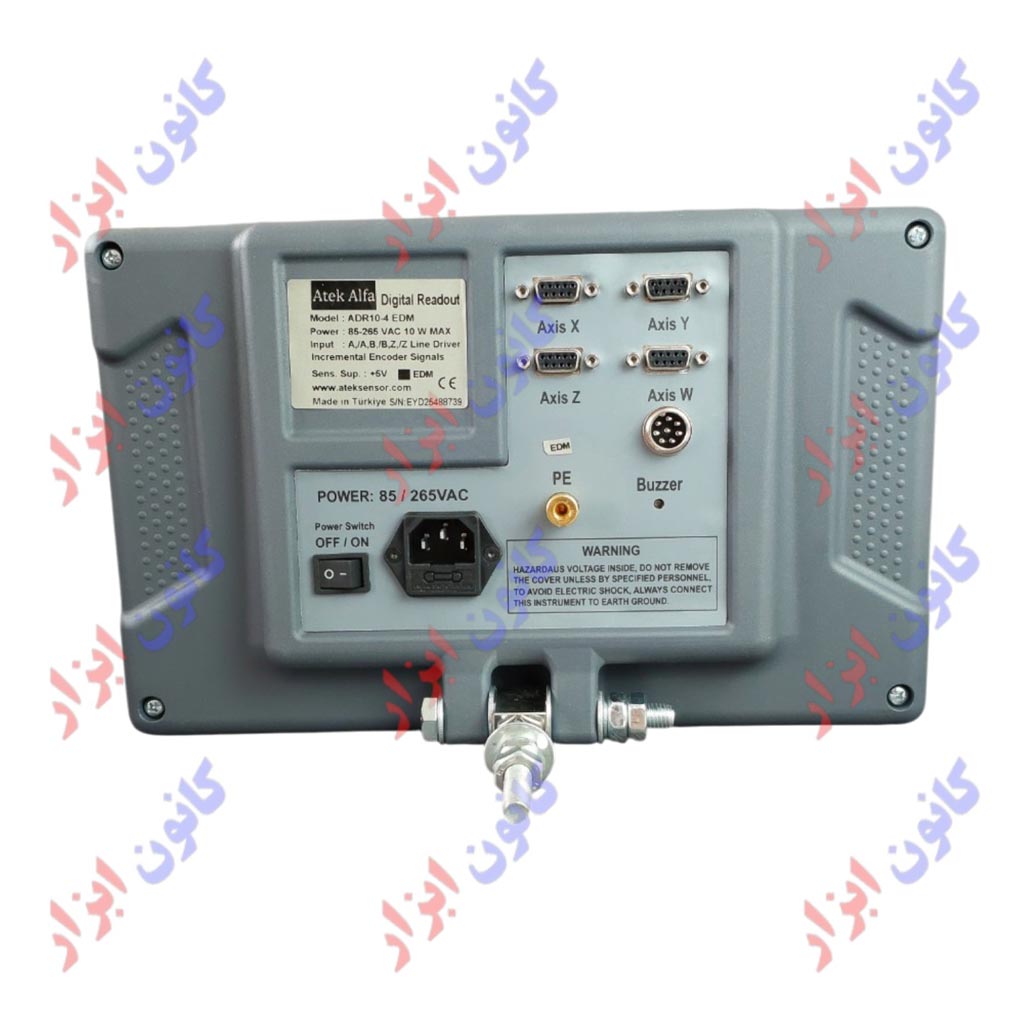

 سوکت نمایشگر دیجیتال چهار محور اسپارک

سوکت اتصال خط کش دیجیتال به نمایشگر چهار محور از نوع 9 پین مستطیل DB9 است ، که فراوان ترین نوع سوکت در بازار ایران است. نحوه سیم بندی و سیگنال ها را میتوانید در پی دی اف انتهای همین محصول ببینید.

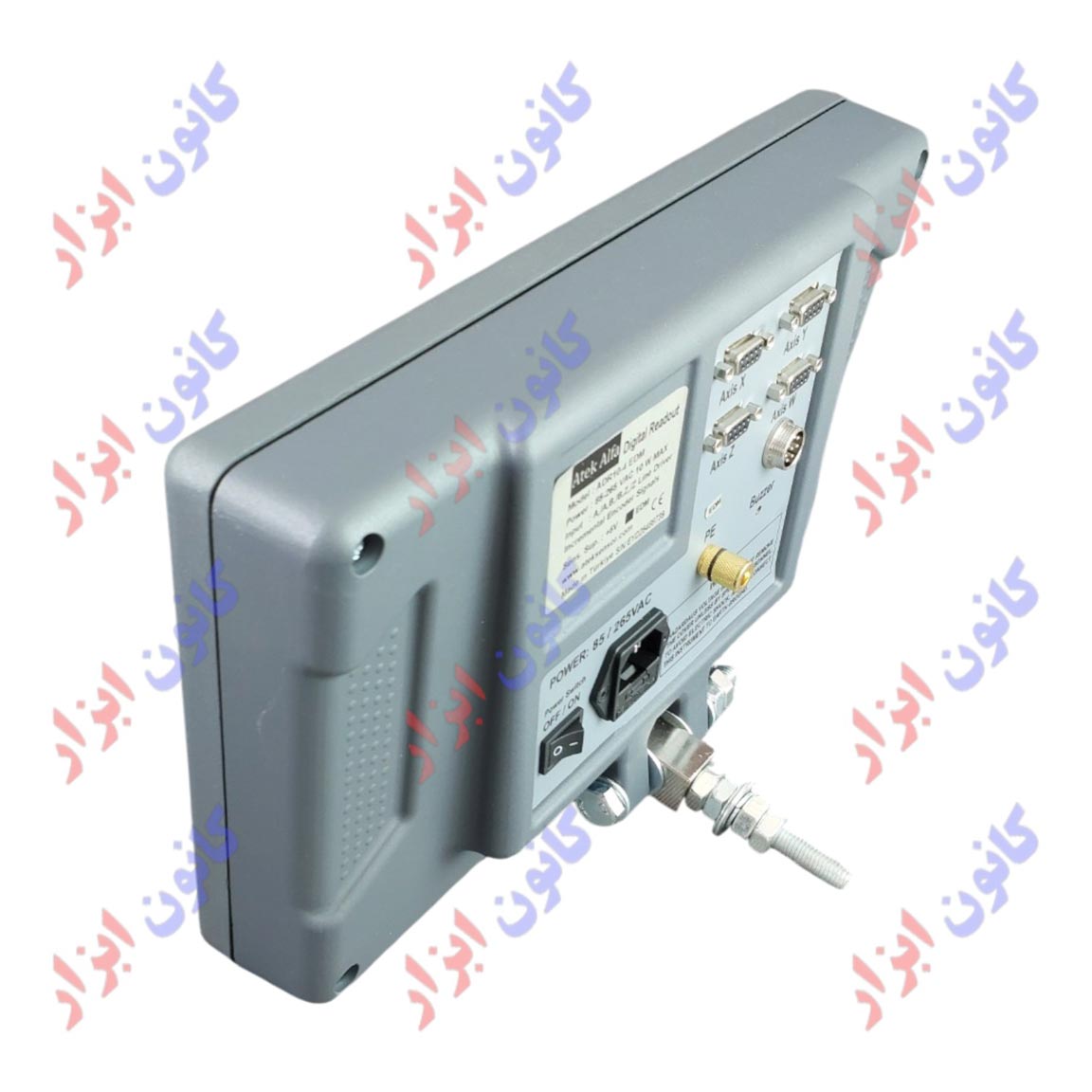

همچنین خروجی رله از یک سوکت گرد هشت پین خارج شده که هنگام خرید سوکت سمت مقابل آن در اختیار شما قرار داده میشود.





قیمت نمایشگر چهار محور اسپارک ADR10-4

جهت اطلاع از قیمت نمایشگر دیجیتال چهار محور ADR10-4-E  با شماره تلفن زیر تماس حاصل فرمایید.

09129473023 و 09351473023

ADR10-4 EDM



 دیتاشیت نمایشگر چهار محور اسپارک
