سوکت صنعتی M12 مستقیم 5 پین مادگی قفل مهره ای

سوکت صنعتی M12 مستقیم 5 پین مادگی

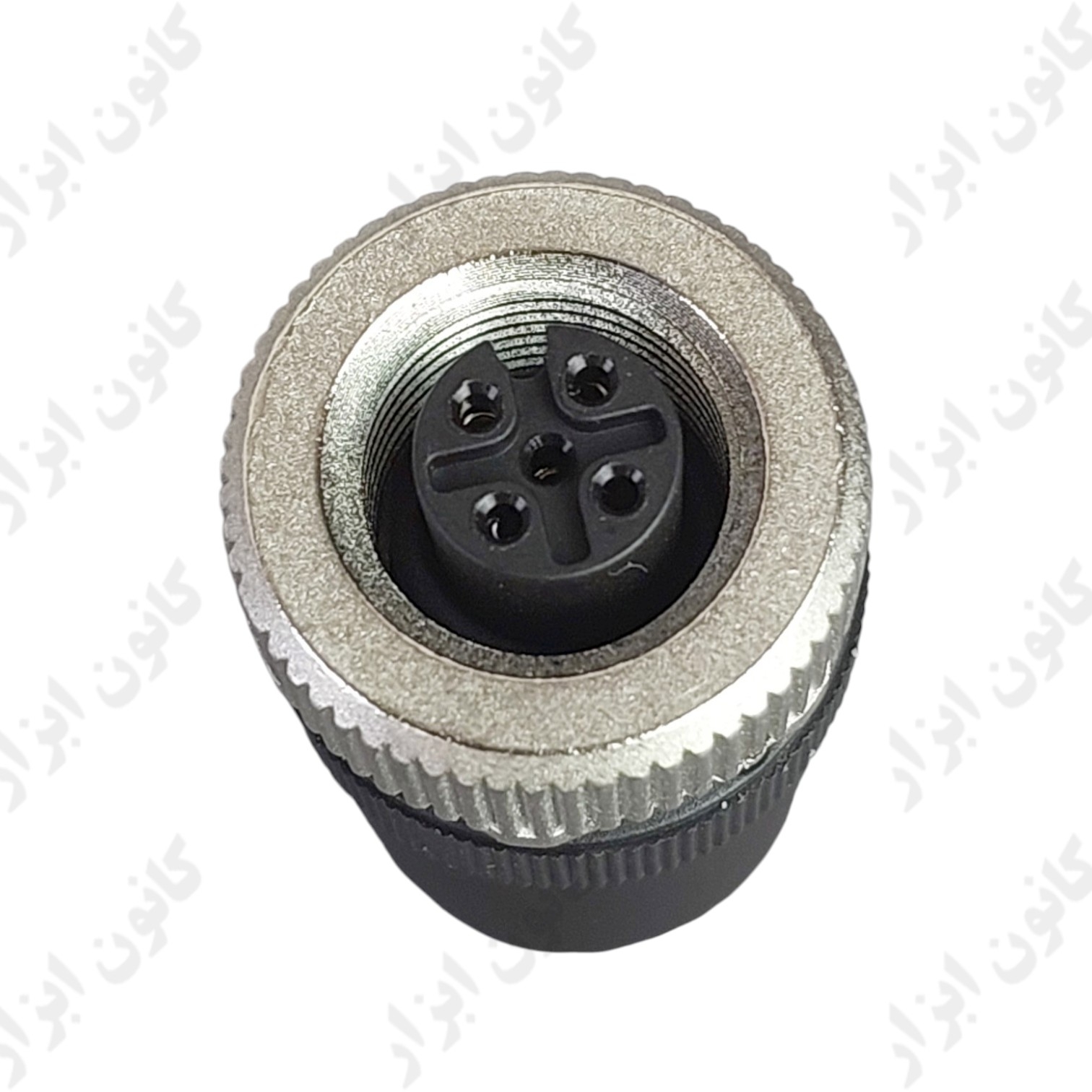

کانکتور صنعتی 5 پین سری M12 با طراحی مستقیم (Straight)، انتخابی استاندارد و کارآمد برای برقراری اتصالات در سیستم‌های اتوماسیون و انواع سنسورهای صنعتی است. این محصول با بهره‌گیری از بدنه پلیمری تقویت‌شده (PA+GF)، تعادل ایده‌آلی میان استحکام مکانیکی و وزن سبک ایجاد کرده است. این کانکتور کاملاً منطبق بر استاندارد جهانی IEC 61076-2-101 تولید شده و با دارا بودن درجه حفاظتی IP67، عایق‌بندی کاملی را در برابر نفوذ گرد و غبار و رطوبت در محیط‌های سخت کارگاهی فراهم می‌کند. طراحی مستقیم و ارگونومیک این سوکت، امکان اتصال سریع و هم‌راستا با پورت تجهیزات را میسر ساخته

برای بزرگنمایی عکس روی عکس کلیک کنید

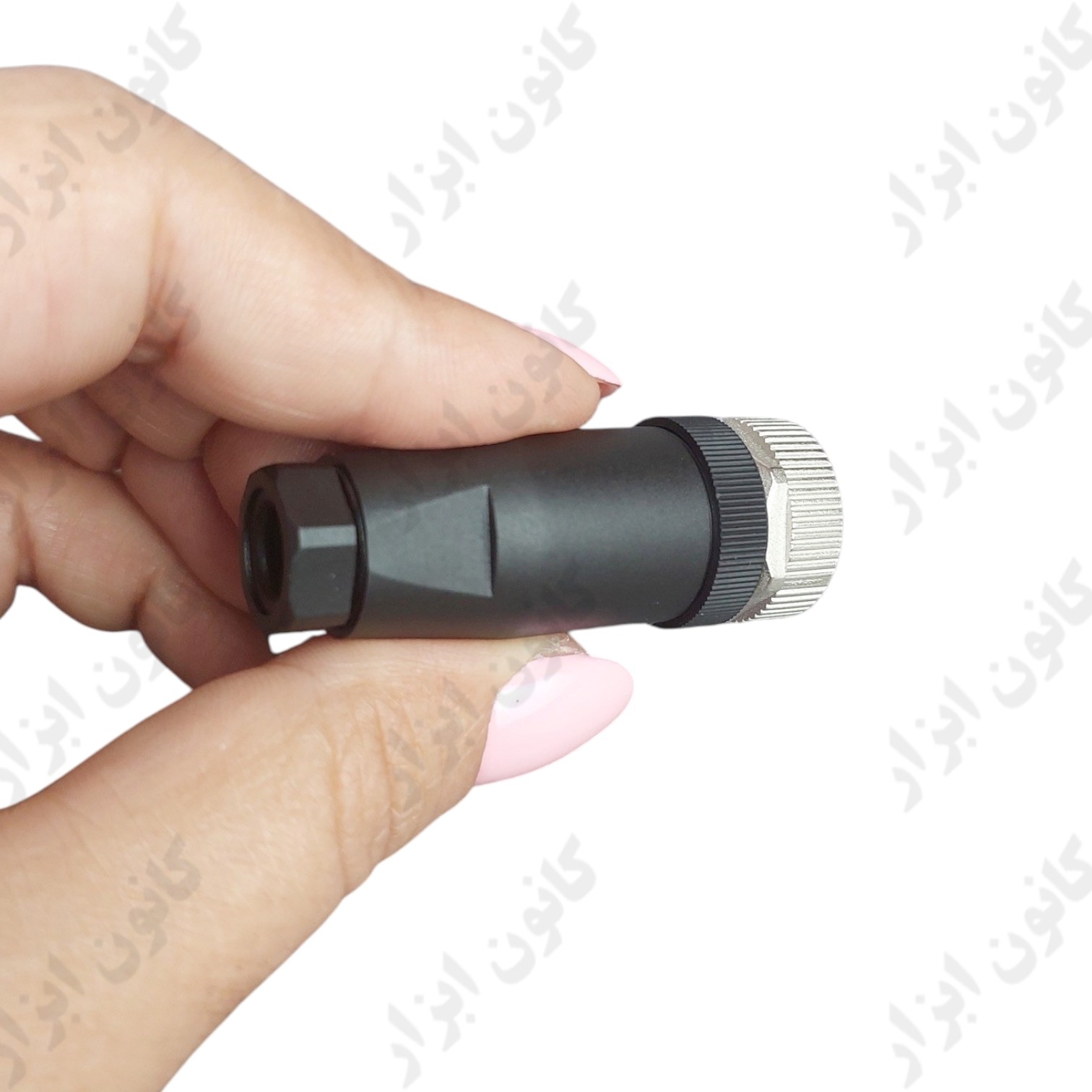

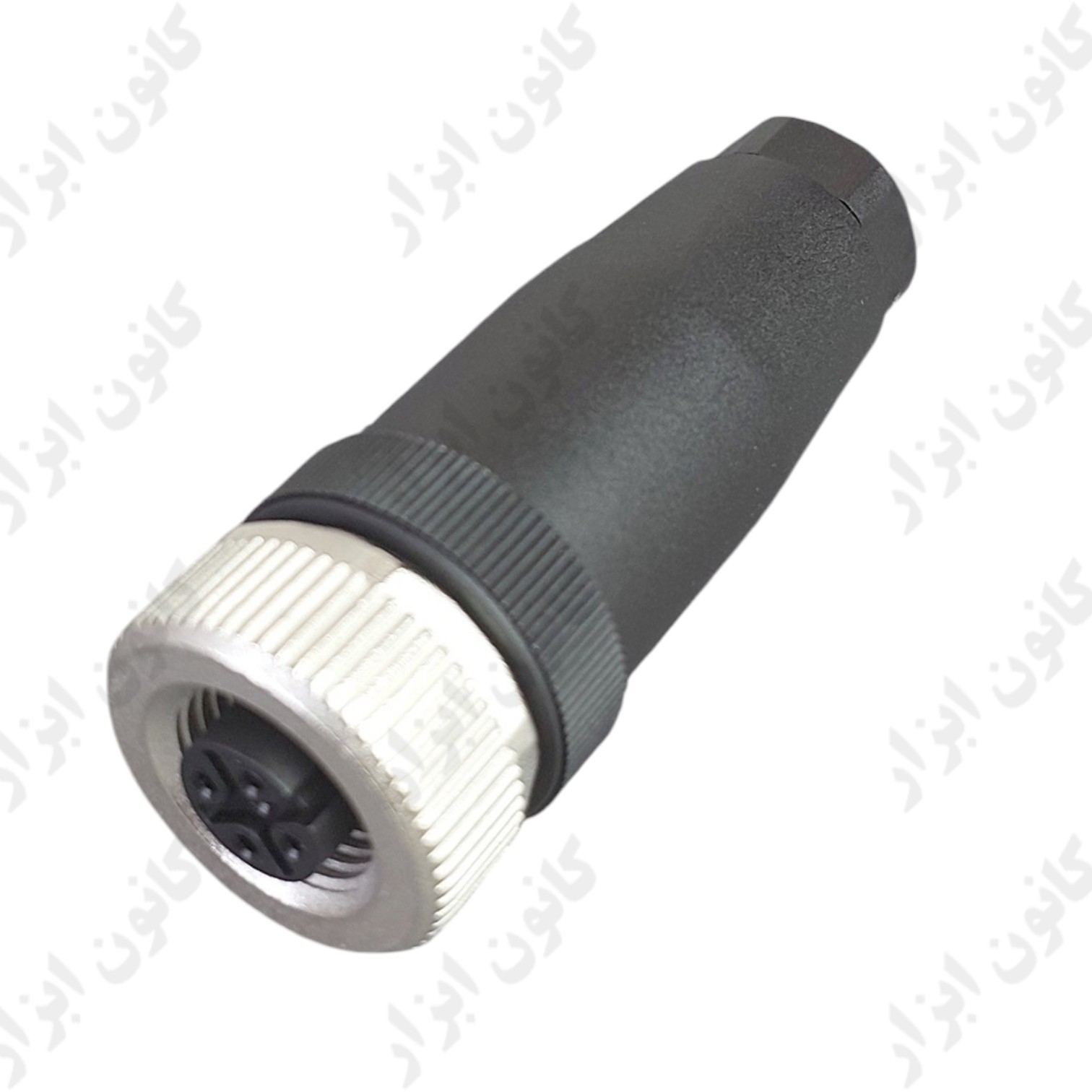

از لحاظ مشخصات الکتریکی و ساختاری، این کانکتور به‌صورت قابل مونتاژ در محل (Assembled) و با ترمینال پیچی (Screw Connection) پیاده‌سازی شده است، در نتیجه فرآیند سیم‌کشی بدون نیاز به لحیم‌کاری و با سرعت بالا انجام می‌شود. بهره‌گیری از کنتاکت‌های پوشش‌داده‌شده با طلا، مقاومت الکتریکی بسیار ناچیز (کمتر از ۵ میلی‌اهم) را رقم زده و مانع از افت کیفیت سیگنال‌های ارسالی می‌گردد. ورودی گلند این سوکت بر پایه سایز PG9 طراحی شده تا برای مهار کابل‌های صنعتی با قطر 4 تا 6 میلی‌متر کاملاً ایده‌آل باشد. همچنین عایق‌بندی با متریال TPU/PA در کنار دوام مکانیکی بالاتر از ۵۰۰ بار اتصال و جداسازی، کارکرد مطمئن تجهیز را در محدوده دمایی ۲۵- تا ۸۰+ درجه سانتی‌گراد تضمین می‌نماید.

برای بزرگنمایی عکس روی عکس کلیک کنید

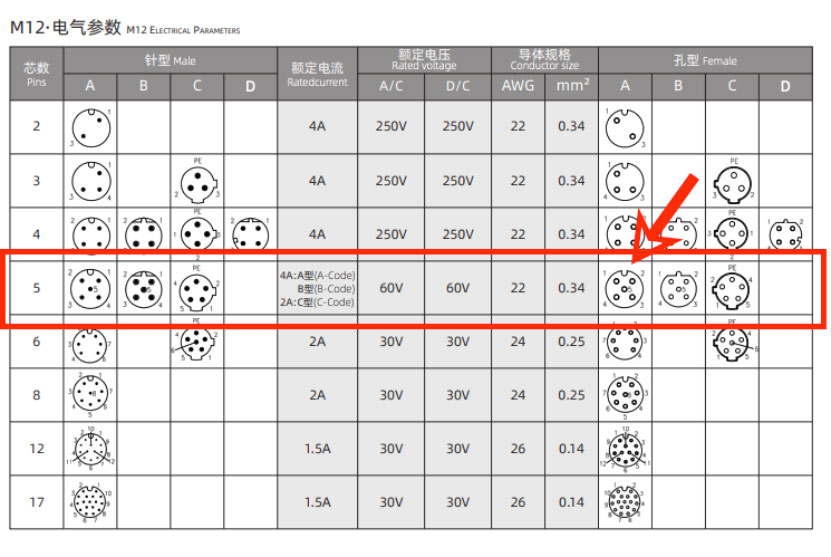

این مدل برای کار در ولتاژ AC/DC تا 60 ولت طراحی شده و با کابل AWG 22 با سطح مقطع 0.34 میلیمتر مربع سازگاری دارد. همین موضوع باعث می‌شود انتقال سیگنال و جریان در آن با پایداری مناسب و افت کم انجام شود. ترکیب مشخصات الکتریکی استاندارد با ساختار مونتاژی ۵ پین، این کانکتور را به یک راهکار مناسب برای اتصالات دقیق و ایمن در پروژه‌های صنعتی تبدیل کرده است.

برای بزرگنمایی عکس روی عکس کلیک کنید

جهت بررسی سایر مدل‌ها، تنوع کامل کانکتورها و خرید سوکت صنعتی در انواع مدل‌های نری، مادگی، مستقیم و چپقی، می‌توانید از بخش دسته‌بندی تخصصی این تجهیزات در فروشگاه دیدن فرمایید.

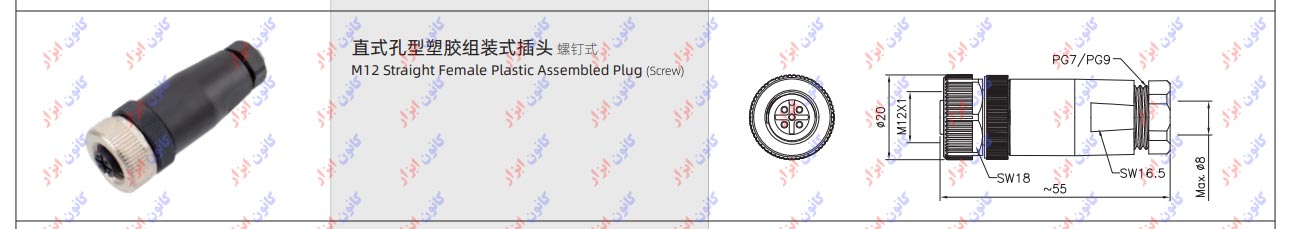

دیتاشیت سوکت 5 پین مادگی مستقیم M12
