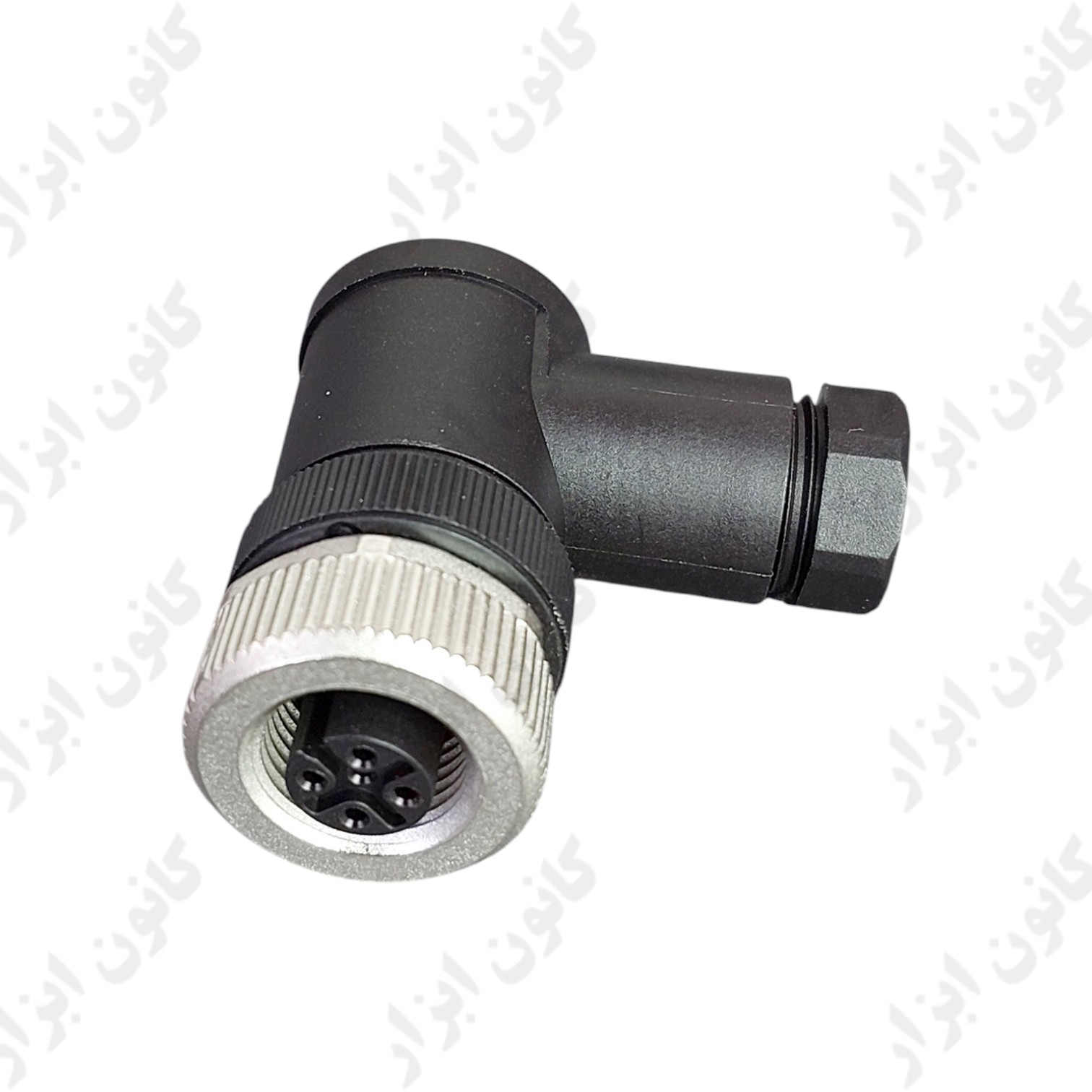

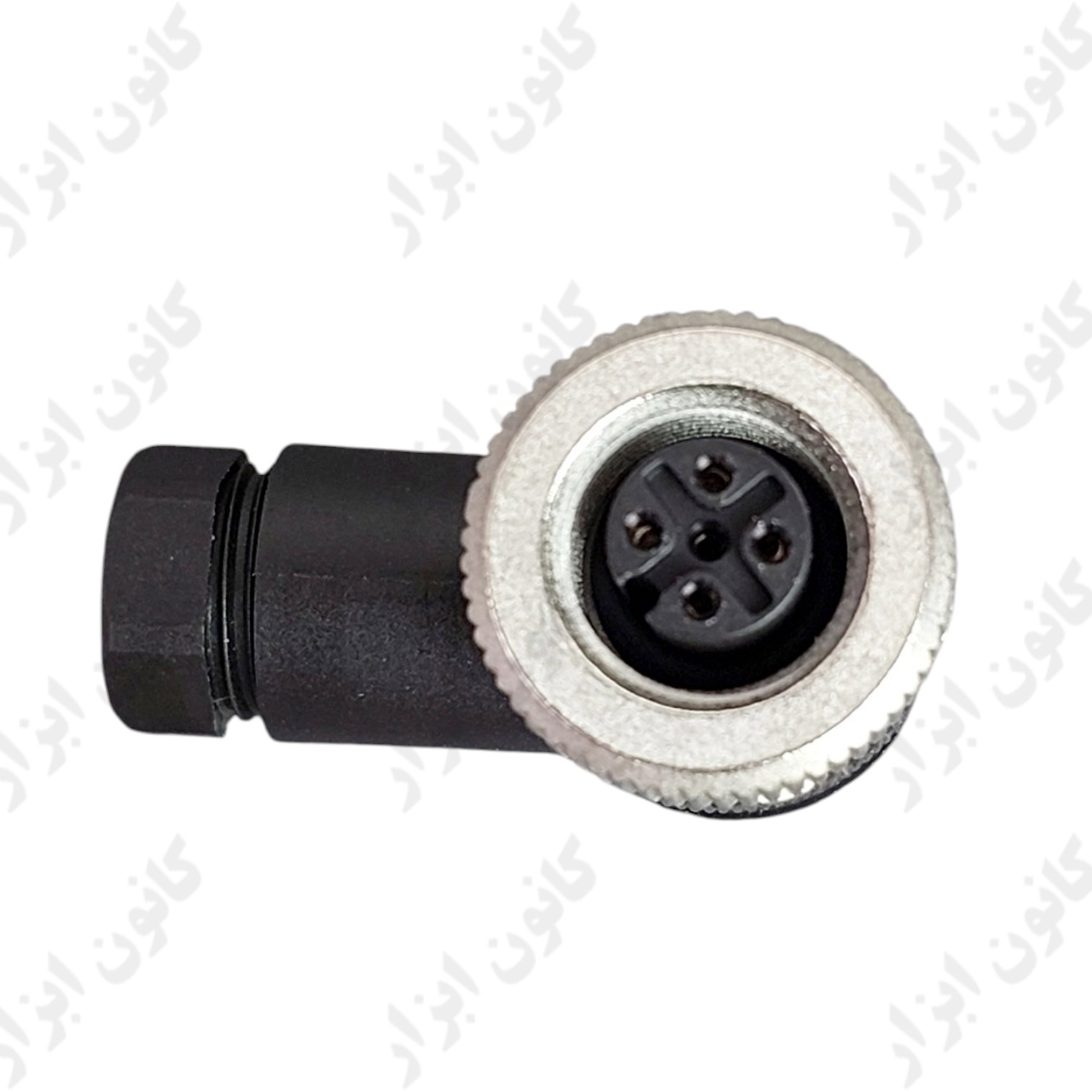

سوکت صنعتی M12 زاویه دار 90 درجه 5 پین مادگی قفل مهره ای

سوکت صنعتی M12 زاویه دار 5 پین مادگی

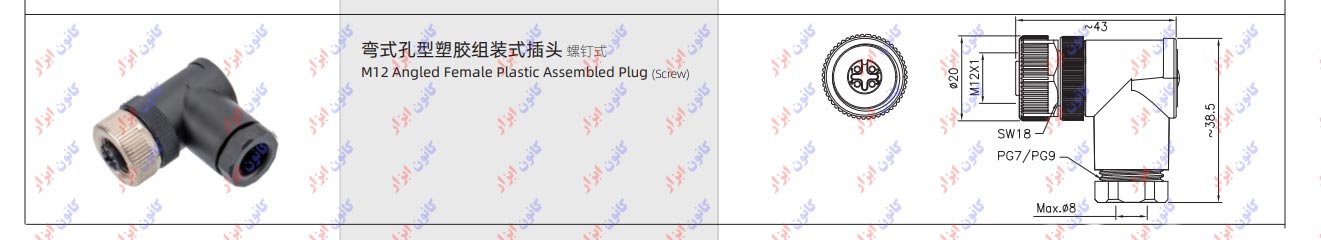

کانکتور صنعتی 5 پین سری M12 با زاویه ۹۰ درجه (چپقی)، انتخابی بهینه برای سیستم‌های اتوماسیون و سنسورهای صنعتی است که به دلیل طراحی بدنه‌ی پلیمری تقویت‌شده (PA+GF)، ترکیبی از مقاومت مکانیکی بالا و وزن سبک را ارائه می‌دهد. این کانکتور با استاندارد جهانی IEC 61076-2-101 کاملاً سازگار بوده و با برخورداری از درجه حفاظتی IP67، در برابر نفوذ گرد و غبار و آب در محیط‌های کارگاهی به‌خوبی عایق‌بندی شده است. طراحی ارگونومیک ۹۰ درجه این محصول، علاوه بر کاهش تنش بر روی کابل، امکان اتصال ایمن و جمع‌وجور را در فضاهای محدود تابلوهای برق و ماشین‌آلات فراهم می‌آورد.

برای بزرگنمایی عکس روی عکس کلیک کنید

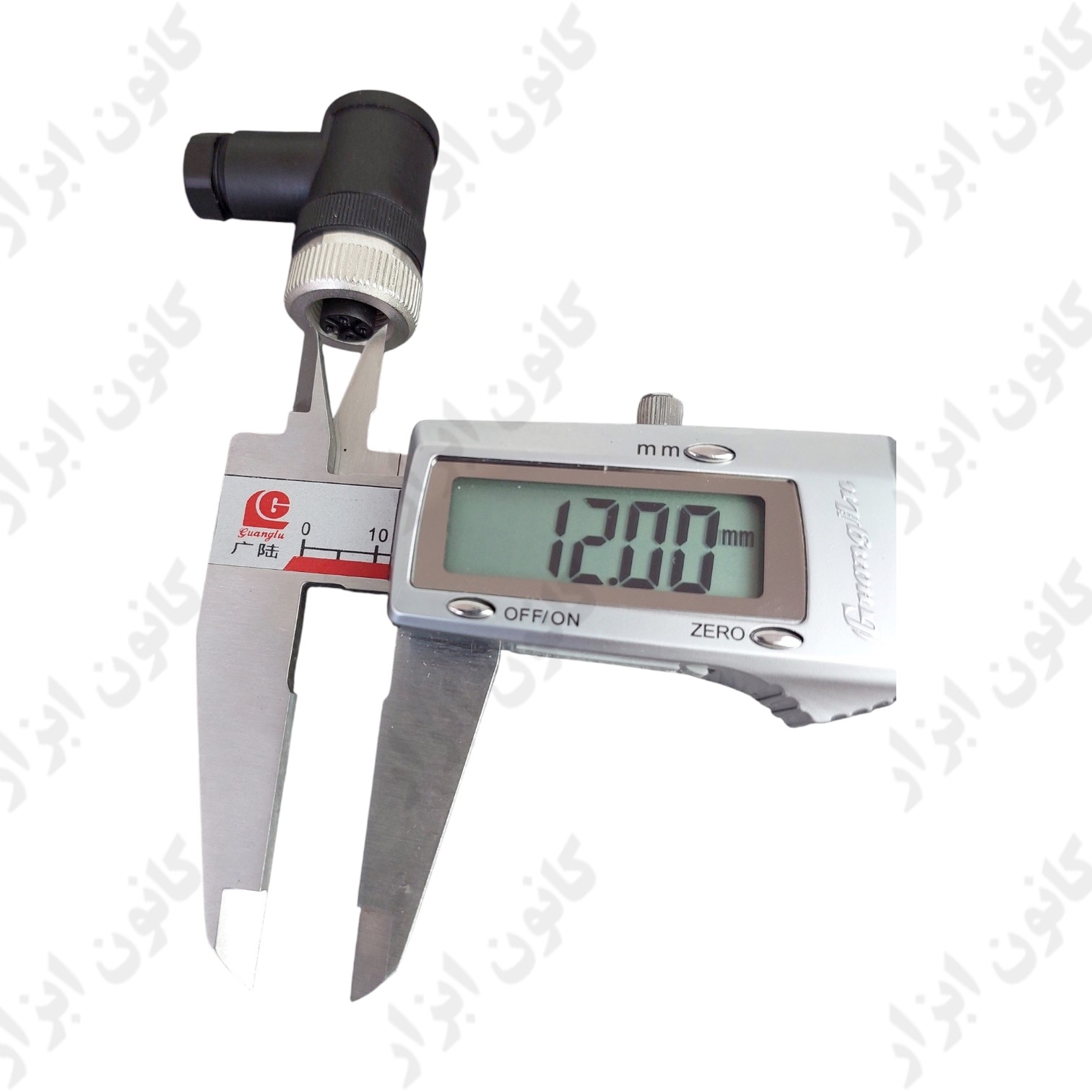

از منظر فنی، نحوه سیم بندی این مدل از نوع «مونتاژی» (Assembled) با اتصال پیچی (Screw Connection) است که نصب سریع و بدون نیاز به لحیم‌کاری را در محل پروژه امکان‌پذیر می‌سازد. کنتاکت‌های داخلی با آبکاری طلا، مقاومت تماسی بسیار پایین (کمتر از 5mΩ) را برای انتقال دقیق سیگنال تضمین می‌کنند. این سوکت با پشتیبانی از گلندهای سایز (4 تا 6 میلیمتر)، برای کابل‌هایی با قطر 4 تا 6 میلی‌متر کاملاً مناسب است. متریال عایق TPU/PA و طول عمر مکانیکی بالای ۵۰۰ سیکل اتصال، پایداری عملکرد این محصول را در شرایط کاری مداوم و بازه حرارتی ۲۵- تا ۸۰+ درجه سانتی‌گراد تضمین می‌کند.

برای بزرگنمایی عکس روی عکس کلیک کنید

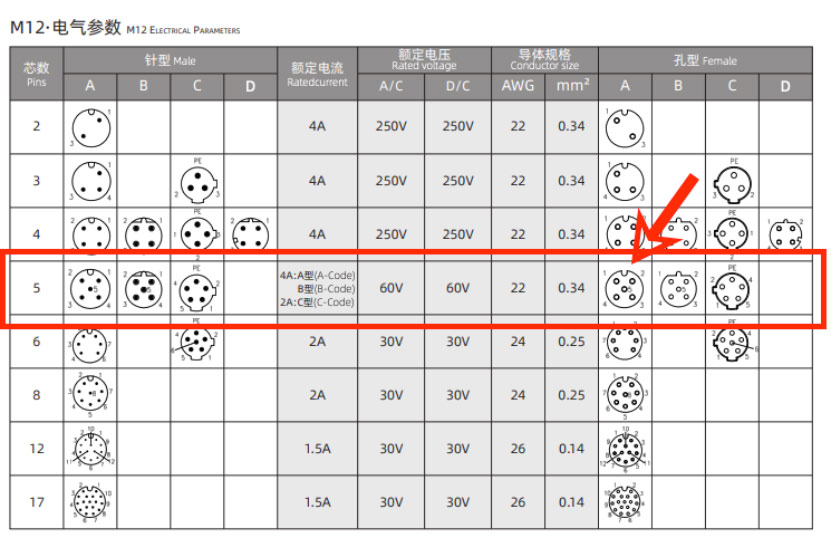

این مدل برای کار در ولتاژ AC/DC تا 60 ولت طراحی شده و با کابل AWG 22 با سطح مقطع 0.34 میلیمتر مربع سازگاری دارد. همین موضوع باعث می‌شود انتقال سیگنال و جریان در آن با پایداری مناسب و افت کم انجام شود. ترکیب مشخصات الکتریکی استاندارد با ساختار مونتاژی ۵ پین، این کانکتور را به یک راهکار مناسب برای اتصالات دقیق و ایمن در پروژه‌های صنعتی تبدیل کرده است.

برای بزرگنمایی عکس روی عکس کلیک کنید

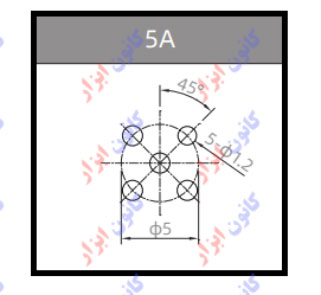

دیتاشیت سوکت 5 پین مادگی M12
