وایر پتانسیومتر چیست ؟

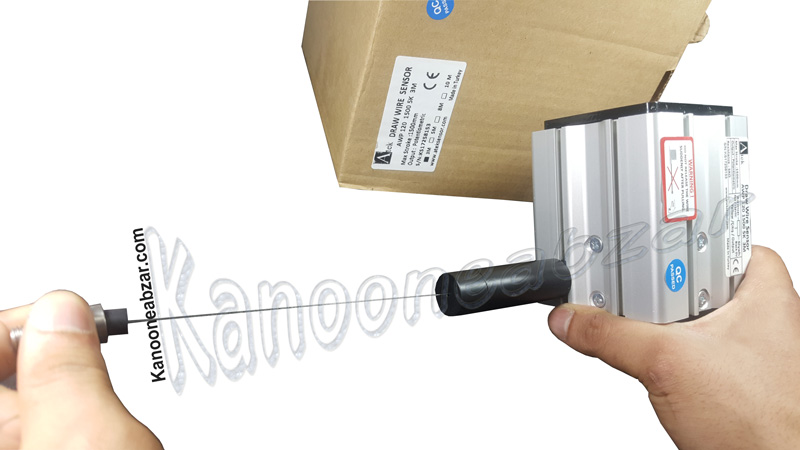

وایر پتانسیومتر آتک سنسور

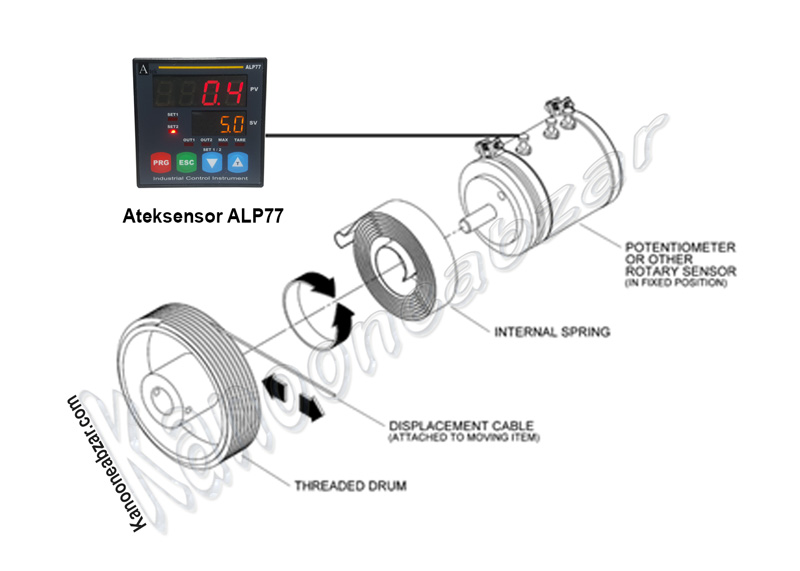

 این محصول ترکیبی از یک روتاری پتانسیومتر  دقیق صنعتی و یک قرقره و یک سیم فولادی ضد زنگ محکم است و ترکیب آن تقریبا شبیه یک متراست بطوریکه ( وقتی سیم را بیرون می کشیم توسط یک فنر میل به جمع شدن دارد ) حرکت سیم باعث گردش روتاری پتانسیومتر شده و سیگنال در



خروجی تولید می گردد . همچنین فنر مارپیچی آن جمع شده و تمایل دارد سیم را به حالت اولیه برگرداند ( جمع کند ) .در حقیقت با تبدیل حرکت خطی به دورانی ضمن اندازه گیری طول بیشتر ، فضای کمتری را اشغال می کند . از مزایای ویژه این محصول اندازه گیری به روش ابسولوت است .

وایر پتانسیومتر

تفاوت وایر انکدر با وایر پتانسیومتر

هر دو دارای ساختمان مشابهی هستند و تفاوت تنها در سنسور آنها است در وایر پتانسیومترها یک ولوم دقیق صنعتی استفاده می شود و در وایر انکدرها یک روتاری انکودر استفاده می شود .



انواع وایر سنسور اهمی  wire potentiometer

وایر سنسور های آنالوگ با توجه به طول و ... در دسته بندی های متفاوتی قرار می گیرد . شرکت آتک سنسور این وایر انکودرها را با کدهای


AWP 110 , AWP 120 , AWP210 , AWP 220 , AWP 310 , AWP 404 , AWP 412 , AWP 810 , AWP 820 , AWP 906 دسته بندی کرده است.

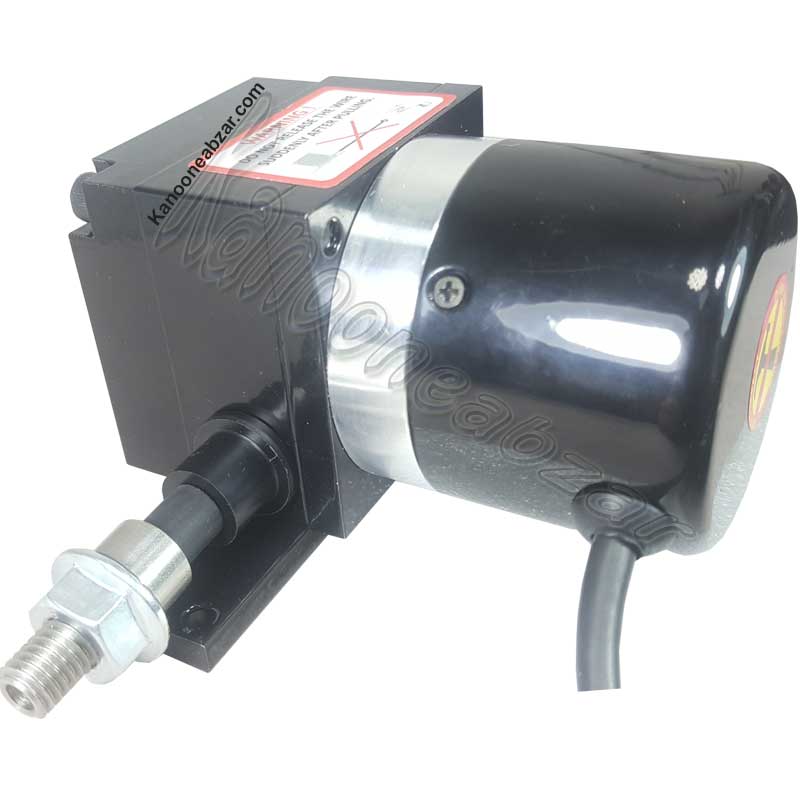

وایر پتانسیومتر یاDRAW WIRE ENCODER  سری AWP 110

خط کش ابسولوت Ateksensor

  • مناسب برای طول های اندازه گیری از   200 میلیمتر تا   1250   میلیمتر
  • خروجی بصورت ابسولوت یا مطلق ABSOLUTE
  • ولتاژتغذیه (حداکثر 42 ولت برای مدل های اهمی و 24 ولت برای مدل های ولتاژی و جریانی )
  • خروجی از نوع آنالوگ ( صفر تا ده ولت , 4 تا 20 میلی آمپر , اهمی )
  • دمای محیطی که خط کش می تواند در آن کار نماید منهای 25 تا هشتاد و پنج درجه سانتیگراد
  • جنس سیم از فولاد ضد زنگ
  • جنس بدنه از آلومینیم , فولاد و پلاستیک
  • درجه حفاظت فیزیکی IP65
  • ماکزیمم سرعت حرکت دو متر بر ثانیه
  • وزن 550 گرم
  • خروجی با کابل یا سوکت

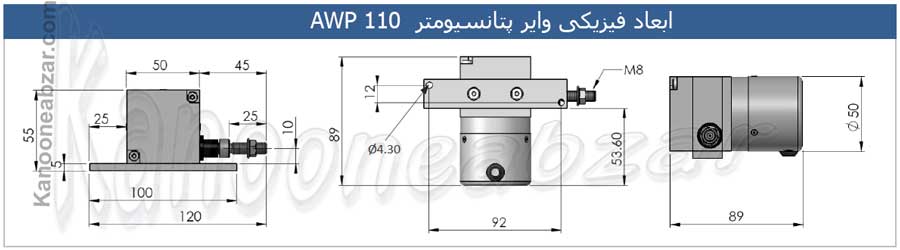

ابعاد وایر سنسور AWP110



وایر انکدر یا   DRAW WIRE SENSOR  سری AWP 120

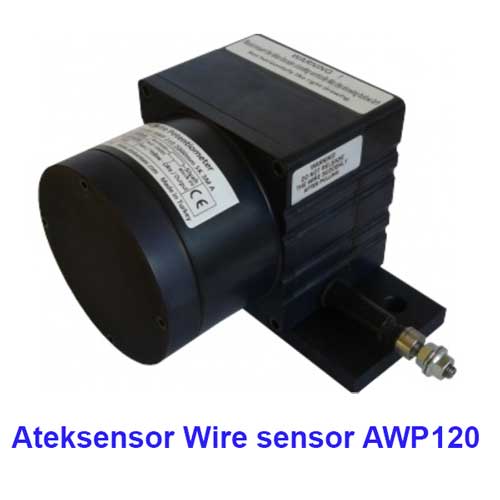

وایر سنسور آتک سنسور AWP120

مشخصات وایر پتانسیومتر AWP120

  • مناسب برای طول های اندازه گیری تا   3000 میلیمتر
  • خروجی بصورت ابسولوت یا مطلق ABSOLUTE
  • ولتاژتغذیه (حداکثر 42 ولت برای مدل های اهمی و 24 ولت برای مدل های ولتاژی و جریانی )
  • خروجی از نوع آنالوگ ( صفر تا ده ولت , 4 تا 20 میلی آمپر , اهمی )
  • دمای محیطی که خط کش می تواند در آن کار نماید منهای 25 تا هشتاد و پنج درجه سانتیگراد
  • جنس سیم از فولاد ضد زنگ
  • جنس بدنه از آلومینیم , فولاد و پلاستیک
  • درجه حفاظت فیزیکی IP65
  • ماکزیمم سرعت حرکت دو متر بر ثانیه
  • وزن 1300 گرم
  • خروجی با کابل یا سوکت

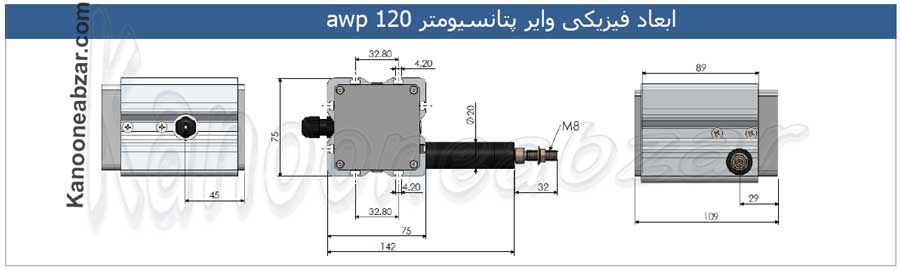

ابعاد وایر پتانسیومتر

 وایر سنسور آتک سنسور AWP210

وایر پتانسیومتر AWP210

  • طول مفید اندازه گیری تا 0061 میلیمتر
  • خروجی بصورت ابسولوت یا مطلق ABSOLUTE
  • ولتاژتغذیه (حداکثر 42 ولت برای مدل های اهمی و 24 ولت برای مدل های ولتاژی و جریانی )
  • خروجی از نوع آنالوگ ( صفر تا ده ولت , 4 تا 20 میلی آمپر , اهمی )
  • دمای محیطی که خط کش می تواند در آن کار نماید منهای 25 تا هشتاد و پنج درجه سانتیگراد
  • جنس سیم از فولاد ضد زنگ
  • جنس بدنه از آلومینیم , فولاد و پلاستیک
  • درجه حفاظت فیزیکی IP65
  • ماکزیمم سرعت حرکت دو متر بر ثانیه
  • وزن 1300 گرم
  • خروجی با کابل یا سوکت

نمایشگر مناسب وایر پتانسیومتر BEI sensor

نمایشگرهای سری ALP44 , ALP77 , ALP94EPA100 , EPA200 , EPA300 مناسب اتصال به این وایر سنسور هستند .

موارد کاربرد وایر انکدر

با جثه ای کوچک و طول اندازه گیری بلند کابردهای فراوانی دارد  این کالا در پرس ها , در های اتوماتیک  , بالابرها , جرثقیلها , ماشین آلات چوب , برای موقعیت یابی ذخیره سازی در انبار , حفاظت سد ها , ; کنترل دریچه سد ( RADIAL SLUICE GATE ) , ( lift gates ) , ماشین آلات صنایع شیشه , تجهیزات پزشکی , ماشینهای تولید پیچ , ماشین آلات صنایع کاغذ , ماشین آلات دوخت , ماشین آلات شیت متال , ماشین آلات چاپ , ماشین آلات ساختمانی , رباطهای صنعتی , دستگاه تزریق , اندازه گیری سطح مایعات و .. استفاده میشود

کاربرد وایر سنسور در جرثقیل

وایر سنسور جرثقیل



کاربرد وایر انکدر wire encoder در بالابر

 وایرسنسور بالابر



کاربرد وایر انکدر wire encoder در پرس هیدرولیک

وایر سنسور دستگاه پرس

کاربرد وایر انکدر در کنترل دریچه آب

 وایر سنسور کنترل سطح آب



 کاربرد وایر انکودر در کنترل دریچه شعاعی



وایرپتانسیومتر رادیال گیت



دیتا شیت وایر پتانسیومتر AWP110

وایر پتانسیومتر awp110

اطلاعات فنی وایر سنسور awp120

 وایر سنسور AWP120

نام این مقاله وایر پتانسیومتر چیست .( وایر پتانسیو متر چیست )
