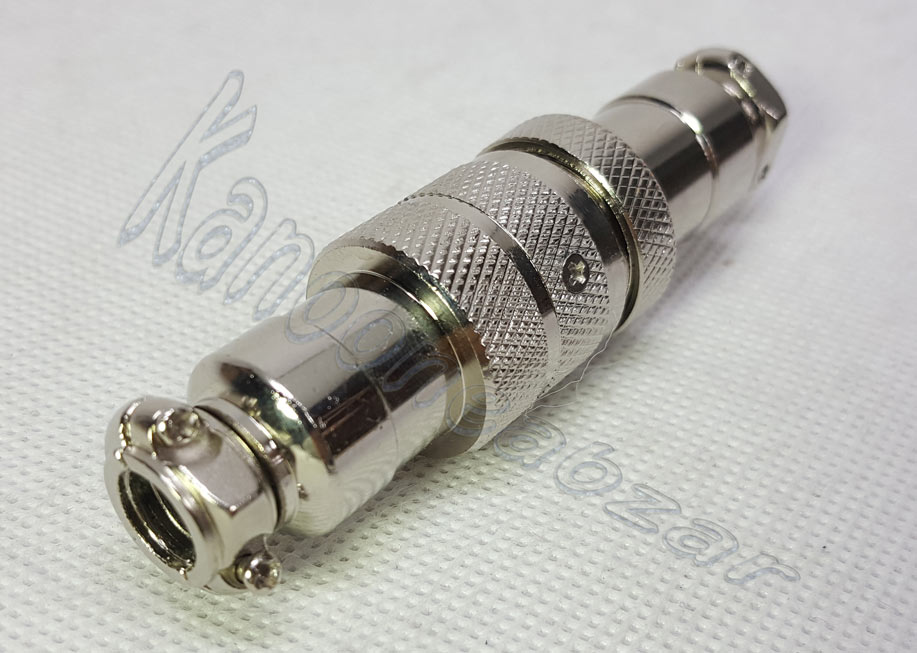

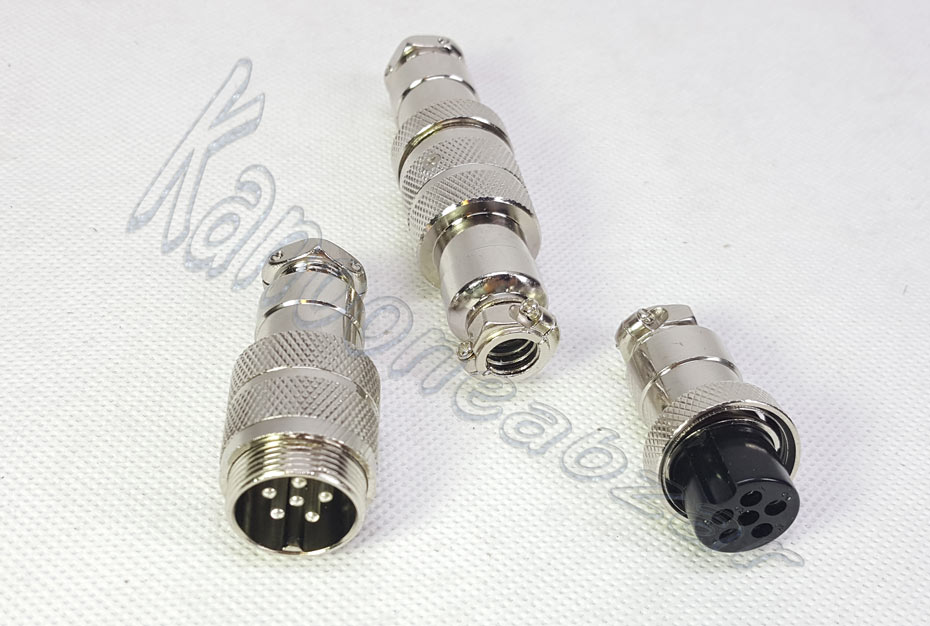

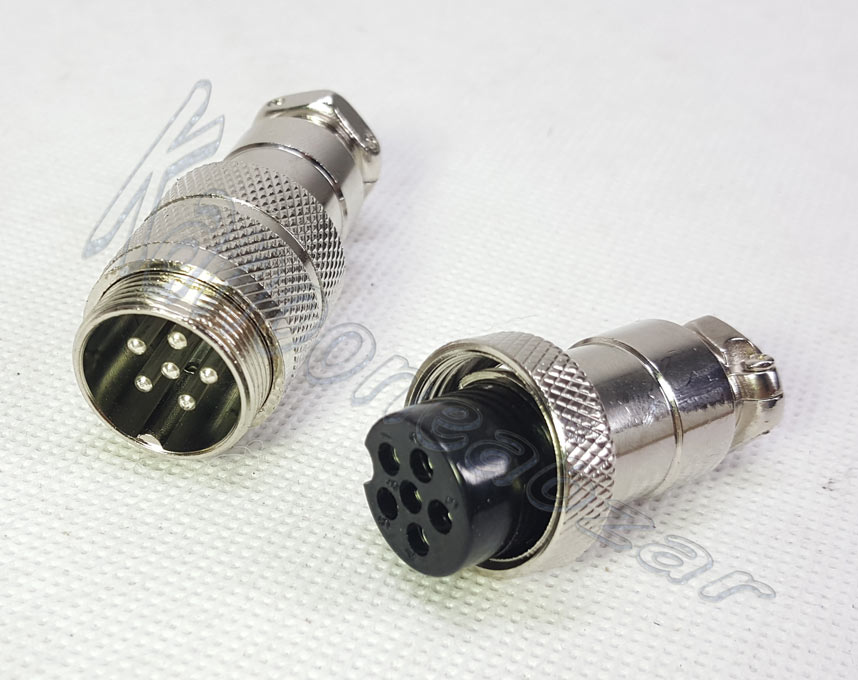

سوکت خط کش دیجیتال JENIX

سوکت خط کش دیجیتال JENIX

31,000 تومن
قیمت / kg:
موجودی

پین لیات خط کش دیجیتال JENIX

خط کش دیجیتال های سری JSN و JSS و JSM ساخت شرکت JENIX است. این خط کش ها به صورت سه سیگنال A , B , Z برای اتصال به نمایشگر دیجیتال و شش سیگنال برای اتصال به دستکاه های CNC تولید شده است. در فایل دانلودی زیر پین لیات سوکت خط کش های سه سیگنال اورده شده است.

سیم بندی خط کش دیجیتال JENIX

در فایل زیر سیم بندی سوکت گرد شش پین مربوط به خط کش دیجیتال JENIX آمده است. بدیهی است همین سم بندی برای نمایشگر JENIX نیز معتبر است.

  Pin layout دیجیتال JENIX

Pin layout زیر ارتباط بین رنگ سیم های خط کش دیجیتال و سیگنال های A , B , Z و شماره پین های سوکت گرد و شش پین را مشخص میکند

معادل خط کش دیجیتال JENIX

خط کش دیجیتال SINO سری KA300 جایگزین مناسبی در برابر خط کش های دیجیتال سری JSS است همچنین خط کش های سری KA600 از شرکت SINO میتواند جایگزین سری JSM شرکت JENIX گردد.

 معادل خط کش دیجیتال JENIX JSN

خط کش دیحیتال سری KA500 از شرکت سینو SINO میتواند جایگزین خط کش JENIX سری JSN گردد.

 پی دی اف سوکت بندی خط کش JENIX

جهت دانلود روی عکس زیر کلیک کنید.

پی دی اف سوکت بندی خط کش JENIX
