ISKRA ENCODER

روتاری انکدر اسکرا TGR10.5

روتاری انکودر 2500 پالس مارک اسکرا ISKRA با شافت ده میلیمتر
شرح

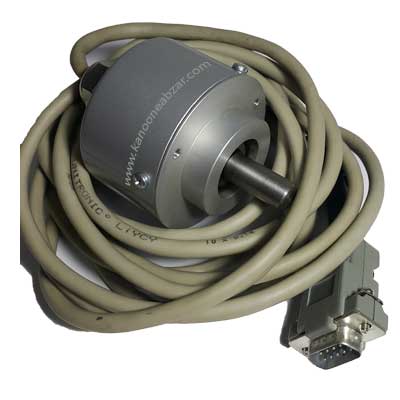

روتاری انکودر اسکرا ISKRA TELA

روتاری انکودر ISKRA نوع TGR10.5 با قطر شافت 10 میلیمتر و پنج ولت خروجی TTL نوع شش سیگنال با IP64 و تعداد پالس 2500 در یک دور شما با این انکودر قادر خواهید بود یک دایره را به ده هزار قسمت تقسیم کنید .

ENCODER TGR10.5

TGR10.5-05-T-DS-64-2500

ISKRA ENCODER

مغهوم کد فوق بشکل زیر آمده است

کابل خروجی انکدر

TGR10.X-XX-X-XX-XX-XXXX-X-X

3 خروجی بصورت سوکتی و در پشت انکودر

5 خروجی بصورت کا در پشت انکدر

4 خروجی بصورت سوکتی و در کنار انکودر

6 خروجی بصورت کابل  و در کنار انکودر



ولتاژ انکودر

TGR10.X-XX-X-XX-XX-XXXX-X-X

05   5 ولت

12   دوازده ولت



نوع خروجی انکودر OUTPUT LEVEL

 TGR10.X-XX-X-XX-XX-XXXX-X-X

 T      تی تی ال TTL

L      سی موس CMOS

P     پوش پول PUSH-PULL

C    اوپن کلکتور OPEN-COLLECTOR

S   خروجی سینوسی جریانی  SINE CURRENT

v   خروجی سینوسی ولتاژی



سیگنالهای خروجی  output signals

TGR10.X-XX-X-XX-XX-XXXX-X-X

DO           خروجی سه سیگنال A  , B , RI

DI ,DS     خروجی شش سیگنال  A , B , RI  و سیگنال های معکوس آنها

SI           خروجی شش سیگنال بصورت سینوسی جریانی ( +I   و  -I  و Ir  ) و معکوس آنها

sv          خروجی سه سیگنال ولتاژی



میزان حفاظت در مقابل آب و گردوغبار انکودر( IP)

TGR10.X-XX-X-XX-XX-XXXX-X-X

64        IP64

65        IP65



تعداد پالس انکودر NO. OF LINE

TGR10.X-XX-X-XX-XX-XXXX-X-X

رزولیشن انکودر RESOLUTION

مثلا 2500 پالس



طول کابل انکدر

 TGR10.X-XX-X-XX-XX-XXXX-X-X

 مثلا

03     سه متر

2.5    دو و نیم متر

25   بیست و پنج متر

نوع سوکت انکدر

TGR10.X-XX-X-XX-XX-XXXX-X-X

نوع سوکت را مشخص می کند

دریافت اطلاعات بیشتر در مورد انکدر در مقاله انکودر

مطالعه بیشتر در مورد انکودر اینجا ( LINE DRIVER) کلیک نمایید.
