تعمیر روتاری انکودر

روتاری انکودر باینری 4096 پالس

روتاری انکودر 4096 پالس شفت دار بقطر هشت میلیمتر ، قطر بدنه 50 میلیمتر ومولتی ولت 5 تا 28 ولت و با خروجی شش سیگنال A, B , Z و سه سیگنال معکوس آنها ؛ ساخت شرکت آتک سنسور ترکیه Ateksensor .

  شفت انکودرلاین درایور 4096

روتاری انکودر نوری ، رزولیشن 4096 پالس و با بدنه ای بقطر 50 میلیمتر و با ولتاژ 5 تا 24 ولت و با شش سیگنال خروجی و دارای سه متر کابل و دارای خروجی از نوع LINE DRIVER وشافت شش میلیمتری . کابل این انکدر از کنار انکدر خارج شده شرکت اتک سنسور هر دو مدل کابل از پشت و کابل از کنار را ارائه می دهد این انکدر ساخت شرکت ATEKSENSOR ترکیه است .



 برد انکدر 4096 پالس

در عکس زیر انکدر کامل را ملاحظه می نمایید که در یک پکیج قرار دارد در مورد انکدرهای مغناطیسی امکان استفاده از انکدر بصورت جدا از شفت وجود دارد بطوریکه برد انکدر هیچ اتصال فیزیکی به شفت انکدر ندارد .

اینکودر litton

  اینکودر شافتدار 4096 پالس
انکدر رزولیشن 4096

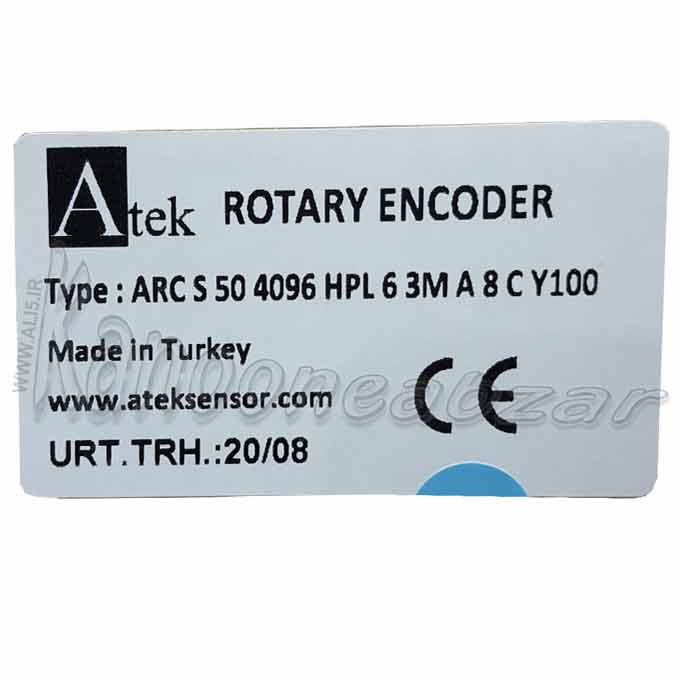

ARC S 50 4096 HPL 6 3M A 8 C Y 100

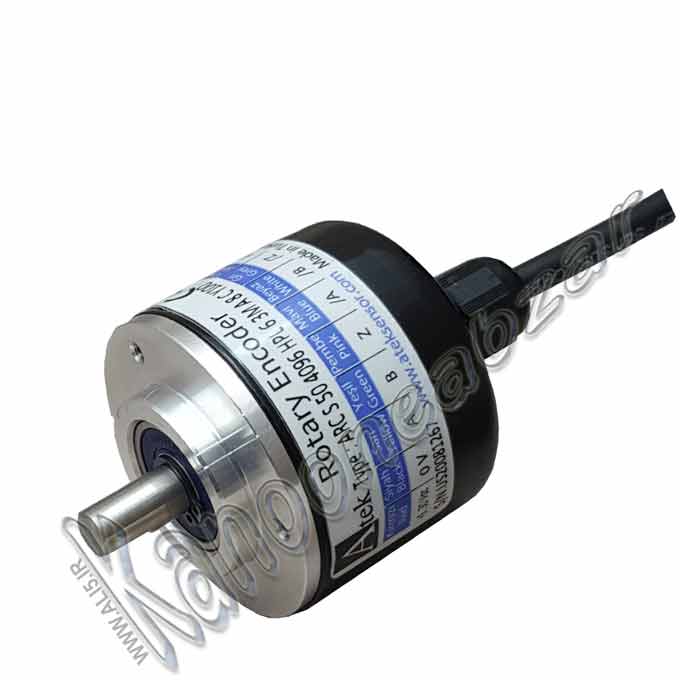

روتاری انکدر 4096 پالس با تکنولوژی نوری با شفتی به قطر 8mm و خروجی کابل از کنار انکدر و قطر بدنه 50 میلیمتر با تغذیه مولتی ولت 5 تا 28 ولت با شش سیگنال خروجی \ A , B , Z , A\ , B\ , Z و سه متر کابل خروجی .
نحوه کد گذاری و انتخاب انکودرهای سری ARCS S 50 در اینجا ( ARS S 50 ) شرح داده شده است .



روتاری انکدر ماشین بسته بندی

یکی از کاربرد های روتاری انکدر 4096 پالس آتک سنسور در ماشین آلات بسته بندی است رزولیشن بالای این انکدر امکان مکان یابی دقیق را مهیا می سازد .

 انکدر مکان یابی بسته بندی

  نمایشگر روتاری انکودر

شرکت آتک سنسور نمایشگر های متنوعی تولید کرده است که میتوانید این روتاری انکودر را به آن متصل کنید. نمایشگر دیجیتال ADR10 که در مدل های دو محور ، سه محور و چهار محور تولید شده است. نمایشگر دیجیتال ALC94 تک محور که دارای چهار رله خروجی میباشد. نمایشگر دیجیتال ALC77 تک محور که دارای دو رله خروجی میباشد.

جهت اطلاعات بیشتر اینجا ( نمایشگر روتاری انکدر ) کلیک کنید

 فروش انکدر دقیق 4096 پالس

 جهت اطلاع از خرید روتاری انکودربا رزولیشن 4096 پالس و یا بالاتر از شرکت آتک سنسور ترکیه لطفا با تلفن 02166393900 تماس حاصل فرمایید .

دستورالعمل نصب و عیب یابی روتاری انکودر

اطلاعات فنی مربوط به رنگ سیم ها و سیگنالها و شکل نصب و... را در پی دی اف زیر ببینید.


نصب روتاری انکودر 4096پالس
