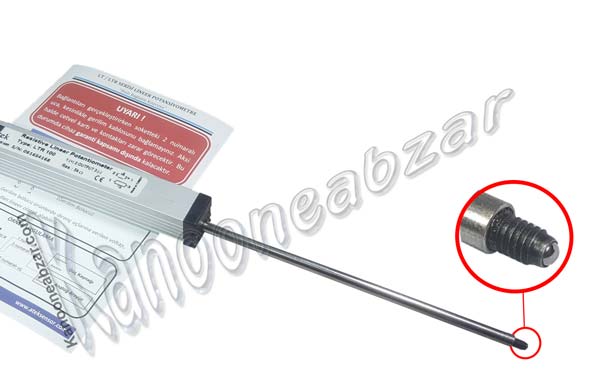

خط کش اهمی LTR-100MM
خط کش آنالوگ با برگشت فنری
خط کش اهمی سری LTR با طول مفید 100 میلیمتر از نوع اهمی ساخت شرکت آتک سنسور ATEKSENSOR ترکیه و موجود در ایران است این خط کش ها فوق العاده کوچک بوده و دارای کورس ها کوچک می باشد . این خط کش های آنالوگ از طول مفید یک سانت تا حداکثر سی سانت قابل ارائه است

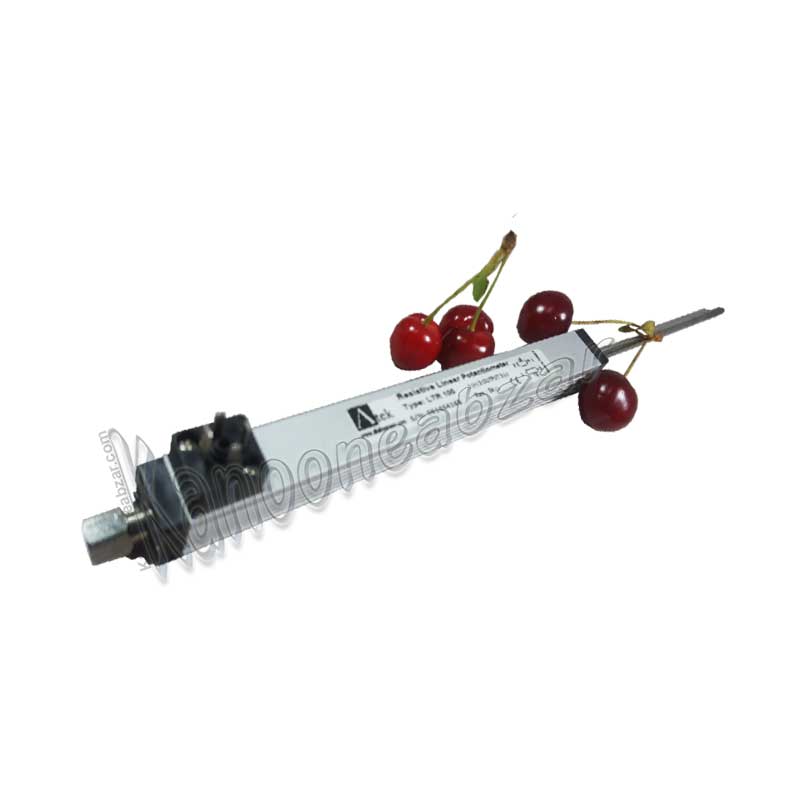

خطکش مقاومتی آتک سنسور
خط کش های اهمی سری LTR شرکت آتک سنسور از نوع مطلق یا ابسولوت هستند به عبارت دیگر با قطع و وصل برق مکان خود را گم نمی کنند . در این خطکش ها سیگنال آنالوگ خروجی خط کش متناسب با میزان جابجایی تغییر می کند.

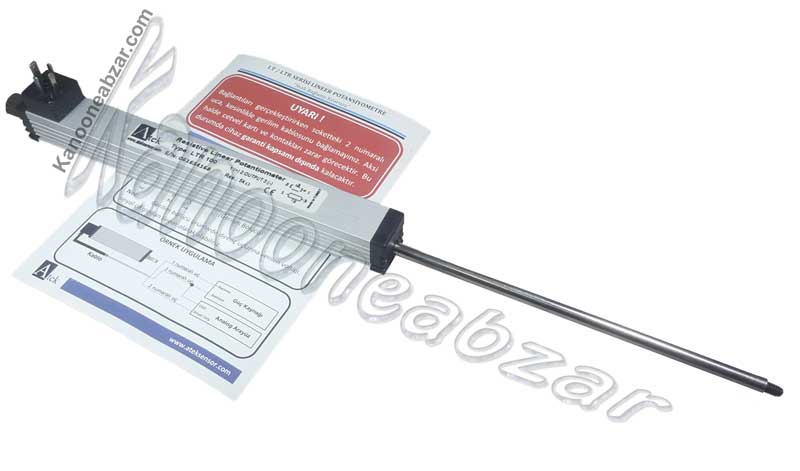

مشخصات فنی سنسور خطی LTR
• طول مفید اندازه گیری 100 میلیمتر
• ولتاژتغذیه مولتی ولت و حداکثر 42 ولت ( خطکش های آنالوگ نوع 4 تا 20 و صفر تا ده ولت فقط 24 ولت )
• دمای محیطی که خط کش می تواند در آن کار نماید منهای 30 تا یکصد درجه سانتیگراد
• عمر معادل یکصد میلیون بار حرکت
• جنس میله از فولاد ضد زنگ
• جنس بدنه از آلومینیم
• نوع خروجی اهمی ( نوع ولتاژی صفر تا ده ولت LTM-V و نوع جریانی LTM-A نیز موجود است )
• جنس جاروبک فلزی و با کمترین مقاومت
• خروجی با سوکت چهار پین و یا کابل
• مقاومت یا رزیستانس 5K OHM
• طولهای قابل ارائه از یک سانت تا سی سانت
• دارای فنر برگشت دهنده
• دقت بالا
• حداکثر سرعت حرکت 5 متر در ثانیه
• اندازه گیری بروش اهمی
• کوچک و جمع و جور و مناسب فضاهای محدود
• درجه حفاظت فیزیکی IP40
• خطی , تکرار پذیر و قابل اعتماد
رنج های استاندارد خط کش اهمی LTR
طولهای استاندارد خط کش اهمی سری LTR بشرح زیر و بر حسب میلیمتر آمده است . طول استاندارد معادل طول مفید اندازه گیری است . طول کلی یا فیزیکی خطکش اهمی LTR بزرگتر از کورس نامی یا طول مفید آن است
10 mm , 25 mm , 50 mm , 75 mm , 100 mm , 125 mm , 150 mm , 200 mm , 250 mm , 300 mm

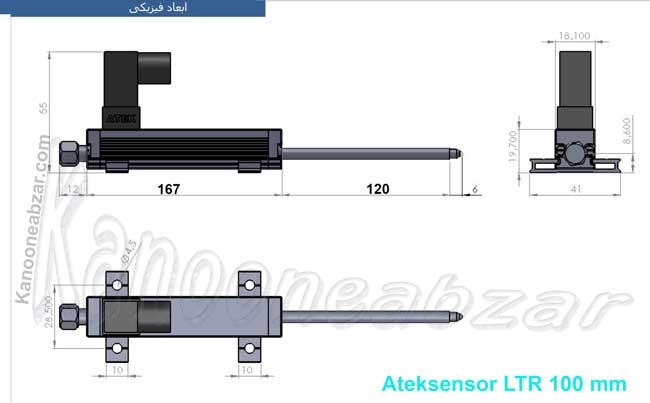

ابعاد فیزیکی خط کش اهمی LTR-100 mm
Displacement sensor LTR

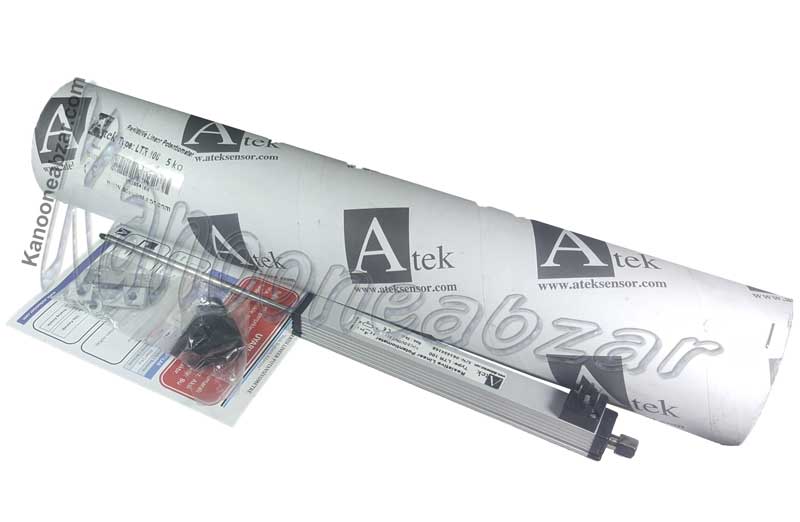

بسته بندی و متعلقات خطکش مقاومتی LTR
قطعات همراه این خط کش که در کارتن آن قرار دارد در عکس دیده می شود که شامل خود خطکش ، سوکت ، براکت نصب ، یک برگ بروشور است .
قیمت خط کش اهمی LTR 100
جهت اطلاع از قیمت خط کش اهمی LTR 100 لطفا با تلفن 02166395636 تماس حاصل فرمایید .
خطکش پتانسیومتری با خروجی RS485
نمایشگرهای EPA100 , EPA 200 , EPA300 مناسب اتصال به این خط کش هستند . البته از نمایشگر های نسل قبل شرکت آتکسنسور یعنی ALP44 , ALP77 , ALP94 نیز می توانید استفاده کنید . این نمایشگر ها ضمن داشتن رله خروجی می توانند خروجی سریال از نوع RS232 , RS485 ,USB , CANopen نیز داشته باشد . اگرچه این خطکش ها با انواع کنترلرهای PLC و میکرو کنترلر هماهنگ می گردد.
راهنمای نصب خط کش اهمی LTR-100mm
شرکت آتک سنسور خط کش های اهمی متنوعی تولید می نماید .مدلهای زیر را نیز ببینید.
• خط کش های اهمی سری LTP
• خط کش های اهمی سری LTC
• خط کش های اهمی سری LTR
• خط کش های اهمی سری LT
