انکدر skywire
انکدر های اسکای وایر ترکیه در مدلهای متنوع و برای کاربردهای گوناگون ارائه گردیده است که بشرح زیر معرفی می گردد .
انکدر sky 50
این انکدر ها با قطر بدنه 50 میلیمتر و قطر شافت های متنوع و ولتاژهای متفاوت و رزولیشنهای متفاوت تولید و عرضه می گردد .که بشرح زیر کد بندی می گردد .
کد شناسایی انکدر skywire
SKYC – 50 – 8 – 2500 – PP – 2M5 – R معرف مدل و شرکت سازنده است.
انکودر نوری – مغناطیسی
SKYC – 50 – 8 – 2500 – PP – 2M5 – R
انکدرهای شرکت اسکای وایر با دو تکنولوژی مرسوم نوری (OPTIC ) و مغناطیسی ( MAGNETIC ) ساخته می شود .
انکودر OPTIC
در محصولات شرکت SKYWIREانکودر های نوری( OPTIC ) با کد SKYC مشخص شده است.
انکدر MAGNETIC
شرکت اسکای وایر ترکیه این انکدرها را یا کد SKYS مشخص کرده است .
قطر انکدر
SKYC – 50 – 8 – 2500 – PP – 2M5 – R
قطر بدنه انکدر با این عدد مشخص شده است قطر انکودر های پر کاربرد معمولا 50 و 58 است .
قطر شافت انکدر
SKYC – 50 – 8 – 2500 – PP – 2M5 – R
قطر شافت یا محور انکدر با این کد مشخص می شود قطر های 6 میلیمتر و 8 و 10 پر مصرف هستند .
رزولیشن انکودر RESOLUTION
SKYC – 50 – 8 – 2500 – PP – 2M5 – R
این عدد نشانگر رزولیشن انکودر است رزولیشن تعداد تقسیمات یک انکودر است بعبارت دیگر این انکودر در هر یک دور چرخش 2500 پالس در هر خروجی خود ظاهر می کند . رزولیشن (RESOLUTION ) این سری از انکودر ها می تواند 100 , 200 , 360 , 400 , 500 , 600 , 720 , 1000 , 1024 , 1200 , 1800 , 2048 , 2500 , 3600 , 4000 , 4096 باشد.
ولتاژ انکدر
SKYC – 50 – 8 – 2500 – PP – 2M5 – R
ولتاژ تغذیه انکودر و ولتاژ سیگنالهای خروجی برای کاربردهای گوناگون متفاوت است .
PP ولتاژ تغذیه و ولتاژ سیگنالهای خروجی بصورت مولتی ولت بوده و بین 5 تا 24 ولت است .( ولتاژ سیگنال خروجی برابر ولتاژ تغذیه است )
کابل انکدر
SKYC – 50 – 8 – 2500 – PP – 2M5 – R
معرف طول کابل انکودر است 2M5 معرف 2.5 متر کابل و 5M معرف پنج متر کابل است .
محل کابل خروجی انکدر
SKYC – 50 – 8 – 2500 – PP – 2M5 – R

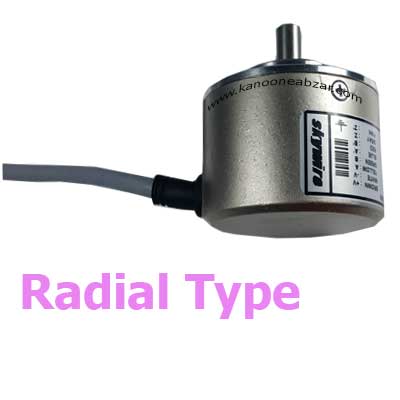

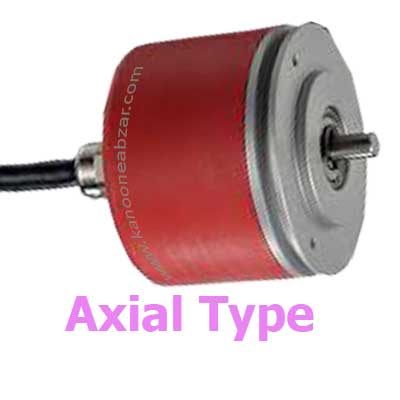

کابل انکودر ممکن است از کنار بدنه انکودر و یا از پشت بدنه انکودر خارج گردد ( البته مدلهای متنوعی وجود دارد )
R نشانگر خارج شدن کابل از کنار بدنه انکودر است .
کوپلینگ روتاری انکدر
روتاری انکدر های شرکت skywire به همراه یک عدد کوپلینگ نیمه فلزی ارائه می گردد.
انکدر براکت bracket
انکدرهای شفت دار skywire به همراه براکت آلومینیمی ارائه می گردد.
مشاهده مشخصات بیشتر این انکودر اینجا ( SKYC 50 ) کلیک کنید .
جهت اطلاعات بیشت در مورد انکودر روی عبارت انکودر کلیک نمایید .
