معرفی انکدرهای شرکت آتک سنسور ترکیه  سری ARS S 50

Ateksensor rotary encoder ARS S 50

شرکت آتک سنسور ترکیه از شرکتهای پیشرو در زمینه تولید انواع سنسور های سنجش موقعیت از جمله  خط کش دیجیتال مغناطیسی

Magnetic Linear Encoder ،خط کش دیجیتال نوری Optical Linear Scale ،روتاری انکدر ، نمایشگر دیجیتال Digital Readout Systems، خط کش های اهمی   Linear Position Transducer، وایر انکودر wire encoder ، وایر پتانسیومتر wire potentiometer ، شیب سنج Tilt and Angle Sensor و ... است  . انکدرهای شرکت آتک سنسور با تکنولوژی ساخت مغناطیسی  MAGNETICو نوری OPTIC  در دسته بندی های زیر ارائه می گردد.

-سری ARS S 50

-سری ARC S 50

-سری ARS B 50

-سری  ARC B 50

-سری ARC H 50

-سری ARS S 58

-سری ARC S 58

-سری ARS B 58

-سری ARC B 58

-سری ARC H 58

-سری ARC H 100

-سری MAS 58 ANALOG

-سری MAS 58 CANopen

-سری  ARC S 37

-سری ARS S 50 ANALOG

-سری ARS/ARC S IXP 8001

-سری ARS T 50 CONTACTLESS

انکدر مغناطیسی Magnetic encoder

در شرکت آتک سنسور کد انکدرهای مغناطیسی با ARS شروع می شود.

انکدر نوری  optic encoder

انکدرهای نوری شرکت آتک سنسور با کد ARC شروع می شود.

     شافت انکدر SHAFT ENCODER

ARS S 50 1000 HPL 6 A 3M 8 C
        کد  S   انکدرهایی هستند که محور یا شفت دار هستند.

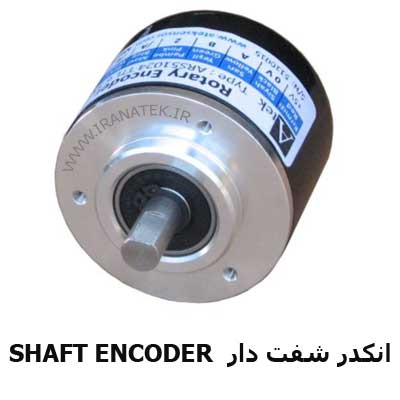

 SHAFT-ENCODER ATEKSENSOR

    انکدر هالوشفت HOLLOW SHAFT ENCODER

       ARS H 50 1000 HPL 6 A 3M 8 C
       کد H  انکدرهایی هستند که در مرکز خود سوراخ دارند .این سوراخ سراسری یا راه بدر هستند.

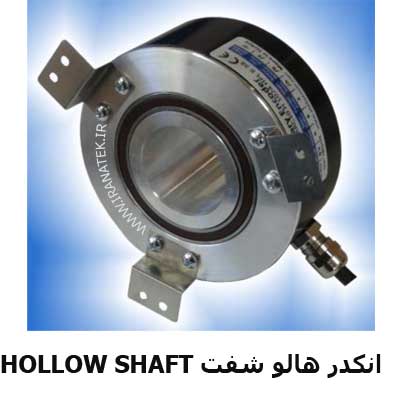

ENCODER-HOLLOE-SHAFT-ATEK

      انکدر نیمه هالو شفت ENCODER SEMI HOLLOW SHAFT

ARS B 50 1000 HPL 6 A 3M 8 C
       کد  B انکدرهایی که در مرکز خود یک سوراخ بن بست یا ته بسته دارند .

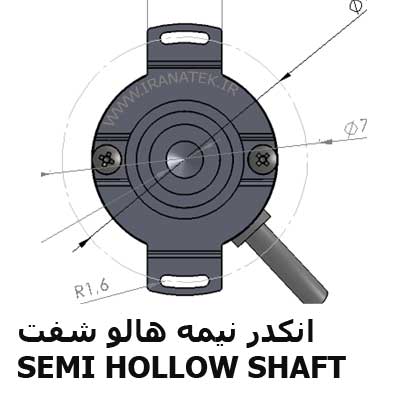

ENCODER-SEMI-HOLLOW-SHAFT

    قطر بدنه انکدر ENCODER BODY DIAMETER

ARS B 50 1000 HPL 6 A 3M 8 C
  قطر بدنه انکودر یکی از پارامترهای تعیین کننده است انکودرهای آتک سنسور با قطرهای 37 و 50 و58 و100 میلیمتر هستند .

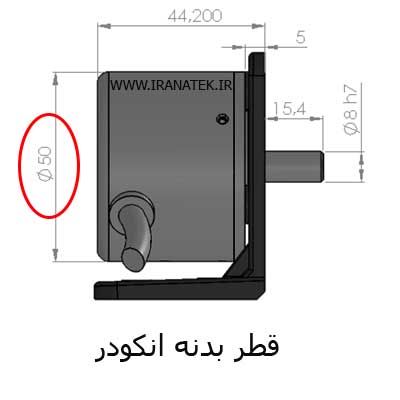

ENCODER-BODY-DIAMETER

رزولیشن انکدر ENCODER RESOLUTION

ARS B 50 1000 HPL 6 A 3M 8 C
وقتی روتاری انکودر را می گردانیم پالس تولید می گردد به تعداد پالسی که به ازای یک دور چرخش تولید می گردد رزولیشن می گویند . رزولیشن می تواند عدد بین یک تا حدود یکصدو هشتاد هزار باشد .


نوع خروجی انکدر ENCODER OUTPUT TYPE

توصیه می کنم مقاله مدارهای خروجی انکدر را مطالعه فرمایید .جهت مطالعه اینجا ( خروجی انکدر) کلیک کنید.
انکدر با خروجی HPL
ARS B 50 1000 HPL 6 A 3M 8 C
در مورد انکودرهای آتک سنسور به انکودری اطلاق می شود که تغذیه آن مولتی ولت بوده و می تواند بین پنج ولت تا 30 ولت باشد . ولتاژ خروجی نیز تابعی از ولتاژ تغذیه است به عبارت دیگر اگر ولتاژ تغذیه را 24 ولت اعمال کنیم خروجی نیز یک موج مربعی با دامنه 24 ولت خواهد بود .

انکدر با خروجی   پوش پول  ENCODER PUSHPULL OUTPUT

ARS B 50 1000 PP 6 A 3M 8 C
 به انکودری اطلاق می شود که تغذیه آن بین ده ولت تا 30 ولت باشد . ولتاژ خروجی نیز تابعی از ولتاژ تغذیه است به عبارت دیگر اگر ولتاژ تغذیه را 24 ولت اعمال کنیم خروجی نیز یک موج مربعی با دامنه 24 ولت خواهد بود . خروجی این انکدر از نوع پوش پول است .

انکدر با خروجی تی تی ال  ENCODER TTL OUTPUT

ARS B 50 1000 TTL 6 A 3M 8 C
ولتاژ تغذیه این انکدر 5 ولت و خروجی ها نیز 5 ولت است خروجی TTL از نوع لاین درایور LINE DRIVER است.

انکدر با خروجی HTL

ARS B 50 1000 HTL 6 A 3M 8 C
ولتاژ تغذیه این انکودر 24 ولت و سیگنالهای خروجی 5 ولت هستند.

انکدر با خروجی اوپن کلکتور OPEN COLLECTOR ENCODER

ARS B 50 1000 OCL 6 A 3M 8 C
خروجی این انکدرها بصورت اوپن کلکتور است توضیحات بیشتر در ( خروجی انکدر) مطالعه فرمایید.

تعداد سیگنال خروجی  Encoder output signal

ARS B 50 1000 OCL 6 A 3M 8 C

سیگنالهای خروجی انکودر با نامهای A,B,Z و یا  A,B,R مشخص می شود بعضی از انکودر ها مثل انکدرهای  آتک سنسور سیگنالهای معکوس این سیگنالها را مثل Ā  و یا  B̄ و یا Z̄  تولید می کنند . سیگنالهای نات یا منفی سیگنالهای اصلی Ā  سبب حذف نویز میگردد.برحسب کابرد های گوناگون تعداد خروجی های انکودر ها متفاوت و به شرح زیر است

2         فقط سیگنال A , B  دارند .

3        فقط سیگنال A , B , Z  دارند.

4        سیگنال A , B    و سیگنال , B̄ , Ā

6       سیگنالهای A , B , Z  و سیگنالهای  Ā , B̄ , Z̄

جهت کابل انکودر ENCODER CABLE DIRECTION

ARS B 50 1000 OCL 6 A 3M 8 C

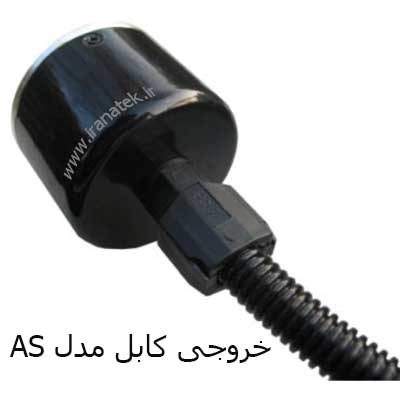

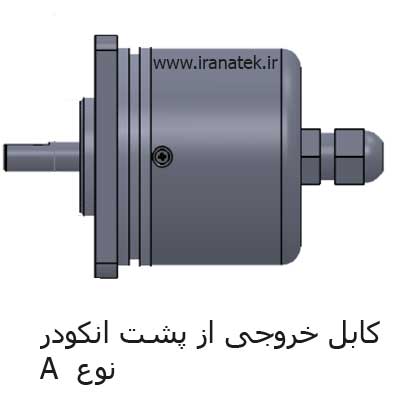

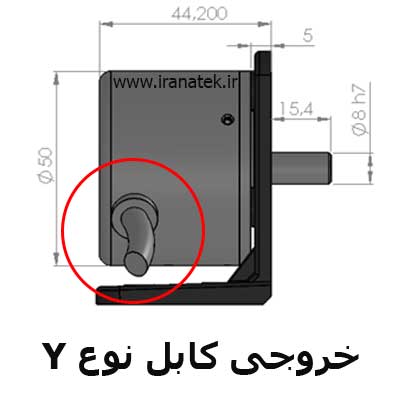

 در نوع A  کابل از پشت انکودر خارج می شود .در نوع Y کابل از کنار انکودر خارج می شود و در نوع  AS   کابل از پشت و با روکش خرطومی خارج می گردد.
encoder-cable-direction encoder-cable-direction-yencoder-cable-direction-as

طول کابل انکودر  Encoder cable length

 ARS B 50 1000 OCL 6 A 3M 8 C
شما در هنگام سفارش می توانید طول کابل خروجی انکودر را نیز مشخص کنید .
3M      سه متر کابل
 XM   X متر کابل
S16  در پشت انکودر یک سوکت 8 پین نصب شده .
encoder-SOCKET-s16

قطر شافت انکدر Encoder shaft diameter

ARS B 50 1000 OCL 6 A 3M 8 C
قطر شافت انکدر برای کاربردهای گوناگون متفاوت است در مورد انکودرهای سری ARS S 50 شما می توانید قطر های  6 , 8 ,10 را انتخاب کنید . برای دیدن قطرهای دیگر آتک سنسور سری ARS S 50 کلیک کنید.

نحوه بستن انکدر Encoder flange type

ARS B 50 1000 OCL 6 A 3M 8 C
معرف نحوه بسته شدن انکدر روی دستگاه است در مورد این سری از انکودر ها نوع C می باشد .

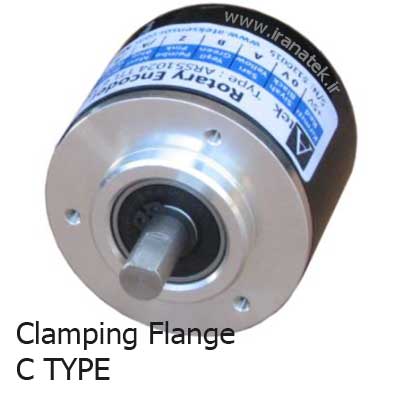

Encoder-flange-type-c
بیشتر مطالعه کنید .
- معرفی شرکت آتک سنسور ترکیه

نام و لینک این مجموعه ( کد گذاری انکودر ) .
