نمایشگر دیجیتال EPA300 A ( با خروجی RS485 و 4-20 mA و ورودی Tare جهت صفر کردن اعداد)

نمایشگر EPA300 با خروجی RS485 و 4-20mA

نمایشگر EPA300 A یک نمایشگر دیجیتال با ورودی آنالوگ از نوع 4 تا 20 میلی آمپر است. این نمایشگر ساخت شرکت آتک سنسور ATEKSENSOR ترکیه است . نمایشگرهای سری EPA نسل جدیدی از سری ALP است و برای اندازه گیری و کنترل کمیت جریان 4 تا 20 میلی آمپر به کار گرفته میشود. همچنین این نمایشگر دارای خروجی RS485 و خروجی جریانی 4 تا 20 میلی آمپر میباشد. همچنین این نمایشگر یک ورودی برای صفر کردن اعداد روی صفحه دارد ( TAR) این نمایشگر در مدل های گوناگون با خروجی و ورودی های متفاوتی تولید شده است که میتوانید آن ها را در صفحه ( نمایشگر دیجیتال ) مشاهده کنید.

رله چیست ؟

نمایشگر با ورودی و خروجی جریانی

ورودی نمایشگر EPA300 از نوع 4 تا 20 میلی آمپر میباشد و مناسب سنسور هایی است که خروجی آن ها جریانی میباشد. همچنین این نمایشگر دارای خروجی RS485 و خروجی جریانی چهار تا بیست میلی آمپر میباشد این خروجی می تواند به دیگر کنترل کننده ها مثل پی ال سی و... متصل گردد . این نمایشگر در مدل ساده تر هم موجود میباشد برای مثال نمایشگر EPA300 A که فقط ورودی آن جریانی بوده و خروجی ندارد. نمایشگر EPA300 A S2 که ورودی آن جریانی و خروجی آن RS485 میباشد. تمامی نمایشگر های دیجیتال موجود را در صفحه ( نمایشگر دیجیتال ) مشاهده کنید.
این نمایشگر دارای ورودی Tare میباشد که کاربرد آن صفر کردن اعداد روی نمایشگر میباشد.

فیلم معرفی انواع ورودی و خروجی نمایشگر سری EPA

نمایشگر دیجیتال  LVDT

نمایشگرهای آنالوگ (ورودی آنالوگ با نمایش دیجیتال) سری EPA از شرکت آتک سنسور ATEKSENSOR ترکیه می توانند به LVDT  هایی که دارای خروجی 4 تا بیست میلی آمپر باشند متصل گردند نمایشگرهای سری EPA در مدلهای متنوع با ورودی های متنوع ( جریانی ؛ ولتاژی؛ اهمی ؛ ترموکوپل ؛ لودسل و...) و خروجی های متنوع ( خروجی رله ؛  جریان 4 تا بیست  ؛ ولتاژ؛ RS485  ؛ RS232 ؛ کن اوپن CANopen و  .... ) تولید شده است و حتی قابلیت اتصال همزمان به ترموکوپل و خطکش 4 تا بیست میلی آمپر را دارد . این نمایشگر ها در سه دسته بندی بزرگ EPA100 , EPA200 , EPA300 ارائه شده است نمایشگر های فوق را در صفحه ( نمایشگر دیجیتال) ببینید .

نمایشگر ترنسدیوسر فشار

مشخصات نمایشگر EPA300 A 220V S2 A4

•  ورودی جریانی 4 تا 20 میلی آمپر
•  خروجی جریانی 4 تا 20 میلی آمپر
• خروجی RS485
•  ولتاژ خروجی جهت تغذیه  سنسور : 24 ولت
•  دو رله خروجی
•  ولتاژ تغذیه : 85 تا 265 ولت AC
•  رزولیشن 16 بیت ( دقت اندازه گیری )
•  وزن : 190 گرم
•  دمای کاری 0 تا مثبت 50 درجه سانتی گراد
•  درجه محافظت پنل جلو : IP60
•  درجه محافظت پنل پشت : IP20
• ساخت Ateksensor ترکیه

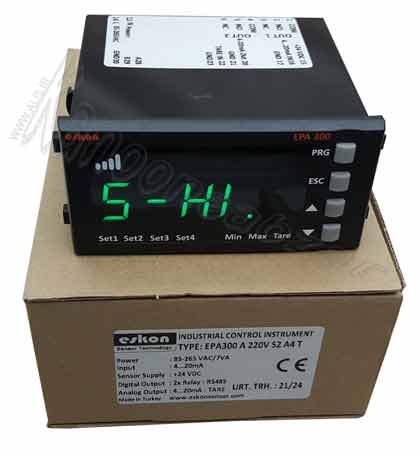

 EPA300 A 220V S2 A4 T

ابعاد فیزیکی نمایشگر ترانسدیوسر 4 تا 20

تفاوت نمایشگر های سری EPA در ابعاد و تعداد رله های آن ها است. در عکس زیر ابعاد فیزیکی EPA300 رو مشاهده میکنید. نمایشگر EPA100 از نظر ابعادی از همه کوچک تر و دارای دو رله خروجی است و نمایشگر EPA200 دارای سه رله خروجی و ابعاد بزرگ تر و نمایشگر EPA300 دارای 4 رله خروجی و ابعاد بزرگ تر نسبت به دیگر نمایشگر های سری EPA دارد. البته این نمایشگر به دلیل داشتن خروجی 4 تا 20 میلی آمپر فقط دارای دو رله خروجی میباشد.

دیتاشیت مانیتور 4 تا 20 میلی آمپر
