نمایشگر دیجیتال EPA200 P ( با خروجی RS485 و 4-20 mA و Tare و ورودی PT1000 )

نمایشگر پتانسیومتری با ورودی PT1000 و خروجی RS485 و 4-20mA

نمایشگر EPA200 P یک نمایشگر آنالوگ با ورودی از نوع پتانسیومتری ( اهمی ) است. همچنین این نمایشگر دارای ورودی PT1000 است. این نمایشگر دارای خروجی های RS485 و جریان4 تا 20 میلی آمپر و ورودی Tare جهت صفر کردن اعداد روی نمایشگر میباشد.

این نمایشگر ساخت شرکت آتک سنسور ATEKSENSOR ترکیه است . نمایشگرهای سری EPA نسل جدیدی از سری ALP است و برای اندازه گیری و کنترل کمیت اهم ( پتانسیومتر ) به کار گرفته میشود.

این نمایشگر در مدل های گوناگون با خروجی و ورودی های متفاوتی تولید شده است که میتوانید آن ها را در صفحه ( نمایشگر آنالوگ ) مشاهده کنید.

نمایشگر اهمی با ورودی PT1000 و خروجی RS485 و 4-20mA

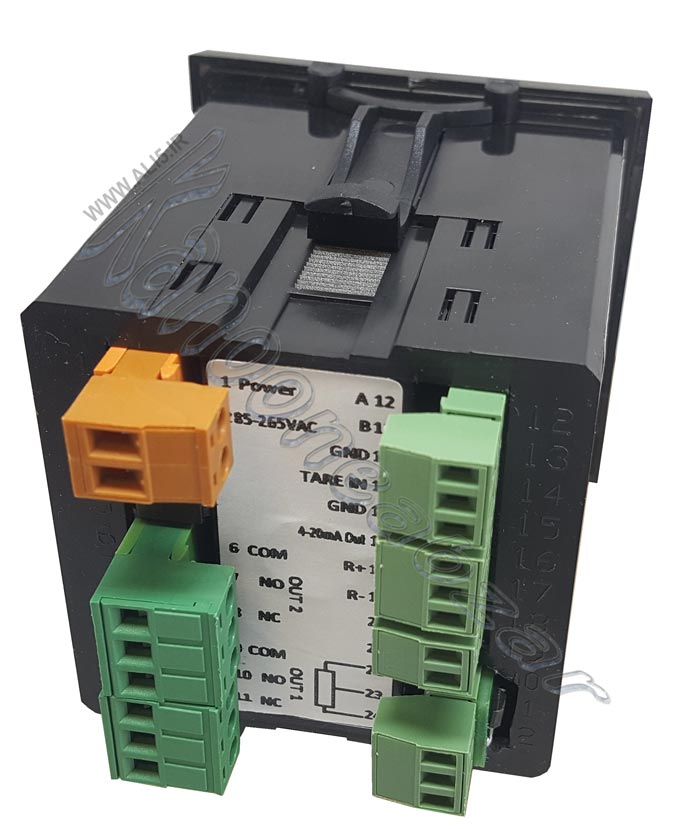

همانطور که گفته شد این نمایشگر دارای ورودی PT1000 و ورودی پتانسیومتر است و دارای خروجی RS485 و 4-20mA و Tare است.

فیلم معرفی انواع ورودی و خروجی نمایشگر سری EPA

این نمایشگر در مدل ساده تر هم موجود میباشد برای مثال نمایشگر EPA200 P که فقط ورودی آن پتانسیومتر بوده و خروجی ندارد. نمایشگر EPA200 P S1 که ورودی آن جریانی و خروجی آن RS232 میباشد و نمایشگر EPA200 P S2 که ورودی آن پتانسیومتری و خروجی آن RS485 میباشد. این نمایشگر ها در مدل های متنوعی تولید شده است که میتوانید تمامی نمایشگر های موجود را در صفحه ( نمایشگر دیجیتال ) مشاهده کنید.

مشخصات نمایشگر EPA200 P PT2 220V S2 A4 T

•  ورودی پتانسیومتر ( اهمی )
•  ورودی PT1000
•  خروجی جریانی 4 تا 20 میلی آمپر
•  خروجی RS485
•  خروجی Tare
•  ولتاژ خروجی جهت اتصال به سنسور : 10 ولت
•  دو رله خروجی
•  ولتاژ تغذیه : 85 تا 265 ولت AC
•  رزولیشن 16 بیت
•  وزن : 190 گرم
•  دمای کاری 0 تا مثبت 50 درجه سانتی گراد
•  درجه محافظت پنل جلو : IP60
•  درجه محافظت پنل پشت : IP20

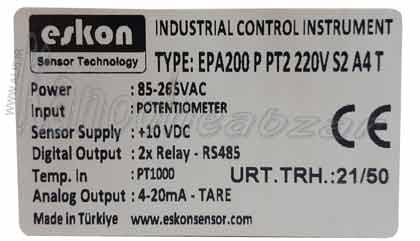

EPA200 P PT2 220V S2 A4 T

 ابعاد فیزیکی نمایشگر های سری EPA

تفاوت نمایشگر های سری EPA در ابعاد و تعداد رله های آن ها است. در عکس زیر ابعاد فیزیکی EPA200 رو مشاهده میکنید. نمایشگر EPA100 از نظر ابعادی از همه کوچک تر و دارای دو رله خروجی است و نمایشگر EPA200 دارای سه رله خروجی و ابعاد بزرگ تر و نمایشگر EPA300 دارای 4 رله خروجی و ابعاد بزرگ تر نسبت به دیگر نمایشگر های سری EPA دارد. البته این نمایشگر به دلیل داشتن خروجی 4-20mA فقط دارای 2 رله میباشد.

دیتاشیت نمایشگر دیجیتال EPA200 P PT2 220V S2 A4 T
