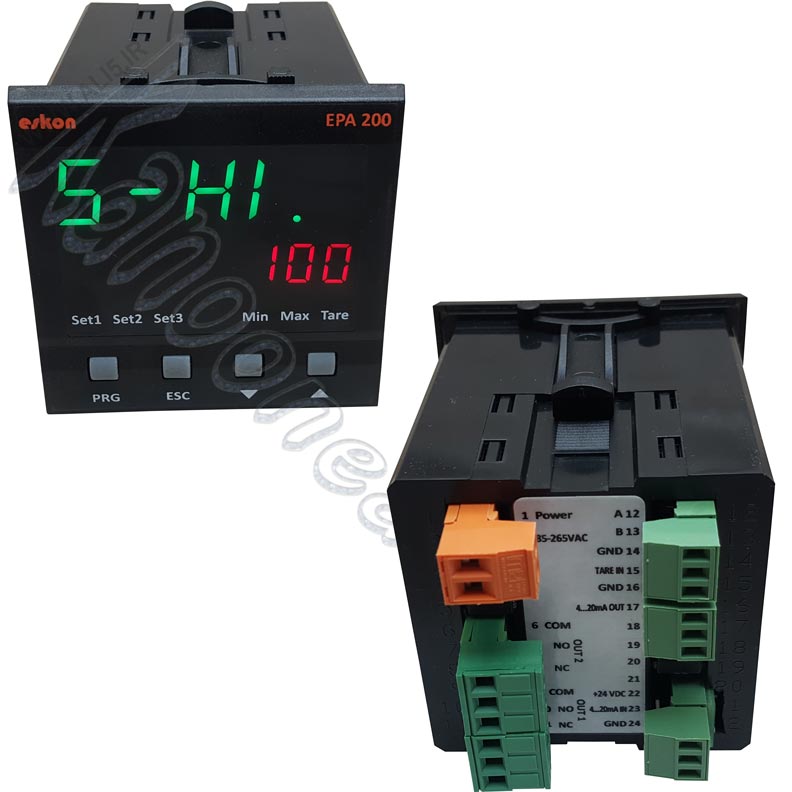

نمایشگر دیجیتال EPA200 A ( با خروجی RS485 و 4-20 mA )

فیلم معرفی نمایشگر آنالوگ با ورودی جریانی و خروجی جریانی + RS485

نمایشگر ورودی آنالوگ با خروجی RS485 (دیجیتال ) و 4-20mA

نمایشگر EPA200 A یک نمایشگر دیجیتال با ورودی آنالوگ از نوع 4 تا 20 میلی آمپر است. این نمایشگر ساخت شرکت آتک سنسور ATEKSENSOR ترکیه است . نمایشگرهای سری EPA نسل جدیدی از سری ALP است و برای اندازه گیری و کنترل کمیت جریان 4 تا 20 میلی آمپر به کار گرفته میشود. همچنین این نمایشگر دارای خروجی RS485 و خروجی جریانی 4 تا 20 میلی آمپر میباشد. این نمایشگر در مدل های گوناگون با خروجی و ورودی های متفاوتی تولید شده است که میتوانید آن ها را در صفحه ( نمایشگر دیجیتال ) مشاهده کنید. اگر

فیلم معرفی انواع ورودی و خروجی نمایشگر سری EPA

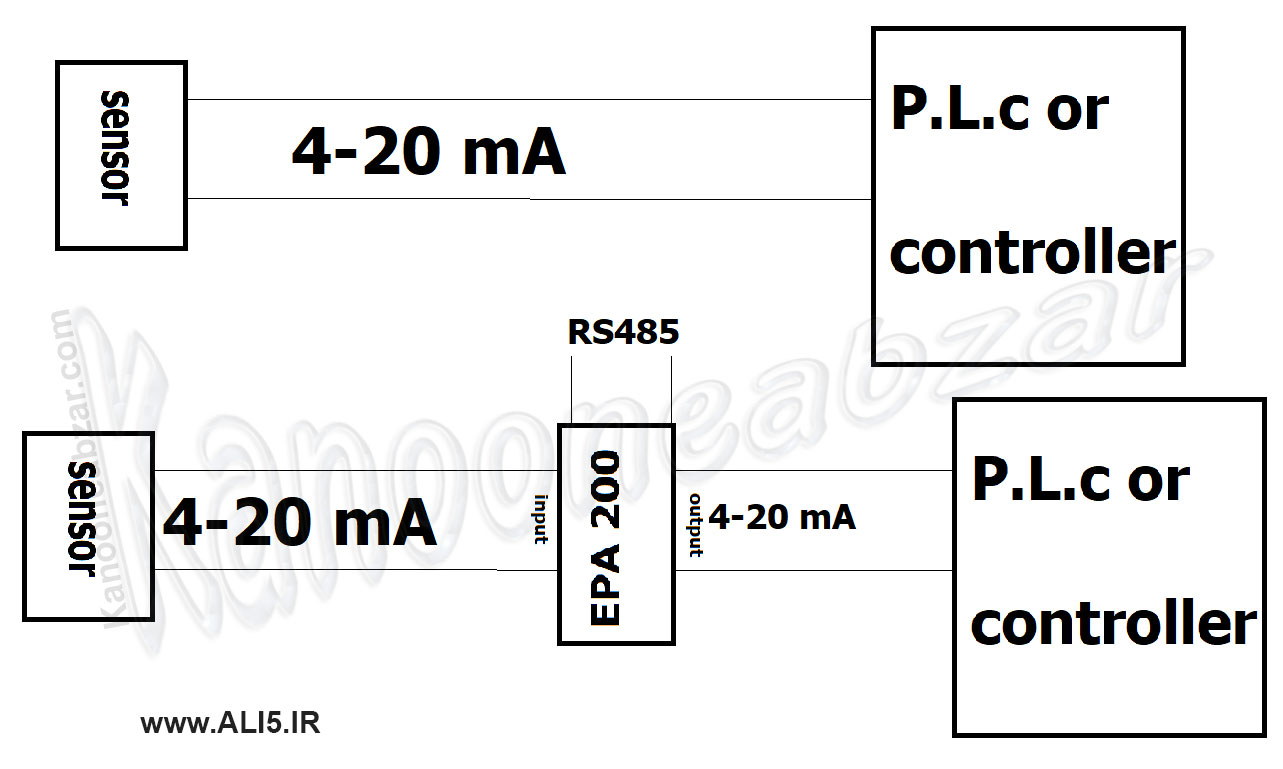

مبدل 4 تا 20 میلی آمپر به RS485

اگر یک سنسور با خروچی چهار تا بیست میلی آمپر دارید و میخواهد آن را تبدیل به RS485 کنید و به کامپیوتر انتقال دهید می توانید این نمایشگر را بشکل زیر استفاده کنید.ابتدا جریان 4 تا بیست سنسور را به این نمایشگر بدهید . این نمایشگر یک خروجی 4 تا بیست می دهد که به مدار قبلی ( پی ال سی و یا هرچیز دیگری که قبلا وصل بوده ) وصل کنید یک خروجی RS485 هم  تولید میکنه که می تونید از ائن استفاده کنید .

نمایشگر آنالوگ قابل اتصال به PLC با خروجی RS485

ورودی نمایشگر EPA200 از نوع 4 تا 20 میلی آمپر میباشد و مناسب سنسور هایی است که خروجی آن ها جریانی میباشد. همچنین این نمایشگر دارای خروجی RS485 و خروجی جریانی چهار تا بیست میلی آمپر میباشد. این نمایشگر در مدل ساده تر هم موجود میباشد برای مثال نمایشگر EPA200 A که فقط ورودی آن جریانی بوده و فقط خروجی رله دارد و خروجی های دیگر مثل RS485 و یا جریان 4 تا بیست خروجی ندارد .  نمایشگر EPA200 A S1 که ورودی آن جریانی و خروجی آن RS232 میباشد و و نمایشگر EPA200 A S2 که ورودی آن جریان و خروجی آن RS485 میباشد. تمامی نمایشگر های دیجیتال موجود را در صفحه ( نمایشگر دیجیتال ) مشاهده کنید.

این نمایشگر دارای ورودی Tare میباشد که کاربرد آن صفر کردن اعداد روی نمایشگر میباشد.

نمایشگر سنسور چهار تا بیست میلی آمپر

مشخصات نمایشگر EPA200 A 220V S2 A4 T

• ورودی جریانی 4 تا 20 میلی آمپر
• خروجی جریانی 4 تا 20 میلی آمپر
• خروجی RS485
• خروجی Tare جهت صفر کردن اعداد روی نمایشگر
• ولتاژ خروجی جهت اتصال به سنسور : 24 ولت
• سه رله خروجی
• ولتاژ تغذیه : 85 تا 265 ولت AC
• رزولیشن 16 بیت
• وزن : 190 گرم
• دمای کاری 0 تا مثبت 50 درجه سانتی گراد
• درجه محافظت پنل جلو : IP60
• درجه محافظت پنل پشت : IP20

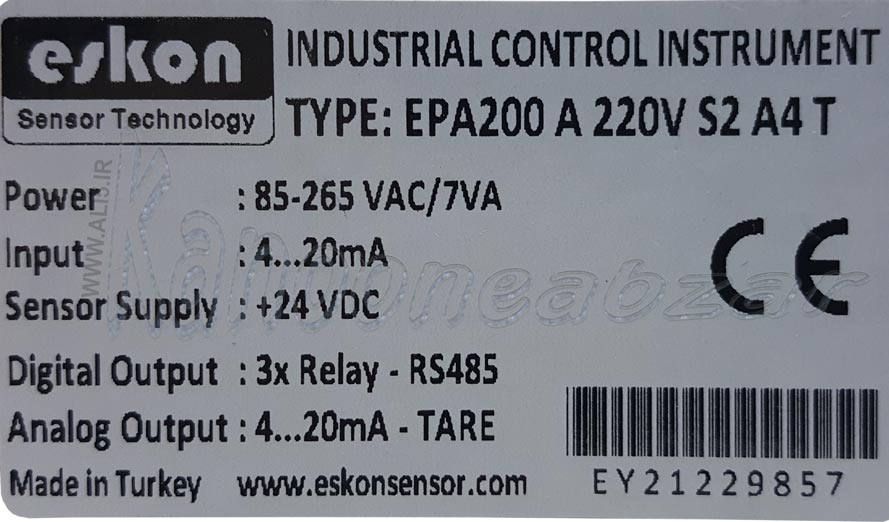

 EPA200 A 220V S2 A4 T

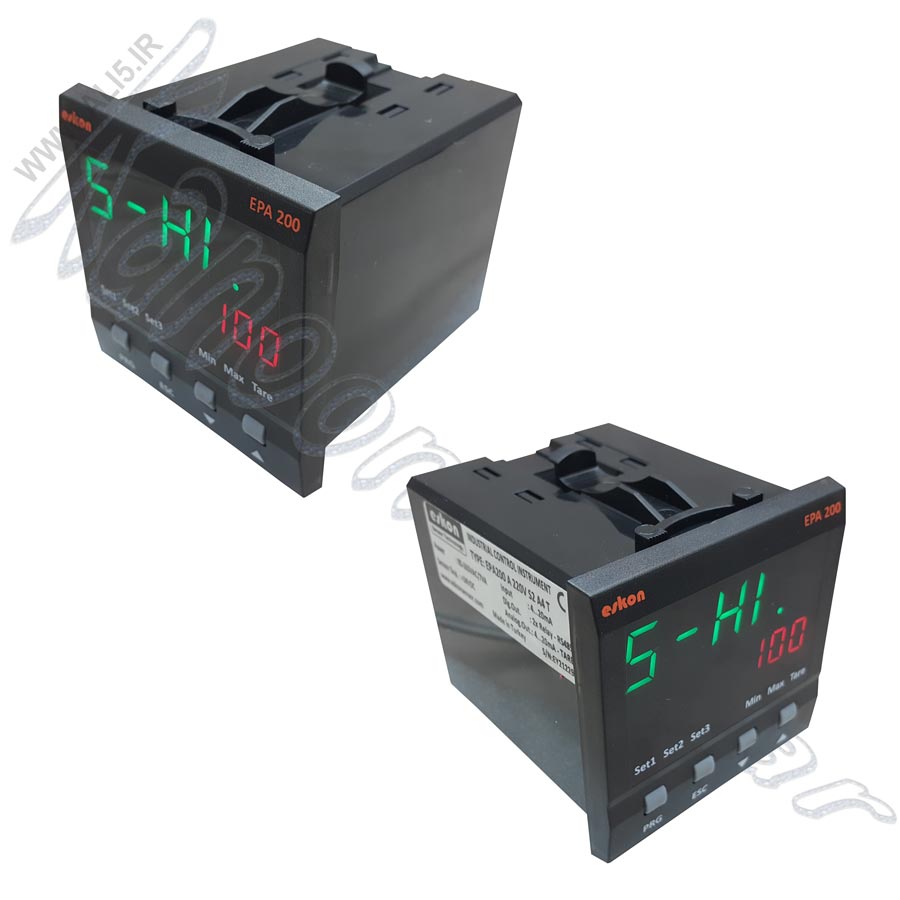

شکل ظاهری و ابعاد نمایشگر آنالوگ 4 تا 20

تفاوت نمایشگر های سری EPA در ابعاد و تعداد رله های آن ها است. در عکس زیر ابعاد فیزیکی EPA200 رو مشاهده میکنید. . نمایشگر EPA100 از نظر ابعادی از همه کوچک تر و دارای دو رله خروجی است و نمایشگر EPA200 دارای سه رله خروجی و ابعاد بزرگ تر و نمایشگر EPA300 دارای 4 رله خروجی و ابعاد بزرگ تر نسبت به دیگر نمایشگر های سری EPA دارد.

دیتاشیت نمایشگر دیجیتال
