بیبی کلت ها

بیبی کلت چیست؟

بیبی کلت به کلت فشنگی با دنباله استوانه ای اطلاق می شود کلت فشگی و بیبی کلت عموما برای نگهداری ابزار های ته استوانه مثل فرز انگشتی ، مته ،برقو و .... استفاده می شود بیبی کلت ها با توجه به سایز ابزاری که می توانند بگیرند و قطر دنباله که متناسب با ابزار گیر دستگاه است دسته بندی می شود .

فشنگی گیر دنباله استوانه

همانطور که در شکل ملاحظه می فرمایید دنباله بیبی کلت بصورت یک استوانه است که به دستگاه ( ماشین ابزار ) متصل می شود و بسته به نوع دستگاه می تواند دارای قطر 16 , 20 , 25 , 32 و یا 40 باشد .البته ممکن است دنباله بیبی کلت بطورت مخروطی Morse taper نیز باشد که در آن صورت می تواند مورس دو MT-2 مورس سه MT-3 مورس چهار MT-4 و یا نهایتا MT-5 باشد . معمولا در نوع ته مخروط برای محکم کردن ابزار به دستگاه یا به دیگر آداپتور ها از یک پیچ استفاده می شود .در مورد بیبی کلت های ته استوانه معمولا اینطور نیست اگرچه مواردی نیز بصورت ته پیچ دیده می شود

کلت فشنگی ته استوانه

ابزار ( فرز انگشتی ، مته و.. ) بکمک فشنگی ها به بیبی کلت متصل می گردد . در کلت فشنگی ها معمولا از فشنگی های نوع ER و OZ استفاده می شود . ولی معمولا در بیبی کلت ها از نوع ER استفاده می شود.

فشنگی ها با توجه به قطر ابزار سایز بندی می شود . مثلا فشنگی ER16 میتواند حداکثر ابزاری به قطر 10 میلیمتر را بگیرد.

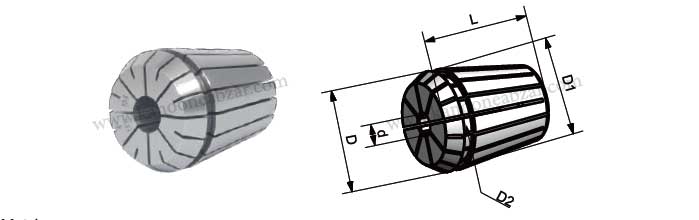

ER collet



طول فشنگی
13.5
18
27.5
31.5
34
40
46
قطر شیار
6.5
9.5
13.8
17.4
22
29.2
36.2
بیشترین قطر فشنگی
8.45
11.5
17
21
26
33
41
قطر فشنگی
8
11
16
20
25
32
40
قطر ابزار
1-5
1-7
1-10
1-13
2-16
2-20
3-26
سایز فشنگی
ER8
ER11
ER16
ER20
ER25
ER32
ER40





پس برای انتخاب بیبی کلت هم بایستی به قطر دنباله توجه نمود و هم به قطر ابزار .قطر ابزار تعیین کننده نمره ER خواهد بود .

نامهای دیگر این ابزار

شنگ فشنگی گیر

بچه کلت فشنگی گیر

baby collet

بیبی کولت

و...
